Diseño de sistemas de ventilación - las principales
Como se sabe, el microclima en la casa y en otras habitaciones depende en gran medida de la eficiencia y eficiencia con que se realice el intercambio de aire. Dado que la instalación y el diseño de los sistemas de ventilación y el aire acondicionado son bastante costosos, tiene sentido conocer las características principales de la redacción de dichos proyectos, ahorrará mucho dinero y le permitirá evitar los errores más comunes.

Tipos de ventilación en edificios privados.
Dado que el diseño y el cálculo de los sistemas de ventilación en objetos industriales y otros grandes requieren un conocimiento profundo en esta área y una investigación compleja, este trabajo debe ser realizado exclusivamente por profesionales. Lo que hace oscilar las casas privadas, entonces haga un proyecto simple sobre las fuerzas, incluso para aquellos que no tienen el conocimiento en esta área.
En los edificios residenciales pequeños se implementan 2 tipos principales de sistemas, consideraremos cada uno de ellos con más detalle:
Ventilación natural | Sus principales ventajas son la simplicidad y el bajo costo, ya que no necesita equipo adicional, cuyo precio es bastante impresionante, además, tales comunicaciones no requieren un mantenimiento periódico. Las desventajas incluyen una mala funcionalidad en edificios con paredes gruesas, habitaciones con un área grande y la complejidad del proyecto en edificios ya construidos. |
Ventilación forzada | Esta opción es más avanzada, ya que el movimiento del aire lo proporciona un ventilador o todo el sistema de inyección. De las ventajas podemos destacar la posibilidad de ajustar el intercambio de aire, la presencia de filtros, el control de la temperatura y la humedad en las habitaciones. Las desventajas son el considerable costo y la complejidad del proyecto con sus propias manos. |

Diseño y trabajo de diseño.
Como se señaló anteriormente, el diseño e instalación de sistemas de ventilación por sí mismos solo es posible en objetos pequeños, donde la complejidad de las comunicaciones es baja y la probabilidad de errores es mínima. Considere qué factores son fundamentales en cada una de las etapas.
Diseñando
En primer lugar, debe decidir el tipo de sistema que se implementará.
En cuanto a las opciones naturales, se pueden identificar los siguientes factores importantes:
- La distancia máxima desde la entrada hasta la salida en el sistema no debe exceder los 6 metros, esto proporciona la tracción necesaria y garantiza una alta eficiencia del sistema.
- Las entradas deben proporcionar el flujo de aire requerido (cómo calcularlo, veremos un poco más abajo).
- El colector de salida debe estar ubicado a no menos de 1 metro de la superficie del techo, de lo contrario el empuje puede variar bajo la influencia del viento.

Presta atencion Recuerde dos reglas simples: en el sistema de ventilación natural debe haber un número mínimo de curvas y la longitud de los canales debe ser lo más corta posible. Esto asegura una alta eficiencia del sistema.
Con respecto a las comunicaciones con circulación de aire forzada, es importante recordar que el diseño de los sistemas de ventilación se realiza teniendo en cuenta los siguientes requisitos:
- En primer lugar, se determina en qué elementos consistirá el sistema; esta es una etapa crucial en la que la precisión es importante, ya que la adquisición de elementos superfluos, como su falta, en el proceso de trabajo es extremadamente indeseable.
- A continuación, debe determinar dónde se ubicarán estos u otros elementos del sistema, es mejor hacer un plan para cada habitación y determinar qué nodos se ubicarán exactamente en ella.

- Lo mejor de todo es incluir el proyecto de ventilación en el plano general del edificio, por lo que es mucho más fácil llevar a cabo la instalación, ya que los conductos de aire se pueden ubicar en las cavidades de las paredes y particiones entre pisos. Además, inicialmente se proporcionarán los orificios para ciertos elementos y sus puntos de sujeción, lo que simplificará enormemente el trabajo más adelante.
- Se debe prestar especial atención a instalaciones como la cocina, el baño, el baño, la despensa, la sala de calderas; necesitan ventilación de alta calidad y un mayor intercambio de aire (por ejemplo, en habitaciones con mucha humedad, el volumen de intercambio de aire por hora debe ser tres veces mayor que en las salas de estar). ).

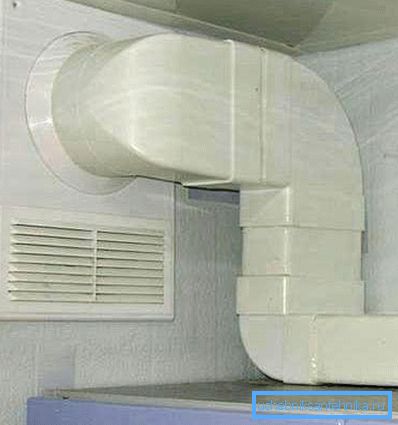

Presta atencion Con el fin de simplificar el trabajo de instalación y montaje, a veces es aconsejable utilizar tuberías no redondas, sino cuadradas o rectangulares, es mucho más conveniente colocarlas en cavidades y, con el método externo de colocación, tales comunicaciones se ven mucho mejor.

Trabajo de diseño
Para comenzar a trabajar, debe tener un plan de construcción con los parámetros de todas las habitaciones y su propósito. La cantidad de aire requerido se calcula individualmente para cada habitación y se mide en metros cúbicos por hora.
Existen dos métodos principales para calcular el intercambio de aire requerido para una habitación; consideraremos las características de cada uno de ellos:
- Puede utilizar el factor de multiplicidad, que se multiplica por el volumen de una habitación en particular. Es decir, la longitud de la habitación se multiplica por el ancho y la altura, el resultado es el volumen en metros cúbicos. Para salas de estar, el coeficiente es 1, es decir, la cantidad de intercambio de aire por hora es igual a su volumen, para baños y salas técnicas, el coeficiente es 3.
- Otra opción de cálculo es el uso de estándares para el consumo de aire por persona. Para dormitorios, esta cifra es de 20 metros cúbicos por hora, para otras salas de estar - 40, para locales de hogar, baño y cocina - 60. Es decir, en el salón de la casa donde viven 4 personas de forma permanente, el volumen de intercambio de aire debe ser de 160 metros cúbicos. hora, esta simple instrucción ayudará a hacer cálculos de manera rápida y precisa.

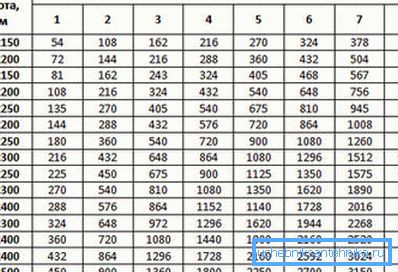

También es muy importante elegir el tamaño de los conductos de aire, especialmente si el diseño del sistema de ventilación se lleva a cabo de forma independiente. A continuación se muestra una tabla mediante la cual puede determinar el volumen de intercambio de aire, dependiendo del caudal.

Presta atencion Recuerde que el diámetro mínimo permisible para los canales de intercambio de aire natural no debe ser inferior a 10 cm, para sistemas obligatorios, no inferior a 6 cm.
Conclusión
En cualquier caso, la mejor solución sería acordar el proyecto terminado y los resultados de los cálculos realizados por especialistas. El video en este artículo lo ayudará a comprender mejor algunas de las características de los trabajos en cuestión.
