La mayoría de los dispositivos para el intercambio de aire natural y forzado no están exentos de protección contra la entrada de elementos extraños en los canales, como norma, esta es una rejilla de ventilación de 100x100 mm, 200200 mm o con otros tamaños, que pueden fabricarse de diferentes materiales.

Los tamaños, en primer lugar, dependen de la sección del canal de aire, pero a menudo elegimos el material nosotros mismos, aunque en algunos casos hay instrucciones estrictas sobre este tema. Ahora le contaremos más sobre dichos elementos auxiliares y le mostraremos el video en este artículo para mayor claridad.

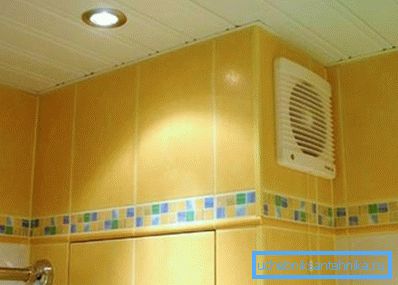

200 a 200 rejillas de ventilación con ventilador axial en el baño.

Celosías

Nota Los dispositivos de protección, como una rejilla de ventilación de 150 por 150 o de grandes dimensiones, se montan en las ventanas de ventilación para evitar la entrada de elementos extraños en ambas direcciones. La mayoría de ellos están equipados con mosquiteras que protegen la habitación de la entrada de insectos a través de los conductos de ventilación.

¿Para qué tipos y tipos de ventilación se requieren?

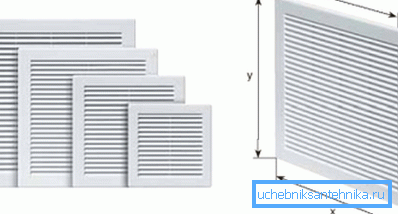

Rejilla de ventilación de plástico 100 por 100 y otros tamaños.
  • En primer lugar, debe tener en cuenta que las rejillas protectoras, como tales, no son necesarias para todos los tipos de ventilación y equipos relacionados, pero primero veremos qué tipo de ventilación es posible.
  • Si la circulación de aire se produce de manera unilateral, esto significa un sistema de suministro o de escape, aunque también es posible una variante doble, donde el sistema de suministro y de escape es posible.
  • Además, el flujo de aire puede moverse de forma natural o bajo presión (mecánicamente), para lo cual se utilizan una variedad de tipos de ventiladores eléctricos: axial y radial.
  • Además, los sistemas de ventilación son de propósito general y local: para el propósito local, las rejillas, por regla general, no se usan y si se necesita algún tipo de barrera protectora, entonces usualmente se usa un mosquitero de plástico o metal.
  • Además, se necesita una rejilla de ventilación de 600 por 600, pero incluso más a menudo de forma rectangular para la circulación del aire caliente en las chimeneas. Aquí, la calefacción por convección tiene lugar y se instala entre la chimenea y el conducto del convector. Estas rejillas se instalan tanto desde abajo como desde arriba, es decir, en la entrada y en la salida del flujo de aire.
  • Además, en la ventilación por extracción en habitaciones con techos altos, se utilizan los llamados anemostáticos, que son el punto final de la distribución del flujo de aire.

Materiales

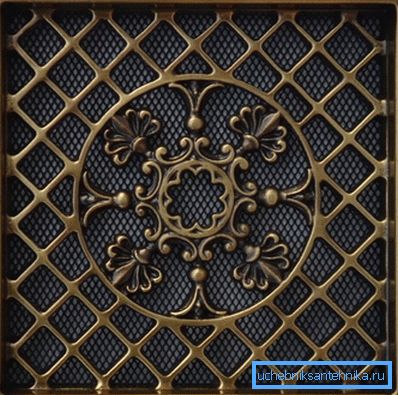

Rejilla de ventilación de aluminio 400 para 400 con recubrimiento galvanizado.

Si hablamos de calidad, entonces con fines decorativos usualmente utilizamos metales no ferrosos, cobre y aluminio, aunque esto se hace más a menudo con aluminio, porque además del adorno calado, este material hace rejillas con persianas de una fila y de dos hileras, ajustables y no reguladas.

La demanda de este metal para la producción de dichos productos depende directamente de sus cualidades anticorrosivas, baja gravedad específica y facilidad de procesamiento. Por supuesto, también puede encontrar un adorno calado hecho de hierro fundido, pero esto se aplica más a los productos raros y es extremadamente raro en nuestro tiempo.

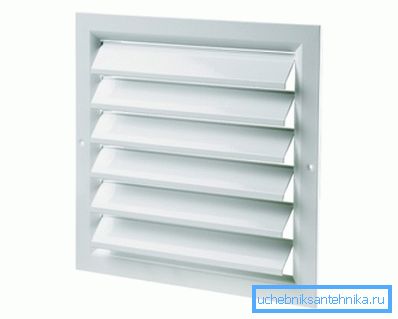

Rejilla de ventilación de aluminio de una hilera 500x500 RG

Para las instalaciones industriales y los edificios públicos, también es mucho más práctico usar acero y aluminio, y el papel principal aquí no es jugado por el costo del material, sino por su resistencia. Por ejemplo, una rejilla de ventilación de plástico de 600x600 mm se hundirá, y si se ajusta al nivel de crecimiento humano, entonces puede romperse simplemente por negligencia.

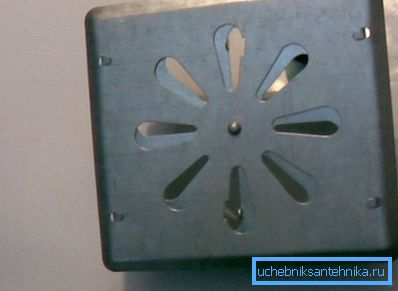

Rejilla de ventilación regulable 250 250 de acero galvanizado.

No solo las persianas están sujetas a ajustes, sino también los dispositivos con pestillo, por lo que en la foto superior se ve un producto hecho de chapa de acero galvanizado: se utiliza con mayor frecuencia para la instalación desde el exterior del edificio, aunque sucede que la instalación es apropiada y el interior es una sala de almacenamiento. Utilitarios y locales industriales.

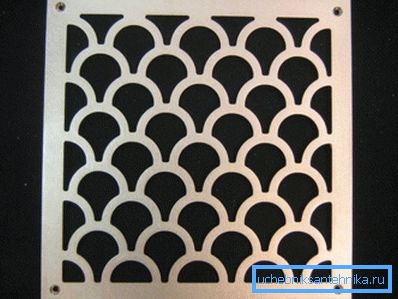

Rejilla de ventilación de escayola decorativa 125 a 125.

Además, para la decoración decorativa, las rejillas de ventilación de calado hechas de yeso o madera se ven muy bien. Por supuesto, es imposible para ellos regular la intensidad del flujo de aire, pero para un sistema de suministro y escape son excelentes.

Rejilla de ventilación de una hilera de plástico 150x150 mm.

Por supuesto, el plástico se usa con mayor frecuencia para fines domésticos, y eso es lo que vemos con más frecuencia en las ventanas de escape de baños y aseos, pequeñas tiendas de oficinas, salas de estudio, etc. Como norma, estos productos se fabrican en forma de un marco rígido con persianas móviles (ajustables) y, con mayor frecuencia, inamovibles, aunque es posible cumplir la construcción con un amortiguador ajustable, solo la forma del producto será redonda aquí.

Dimensiones

Soluciones geométricas de la serie STANDART.

Las formas geométricas, el color y el tamaño de los productos, que se analizan en este artículo, pueden ser completamente diferentes entre sí. Además del cuadrado y el rectángulo, a menudo se puede encontrar un círculo, y un poco menos a menudo un octágono, un óvalo, un semi-óvalo y, a veces, incluso un triángulo. A continuación puede ver una tabla con los tamaños más populares para parrillas de aluminio con persianas de la serie VP-NN.

Vertical (mm) Horizontal (mm)
100 150 200 300 400 500 600 700 800 900 1000
Precio (frotar)?
100 232 266 286 331 372 433 486 560 599 640 703
150 320 359 398 486 572 650 738 824 902 989 1067
200 349 395 448 539 639 729 829 930 1020 1120 1212
250 438 496 552 666 794 908 1032 1158 1274 1400 1515
300 467 531 594 750 861 988 1124 1265 1391 1533 1659
350 660 729 798 937 1092 1231 1370 1525 1664 1819 1958
400 857 937 1019 1182 1364 1526 1689 1870 2034 2215 2377
450 1049 1050 1138 1312 1508 1684 1859 2053 2228 2424 2599
500 1141 1256 1371 1601 1853 2084 2312 2565 2796 3047 3278
550 1275 1412 1551 1829 2134 2411 2689 2992 3272 3337 3540

La tabla de parámetros geométricos y precios en rublos.

Nota En esta tabla puede ver los parámetros geométricos de las celosías en el extremo izquierdo vertical y en la horizontal superior. El hecho de que entre ellos (la mayoría de la tabla) es el costo aproximado para 2014 en rublos.

Anemostatos

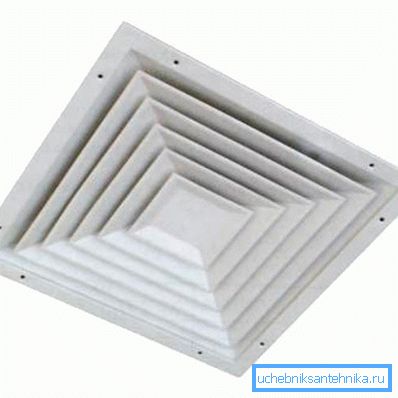

Anemostatnaya (difusor) rejilla

Los anemostatos se utilizan para la ventilación de entrada, escape y admisión y la mayoría de las veces tienen una forma redonda con un diámetro de 100 a 125 mm, aunque, como puede ver, al mirar la foto superior, puede ser un cuadrado.

Dichos dispositivos pueden regular la intensidad del flujo de aire y se instala en la ventana del canal, ya sea en el techo o en la pared. Como regla general, la instrucción permite el uso de anemostats en habitaciones de hasta 4 m de altura; con techos más altos serán ineficaces.

Chimeneas

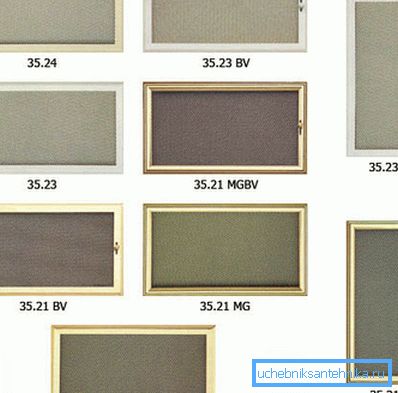

Rejillas de aire para chimeneas.

Al elegir un dispositivo de este tipo para la chimenea, en cualquier caso, tendrá que prestar atención al tamaño. Además, en primer plano aquí no solo se encuentra el perímetro exterior, sino también el área real de los orificios, aunque estos últimos parámetros, por supuesto, no están indicados en los documentos adjuntos.

Pero no será difícil para usted tomar estas lecturas por su cuenta utilizando la cinta métrica más común. Si conoce el área transversal de los orificios, puede seguir las recomendaciones de la compañía para la producción e instalación de chimeneas.

Conclusión

Como regla general, las características de diseño de las rejillas de ventilación son bastante simples y siempre puede instalar cualquiera de ellas con sus propias manos. Pero no solo se trata de la instalación, sino que también tendrá que elegir las dimensiones correctas, el material óptimo, el estado de ajuste, una determinada forma y diseño que se adapte mejor a este objeto.
