Deflector de ventilación: dispositivo, principio de

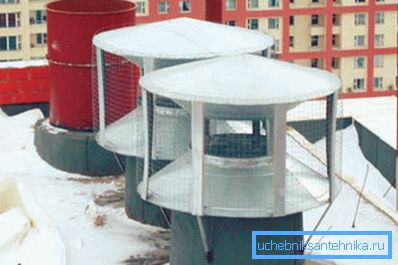

El deflector de ventilación es un dispositivo simple que permite aumentar la eficiencia del sistema en un 20%. Queremos hablar sobre el principio de funcionamiento, las características y los tipos de estos dispositivos, así como centrarnos en cómo montar el deflector de ventilación con sus propias manos.

Deflectores de sistemas de ventilación.
Dispositivo y principio de funcionamiento.

En primer lugar, es necesario averiguar qué es un deflector en la ventilación, ya que el alcance afecta fuertemente el diseño del dispositivo. En los sistemas de suministro y escape de ventilación natural, el deflector se instala en la parte superior del canal de escape para aumentar el empuje al crear una región de presión reducida.
El principio de funcionamiento del dispositivo se basa en la ley de Bernoulli, una de cuyas consecuencias es el efecto de la dilución del aire en una corriente con una sección transversal variable. Cuanto mayor sea el caudal, más notable será la caída de presión.

Presta atencion Por lo tanto, vemos que debido a la energía eólica que sopla en la tubería, se crea un vacío relativo en el área de su punta, lo que hace que las masas de aire dentro de la tubería se dirijan hacia arriba, creando un empuje adicional.
Si consideramos el dispositivo deflector de ventilación, veremos varias partes principales (variante TsAGI):
- Difusor. Es un trozo de tubo en forma de cono truncado, que se lleva por un lado estrecho en el tubo. Aumenta la presión en la tubería en la punta, por lo tanto, aumenta la diferencia de presión y la actividad de expulsión de aire de escape por el viento fluye;
- Paraguas o gorra. Sirve para proteger el canal de precipitaciones, escombros y otros objetos extraños;
- Cilindro exterior o carcasa. Corta a través del flujo del viento, creando dentro del área de baja presión.

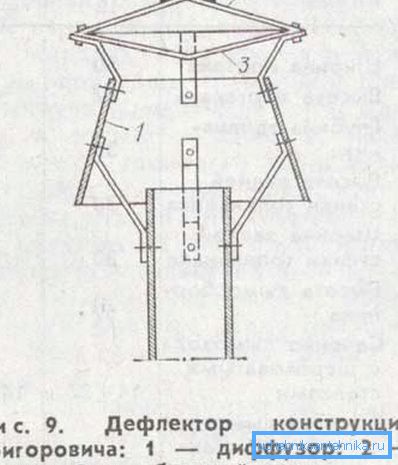

En la versión de la construcción de Grigorovich veremos una imagen ligeramente diferente.
La estructura del dispositivo incluye los siguientes nodos:
- Difusor. Aquí vemos el mismo cono truncado, pero desgastado en la tubería con un lado ancho, y la sección de este lado excede la sección de la punta. Este detalle también se llama "vidrio", en cuyo caso la cabeza del tubo será el "vidrio inferior";
- Paraguas o gorra. Realiza una función protectora, como en el ejemplo anterior;
- Cono inverso. Se instala debajo del capó con la parte superior hacia abajo y sirve para evitar la acumulación de aire debajo del paraguas, así como para crear, junto con el difusor, un flujo de viento convergente sobre la punta.

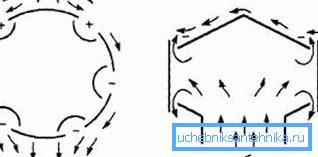

Presta atencion En la variante de Grigorovich, vemos que la expulsión se produce en dos direcciones: en la dirección del cono inverso y en la dirección del lado ancho del difusor. La velocidad de flujo bajo un cono inverso aumenta debido al estrechamiento del canal, lo que conduce a un aumento en la diferencia de presión.
Especies

La selección de un respiradero para ventilación debe basarse en las variedades disponibles libremente y las condiciones climáticas en su área.

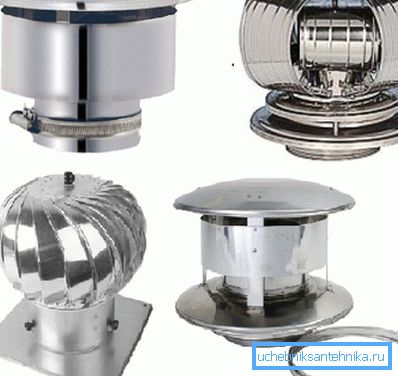

Considere los modelos más comunes:
- El diseño del Instituto Central Aerohidrodinámico (TsAGI) es una de las variedades más populares. Las características de diseño que discutimos anteriormente;

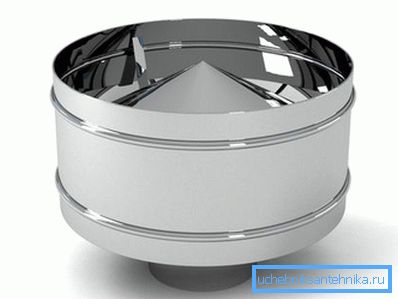

- Modelo Grigorovich. Este es quizás el tipo de deflector más común en nuestro país y en el extranjero. El diseño también se discute en el capítulo anterior;
- Astato de diseño en placa abierta. También muy común y popular debido al dispositivo simple y al trabajo eficiente;
- Modelos rotativos. Son dispositivos complejos con una parte giratoria y un sistema especial de cuchillas que soportan esta rotación. Una característica distintiva es mayor precio y eficiencia;
- Modelos en forma de H Se distinguen por la presencia de dos deflectores a la vez en una punta;
- Deflectores, veletas. Son boquillas rotativas con una quilla, que giran la estructura en la dirección del viento para que sus flujos caigan en el sistema de agujeros y cuchillas, lo que provoca el efecto de la expulsión de gas del conducto.

Presta atencion Como regla general, el tubo de escape se muestra en el techo. Esto crea una diferencia en los valores gravitacionales de la presión del aire y también permite que el deflector se instale en un espacio abierto al viento.

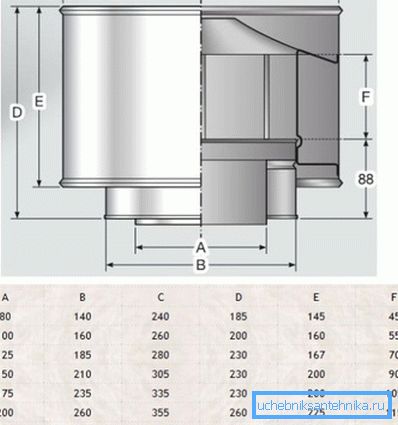

Además del concepto del aparato, necesitaremos las dimensiones de las secciones transversales de los canales y cilindros o su relación. El cálculo del deflector para la ventilación se realiza sobre la base de estas relaciones o se realiza desde cero para un dispositivo específico.

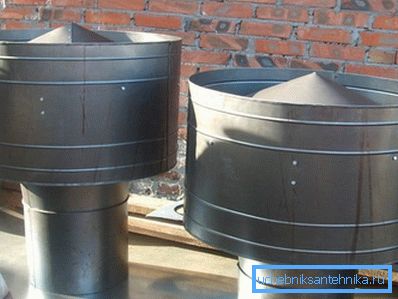

Si hablamos de materiales, en la mayoría de los casos, todos los modelos están hechos de dos tipos de materias primas: metal o plástico. Los más utilizados son el acero galvanizado, estaño, acero inoxidable y aluminio.

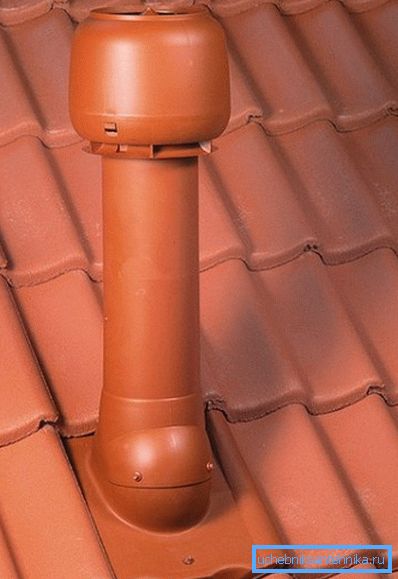

La ventilación de plástico tiene un costo más bajo, una variedad de colores, pero teme las altas temperaturas y rápidamente se deteriora.
Asamblea

Para aquellos que compraron el deflector, nuestras instrucciones de instalación:

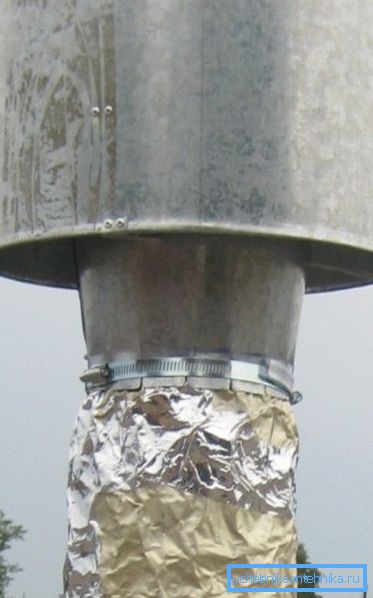

- En la mayoría de los modelos, el dispositivo tiene una boquilla inferior, que se usa en la tubería y se fija con abrazaderas, pernos o remaches. Abrazadera - la forma más fácil de montar;

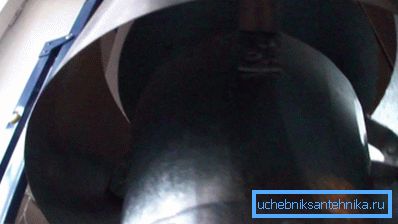

- El difusor del tubo inferior está unido a los soportes con una conexión roscada. Por lo general, estos son 3 o 4 soportes, que se sujetan al extremo de la boquilla con tuercas, y los extremos opuestos de los soportes divergentes se insertan en los orificios del difusor y también se fijan con tuercas;

- En la parte superior de la carcasa del difusor se monta el bastidor para la tapa. Estos pueden ser tornillos o placas atornilladas. Una tapa con o sin un cono inverso se adjunta a los mensajes.

Presta atencion El diámetro de la sombrilla debe exceder el diámetro de la salida del difusor, de lo contrario la lluvia inclinada caerá dentro del canal.
Conclusión
El uso de deflectores le permite aumentar la ventilación de extracción de aire y protegerla del bloqueo del viento. También es posible aumentar la eficiencia general del sistema y protegerlo del empuje inverso.
El video en este artículo lo ayudará a comprender mejor las reglas del dispositivo y la instalación de este diseño.
