Corrugación para ventilación: elija e instálese usted mismo.

En este artículo hablaremos sobre lo que constituye una corrugación de aluminio para ventilación y productos similares de otros materiales. Además, consideramos cuáles son las características de la elección de estas estructuras. Bien y, por supuesto, daremos una serie de recomendaciones prácticas para la instalación de corrugaciones de ventilación.

Información general

La tubería corrugada de ventilación es un elemento esencial para la conexión de campanas modernas. No hay duda de que la manga corrugada de ventilación no se ve tan limpia como una caja de plástico especial.

El hecho es que la manga redonda es difícil de ocultar en la pared o cubrir con cualquier elemento decorativo. Pero, a pesar de estas dificultades, en algunos casos, una manguera corrugada es simplemente insustituible.

Por ejemplo, un tubo corrugado para ventilación se usa en lugares difíciles de alcanzar, donde, debido a múltiples giros y curvas, es difícil montar una caja de plástico común.

Los principales tipos de conductos de aire y su clasificación.

Actualmente, los conductos de aire diseñados para colocar las campanas están representados por las siguientes modificaciones.

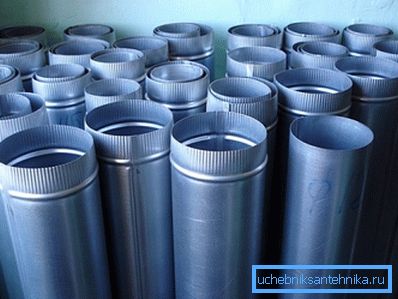

1. Tubería de plástico o metal (caja dura) con una superficie interior perfectamente lisa. La falta de alivio interno garantiza un funcionamiento silencioso de los equipos de ventilación. La superficie exterior lisa, a su vez, garantiza la estética del aspecto del elemento de conexión.

El único inconveniente significativo de tales construcciones es un pequeño grado de flexibilidad y, como resultado, la imposibilidad de utilizarlo en paredes y techos con un relieve superficial complejo.

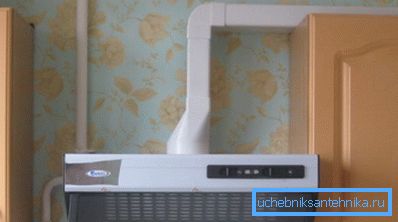

Es recomendable utilizar conductos de aire de plástico cuando se pueden cubrir con un techo suspendido, paneles decorativos y otras estructuras de protección. El precio de un conducto de plástico es alto en comparación con las contrapartes de metal.

1. La tubería de aluminio corrugado para ventilación es una opción más relevante y popular, ya que tiene una serie de ventajas, entre las que destacamos las siguientes:

• alta resistencia al desgaste;
• resistencia a las deformaciones mecánicas;
• facilidad de trabajo de instalación;
• Bajo grado de carga en pisos de construcción.
• Tensión absoluta, a pesar de la movilidad de las articulaciones.
• resistencia a temperaturas elevadas (hasta + 250 ° C) y, como consecuencia, la posibilidad de uso de gases de escape en sistemas de calefacción autónomos;
• Universalidad de uso, ya que la corrugación con el mismo éxito se opera en locales de uso público, vivienda y técnicos;
• precio razonable y, como resultado, el atractivo costo del sistema de ventilación terminado en su conjunto.

Sin embargo, junto con las ventajas obvias, hay al menos defectos obvios, entre los que se encuentran:

• bajo nivel de rigidez del conducto de ventilación en su conjunto;
• baja intensidad del flujo de aire debido a la aerodinámica insuficiente de la superficie interna de las paredes;
• la dificultad de diagnosticar daños o bloqueos, así como la dificultad de limpiar y desinfectar los conductos de ventilación;

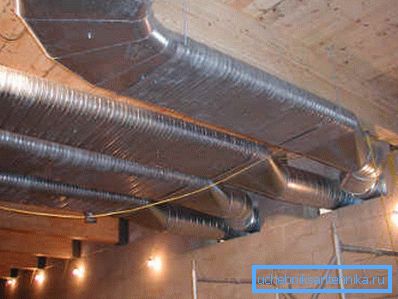

• Debido a una serie de características estructurales, los conductos de aluminio flexibles no pueden utilizarse en sistemas de ventilación de alto rendimiento.

Características de construcción

Los conductos de aire flexibles son estructuralmente un producto multicapa hecho de aluminio y una capa de poliéster. El elemento de refuerzo de un diseño es la espiral del acero. La espiral no solo establece el grado de rigidez requerido para el producto, sino que también proporciona el cambio en la dirección de la tubería al girar en forma de un acordeón característico.

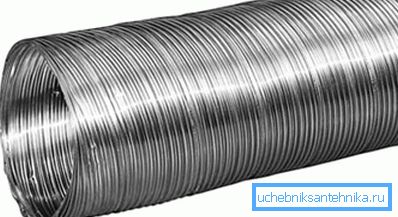

Los conductos de aire de aluminio desde el interior pueden ser lisos o corrugados.

• Las modificaciones con una superficie interior lisa se caracterizan por un aumento de las propiedades aerodinámicas.. Por lo tanto, es recomendable instalar tales modificaciones de los conductos de aire en rutas de larga distancia.

Un inconveniente importante de las modificaciones con una superficie interior lisa de las paredes es una instalación más compleja.

• Los conductos de aire de aluminio corrugado se caracterizan por una menor aerodinámica, pero, a pesar de este inconveniente, se pueden configurar en cualquier dirección deseada, lo que simplifica enormemente la instalación.

Características de selección

¿Qué buscar al elegir un conducto corrugado para ventilación? Dado que la tecnología de instalación y operación de estos elementos de conexión es la misma, independientemente de la marca del fabricante, nos centramos en el diámetro de la sección transversal.

Como resultado, para tomar la decisión correcta, debe guiarse por los parámetros de la salida del equipo que planea conectar a través de un conducto flexible.

Si la instrucción de dibujo implica el uso de corrugaciones de un cierto diámetro, es este el que debe usarse, ya que la discrepancia entre las dimensiones reales y las dimensiones indicadas dará lugar a la imposibilidad de la instalación o a una estanqueidad insuficiente de la conexión.

Los diámetros estándar de las corrugaciones de aluminio de fabricación industrial son los siguientes:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Como regla general, los tamaños indicados son suficientes para la instalación de todos los extractos producidos industrialmente y otros equipos que se deben conectar a un sistema de ventilación.

Importante: al comprar un ducto para escape doméstico, debe recordar que el ducto de ventilación con un gran número de ángulos rectos y una longitud de más de 2 metros afecta negativamente el rendimiento del sistema. La solución a este problema puede ser la adquisición de un canal más pequeño con un diámetro más pequeño, que se puede conectar a la campana a través de un adaptador.

Selección según la presencia de aislamiento.

El precio de los conductos flexibles de aluminio depende en gran medida de la presencia de una capa intermedia de aislamiento. Las modificaciones sin ningún tipo de aislamiento se instalan y operan en el sistema de ventilación forzada, donde no existen requisitos especiales para el nivel de ruido y seguridad contra incendios.

Las modificaciones con una capa de aislamiento son un orden de magnitud más caras que las contrapartes convencionales, pero, a pesar del precio más alto, garantizan una serie de ventajas significativas, entre las que se incluyen: bajo nivel de ruido, alta resistencia a altas temperaturas.

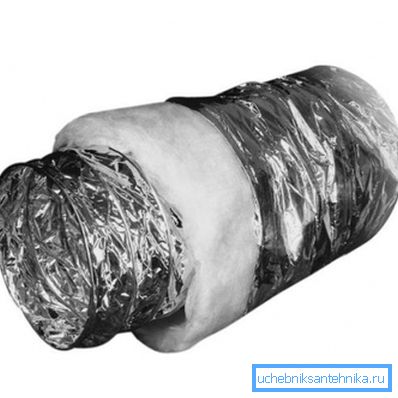

Una capa de lana mineral se utiliza como aislamiento en tales construcciones. Como resultado, el diseño de las modificaciones aisladas es un sándwich que consiste en una capa de aluminio, una capa de algodón y una capa de aluminio.

Las estructuras de múltiples capas se utilizan ampliamente en los casos en que la carretera se extiende a través de habitaciones donde un alto nivel de ruido es inaceptable.

Trabajos de instalacion

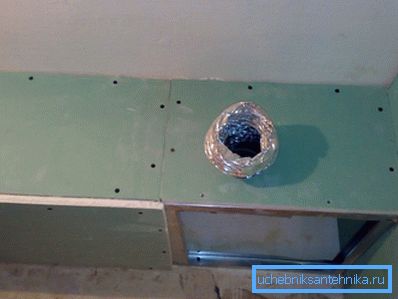

Cuando se ensambla en la cocina, el manguito de ventilación corrugado está hecho para ocultarse en uno de los gabinetes de pared. Otra buena opción es la ubicación de la tubería en el espacio sobre el juego de cocina.

Para la instalación, no se requieren adaptadores especiales, ya que la tubería es flexible y pasa a través de todos los ángulos sin ningún esfuerzo.

El manual de instalación manual no representa nada difícil:

• Al principio estiramos el conducto de aire para que haya menos ruido cuando el sistema terminado está funcionando.

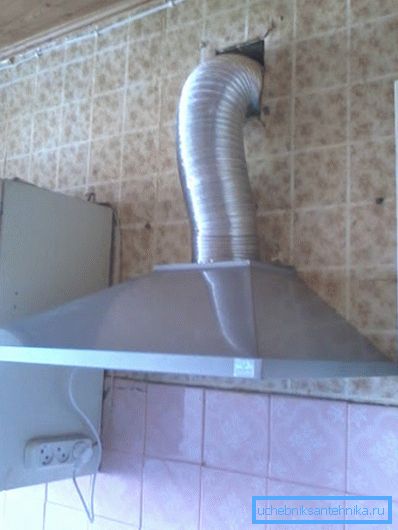

• Sujete el tubo al tubo del sistema de escape, utilizando una abrazadera especial. Del mismo modo, la corrugación se fija en el orificio de escape.
• Si el dispositivo de escape con una sección redonda se adjunta a la misma corrugación. Si el orificio es rectangular, compre un adaptador o canal especial con una forma de sección transversal rectangular.

Importante: el uso de adaptadores reduce el rendimiento del sistema. Es recomendable comprar inmediatamente un conducto de aire de la misma forma y tamaño que en el puerto de escape, para no sacrificar el rendimiento y no operar la campana en un modo mejorado.

• Al final de la ventilación, se recomienda instalar una rejilla de malla fina para evitar la penetración de diversos insectos y suciedad desde el exterior. Sin embargo, durante la operación, esta rejilla deberá limpiarse regularmente para evitar bloqueos y la degradación del rendimiento del sistema.

Conclusión

Entonces, hablamos sobre los principales tipos de conductos de aire utilizados en el dispositivo de los sistemas de ventilación domésticos. Además, consideramos las características de la selección e instalación de corrugaciones flexibles.

Puede encontrar más información útil al ver el video en este artículo.
