Control automático de la ventilación en la habitación.
El intercambio de aire adecuado en la habitación crea un ambiente cómodo, no solo para las personas, sino también para todos los objetos y plantas. Lograr esto manualmente es difícil, porque no puedes ver las lecturas de los instrumentos durante todo el día. A veces tendrás mucho calor, luego frío, luego sofocará y no habrá suficiente aire. Para resolver este tipo de problemas, solo se permite el control automático de la ventilación, que veremos en el artículo.
Beneficios clave
El uso de controles automáticos para el intercambio de aire interior permite reducir el costo de enfriamiento y calentamiento en casi un 20%. Este es un número bastante impresionante, por lo que le recomendamos que preste mucha atención a nuestras recomendaciones. Los principales objetivos de dichos sistemas de control de ventilación son mantener y administrar los parámetros climáticos especificados (consulte también el artículo Pruebas de ventilación: valores de prueba y requisitos reglamentarios).
También puedes:
- ajustar la velocidad del ventilador;
- proteger el calentador de agua de las heladas;
- mantener los parámetros del aire;
- Mostrar o indicar el grado de contaminación de los filtros.
¿Cuál es el sistema de ventilación automática?
Como cualquier dispositivo técnico, contiene los elementos básicos que ayudan a garantizar un funcionamiento estable. Considérelos con más detalle:
| Sensores |
Su precio puede ser significativo, así que piense en su cantidad antes de instalarlos. |
| Reguladores | Son uno de los elementos principales del sistema de automatización, que proporciona control de los actuadores en función de las lecturas de varios sensores. |
| Actuadores | Son dispositivos de diferentes tipos:
|
Ahora considere los controladores de ventilación:
- Las temperaturas son:
- exterior: instalado en el lado de sotavento de una de las esquinas del edificio, retirándose del suelo a 2/3 de su altura;
- habitación: la instalación se puede llevar a cabo con sus propias manos en un lugar neutral del frío y el calor a una altura de 1,5 m desde la superficie del piso;
- canal (para determinar la temperatura del aire en el conducto) - instalado perpendicular al flujo;
- Facturas a la tubería (determinar la temperatura de su superficie).
- Se fabrican dispositivos para la determinación de la humedad para la ejecución de salas y ductos. Esta es una unidad con un dispositivo electrónico que mide la humedad relativa y luego convierte los datos en una señal electrónica.
Para instalar tal sensor, debe estar en un lugar donde haya una temperatura constante del aire y su velocidad de movimiento.
Consejo: no lo coloque cerca de dispositivos de calefacción, flujos de ventilación, ventanas que se abren, y también proteja el dispositivo de la luz solar directa. No recomendamos el montaje de dispositivos en ambientes sucios o agresivos.
- Para las observaciones de presión, se utilizan dispositivos analógicos y relés, que pueden medirlo en un punto, y por la diferencia de parámetros en dos puntos.
La instrucción requiere elegir un lugar para la instalación para que no esté sujeto a vibraciones.
Consejo: coloque el sensor en el espacio de acuerdo con la documentación técnica.
- Supervisión de la velocidad: necesaria para medir la velocidad del medio en el conducto. Luego, la señal recibida se convierte en eléctrica, después de lo cual se calcula el flujo requerido en la unidad de cómputo, teniendo en cuenta la sección transversal del canal.
Elementos de un sistema de ventilación automático.

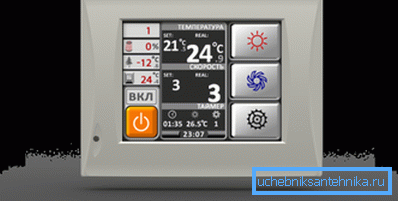

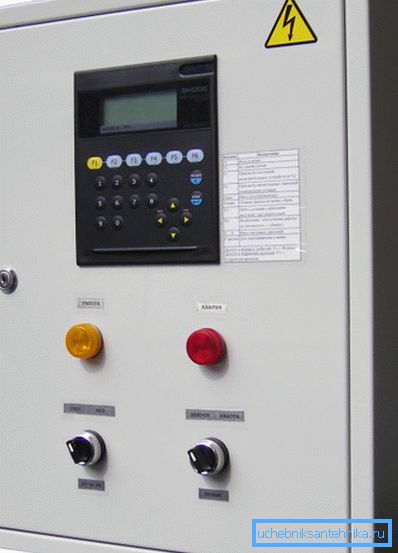

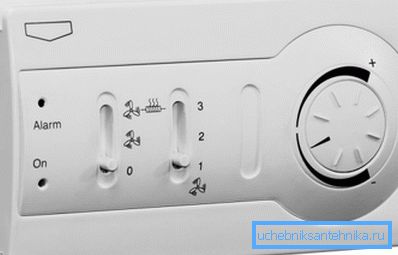

Como norma, el panel de control de ventilación proporciona:
- control de temperatura;
- control del amortiguador de aire;

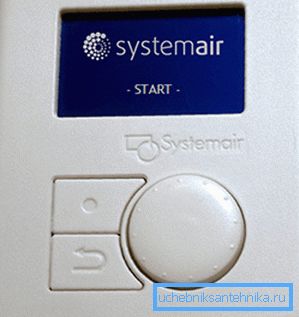

- regulación del funcionamiento del ventilador de suministro, incluida la velocidad;
- Encienda la unidad de ventilación.
En la fabricación de tableros se tiene en cuenta no solo la calidad de construcción, sino también la facilidad de uso del producto. Por ejemplo, las lámparas de neón convencionales son reemplazadas por modernos conjuntos de LED, que proporcionan un brillo brillante y uniforme, y tampoco tienen una luz de fondo cuando las lámparas están apagadas.
El material puede ser de metal y plástico, teniendo clase de protección IP65. Estos últimos generalmente se instalan en lugares donde hay altos requisitos de diseño.

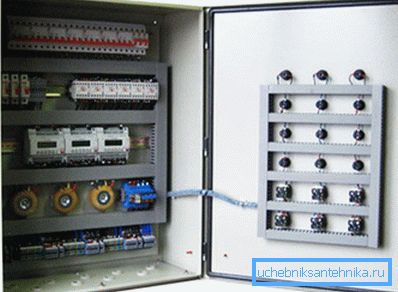

El corazón de cualquier sistema de automatización es un panel eléctrico en el que generalmente se instala el sistema de control de ventilación. El más simple consiste en un interruptor con un indicador, que brinda la oportunidad de encender y apagar el ventilador.
Sin embargo, la mayoría de las veces los controles de automatización:
- válvula de aire;
- controla la pureza del filtro;
- con una disminución de la temperatura del aire exterior que ingresa a los ductos, incluye un calentador.
Por lo tanto, para facilitar su trabajo requiere la instalación de muchos dispositivos, en particular, termostatos, higrostatos, sensores de presión.
Al elegir el tipo de ventilación en su casa o apartamento, tenga en cuenta que puede ser:

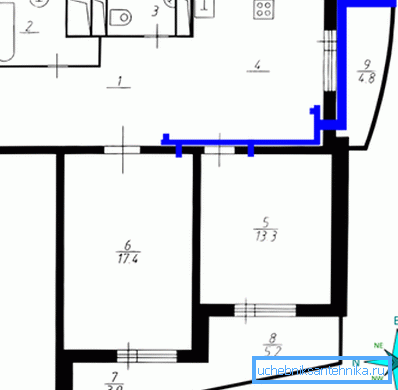

- entrada - funciona solo en la entrada de aire exterior y su transferencia a través de los conductos de aire hacia las instalaciones;
- agotar - se utiliza solo para una conclusión del aire cumplido desde las habitaciones al exterior;
- aire forzado y escape - Puede hacer la entrada de aire exterior por separado y eliminar el aire gastado, así como trabajar en la entrada y salida simultáneamente.
Consejo: no se apresure a correr a la tienda por los elementos de un sistema, es mejor calcular cuidadosamente para no pagar dinero extra por dispositivos innecesarios.
Suministro y sistema de ventilación de escape.
Se obtiene combinando dos tipos de sistemas: suministro y escape. Aunque es engorroso, además de más difícil de instalar, con su ayuda podrá organizar el intercambio de aire en la habitación de la manera más eficiente. Debido a esto, este sistema es muy popular.
El sistema de control de ventilación facilita la inyección de aire fresco en las instalaciones y elimina el aire residual. Literalmente, en cuestión de minutos, estos equipos refrescan completamente el aire, incluso en grandes instalaciones industriales.
Al mismo tiempo, la capacidad de la planta debe seleccionarse cuidadosamente para el suministro y la salida de masas de aire, de modo que la misma cantidad entre y salga en un determinado momento. Si esto no se hace, aparecerá una corriente de aire en la habitación, así como el efecto de "cerrar puertas", cuando las puertas que quedaron sin cerrar se cierren con un fuerte ruido.
Recomendamos que al instalar en la habitación la ventilación por extracción no se encienda a plena capacidad. Simplemente seleccione la entrada o escape.
Si se inicia la ventilación por extracción, el aire fresco fluirá naturalmente a través de los huecos en las puertas y ventanas. Cuando se inicia la ventilación, comienza a acumularse una sobrepresión en la habitación, lo que hace que el aire de escape salga a través de los respiraderos, el peto de popa y las ventanas.
Conclusión
La instalación de un sistema de ventilación automático en una habitación puede requerir ciertos conocimientos y habilidades. Por lo general, esto se aplica a la instalación y conexión de los sensores y el panel de control, de los que depende su funcionamiento normal (consulte también el artículo “Automatización para ventilación: funciones, características, capacidades”).
El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
