Conductos de ventilación y conductos de aire en apartamentos

Ninguna construcción de una vivienda está completa sin instalar y conectar un sistema de ventilación natural o forzada. En los edificios de varios pisos, los conductos de aire incorporados hechos de ladrillo o concreto sólido se usan con mayor frecuencia para eliminar el aire de escape de un área residencial a la atmósfera, que se instala inmediatamente durante la construcción de una casa. Cuando la pila de ventilación está obstruida, o si es necesario transferir el conducto a otro lugar, se utilizan nuevos conductos de ventilación de metal o plástico rectangular para la instalación externa.

Reglas para la organización de conductos de ventilación.

Al realizar trabajos de reparación o instalación, debe tener en cuenta que la disposición de un nuevo, o reequipamiento del sistema de ventilación existente con sus propias manos debe realizarse en estricta conformidad con los códigos y reglamentos de construcción establecidos.

Con el fin de facilitar al lector la tarea sencilla, este artículo proporcionará una breve descripción general, que describe las características principales de la disposición de los conductos principales y los conductos de ventilación en casas y apartamentos privados.

Variedades de conductos de ventilación.

De acuerdo con sus características de diseño y la posición relativa de los conductos de ventilación en relación con las paredes de apoyo del edificio, todos los conductos de aire se pueden dividir en varios tipos.

1. Los conductos de ventilación incorporados de sección rectangular o cuadrada, como regla general, se colocan en las paredes de soporte de un edificio durante su construcción. En su fabricación, se utiliza con mayor frecuencia la colocación manual de conductos de ventilación de ladrillos, o la formación de bloques de hormigón reforzado especiales destinados a la instalación de tales sistemas.

1. Los conductos de aire falsos o suspendidos representan a menudo conductos planos para ventilación en forma de estructuras en forma de caja prefabricadas hechas de chapa de acero galvanizado.. La instalación y conexión de dichos sistemas se realiza después de la finalización de los trabajos de construcción y acabado, y en el caso de la remodelación de las instalaciones, después de la finalización de la reconstrucción, según un proyecto técnico especialmente desarrollado.
2. En el exterior o en otras palabras, los conductos de ventilación adicionales son una estructura de edificio separada que se instala en el exterior del edificio.. Dicho sistema puede estar hecho de ladrillo, concreto sólido, así como tubos de metal prefabricados de acero galvanizado o inoxidable.

Sugerencia Se recomienda colocar conductos de aire en casas privadas paralelamente a la chimenea del horno, muy cerca de ella. Tal disposición, debido al flujo ascendente de aire caliente, puede aumentar significativamente los antojos y, por consiguiente, mejorar la eficiencia del sistema de ventilación.

Selección de materiales

En la actualidad, se ofrece una gran cantidad de diversos materiales para la instalación de conductos de aire, cuyo precio puede variar significativamente, pero la elección correcta depende principalmente de las condiciones específicas de construcción y del uso específico de una habitación.

1. Los conductos de aire incorporados de concreto monolítico son de alta resistencia y durabilidad, fáciles de mantener y, además, con un relleno monolítico uniforme, tienen poca resistencia al movimiento del flujo de aire.
2. El ladrillo sólido tiene propiedades operativas similares; sin embargo, en la mayoría de los casos, el trabajo de albañilería de los conductos de ventilación puede generar turbulencias, lo que reduce significativamente los antojos, por lo que se recomienda su uso al instalar sistemas de ventilación con circulación de aire forzada.

1. Los canales de metal y plástico para ventilación están libres de este inconveniente, pero son menos duraderos, por lo tanto, deben estar protegidos contra impactos mecánicos externos. Además, todos los productos metálicos (excepto el acero inoxidable) están sujetos a corrosión atmosférica y, por lo tanto, necesitan protección adicional contra la humedad resultante de la formación de condensado.
2. Para la instalación dentro de un muro de ladrillos u hormigón, también se utilizan conductos de cemento de asbesto integrados. Desde el punto de vista de la aerodinámica y el rendimiento, este material es el más adecuado para la instalación de sistemas de ventilación integrados en el proceso de construcción de un edificio de ladrillo o sólido.
3. Para la instalación de un sistema de ventilación en un espacio reducido, como detrás de techos suspendidos o detrás de paneles de pared de yeso, son adecuados los conductos de ventilación planos de pequeño espesor, de plástico o metal.

Sugerencia Cuando se utiliza la ventilación de flujo libre de autoensamblaje con circulación de aire natural, se recomienda utilizar conductos de ventilación de plástico redondos, ya que, debido a su forma y su superficie interior lisa, crean una resistencia mínima al movimiento del aire.

Fabricación independiente del conducto.

Como se mencionó anteriormente, es mejor usar una tubería redonda de cemento de asbesto para la instalación de un conducto integrado; por lo tanto, las instrucciones paso a paso para instalar dicho conducto de ventilación en una pared de ladrillos se presentarán a continuación.

1. La pared de ladrillos de transporte y un ladrillo de media y media se extienden de manera habitual hasta el nivel de la ubicación de la ventilación.
2. En la parte inferior de la tubería de cemento de asbesto, corte la pared frontal hasta la línea axial, a una altura de 120 mm para que se forme una ventana escalonada en su extremo.
3. En el plano superior de la fábrica de ladrillos, instale la tubería de cemento de asbesto con la ventana cortada en la habitación y ajústela temporalmente a las estructuras del edificio (columnas, vigas, techo) con un alambre de tejido.
4. Continúe el trabajo de ladrillos de la misma manera, colocando el ladrillo en el borde al frente y detrás del tubo de cemento de asbesto.
5. Por lo tanto, debe llevar el extremo superior de la tubería de cemento de asbesto con el ladrillo circundante a un nivel que no sea más bajo que la parte superior de la cresta del techo.

Sugerencia Para conectar un conducto de ventilación horizontal a un elevador vertical en otros pisos, en el lugar correcto de la tubería de cemento de asbesto, es necesario cortar una ventana rectangular o cuadrada con un ancho igual a su diámetro y una altura de al menos 120 mm.

Requisitos técnicos reglamentarios.

Al realizar trabajos de instalación de forma independiente, es necesario cumplir con las normas y reglas generalmente aceptadas que se relacionan con la disposición de los sistemas de ventilación, y la forma de la sección interna y las dimensiones de los canales de ventilación deben cumplir estrictamente con los requisitos de los documentos reglamentarios.

1. El orificio de ventilación de la habitación debe ubicarse lo más cerca posible del techo, y la distancia desde el borde superior hasta el techo no debe ser superior a 100 mm.

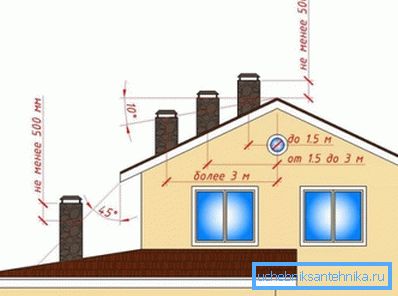

2. Si la salida de la tubería en el techo no se encuentra a más de 1500 mm de la cresta del techo, su altura debe ser al menos 500 mm más alta que la cresta.

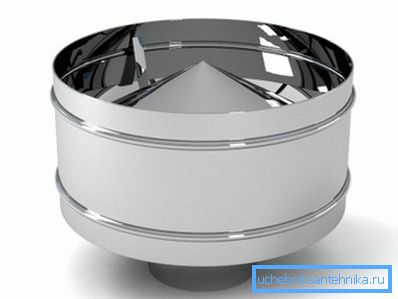

3. Para mejorar el empuje natural, y para proteger al elevador vertical de la precipitación, su salida debe estar equipada con un deflector especial de acero inoxidable.

1. Las bandas verticales con circulación de aire natural deben tener un área de sección transversal de al menos 140-180 cm ?, lo que corresponde aproximadamente a un diámetro de tubería de 120-150 mm.
2. El área de la sección transversal de las bandas verticales con circulación de aire forzada debe ser de al menos 90-130 cm?, Que corresponde a un diámetro de un tubo circular de 100-130 mm.
3. Todos los conductos de ventilación verticales y horizontales que pasan a través de escaleras, áticos u otros locales sin calefacción deben tener aislamiento térmico hecho de lámina de poliestireno expandido o lana mineral, con un espesor mínimo de 50 mm.
4. Para garantizar un empuje normal, en sistemas con circulación de aire natural o forzada, todas las conexiones deben estar completamente apretadas y libres de signos visibles de daños.

Conclusión

Independientemente del material seleccionado y la tecnología de fabricación, todos los conductos de aire y conductos de ventilación según la norma SNIP 2.04.05-91 "Calefacción, ventilación y aire acondicionado" deben cumplir con las características técnicas especificadas en este documento normativo.

Para obtener información más detallada sobre este problema, puede ver el video de este artículo o leer la documentación técnica y normativa pertinente en nuestro sitio web.
