Conductos de ventilación en una casa privada: cómo diseñar

Al desarrollar un proyecto y construir una vivienda individual, se prevé construir un conjunto de redes de ingeniería: electricidad, plomería, alcantarillado y, por supuesto, ventilación. Un cómodo microclima interior depende en gran medida de este último. Por lo tanto, la instalación de conductos de ventilación en una casa privada debe llevarse a cabo en estricta conformidad con las normas y reglamentos existentes, que se explicarán a continuación.

La necesidad de instalar ventilación.

El problema de instalar un sistema eficaz de ventilación de las instalaciones de los propietarios de sus propias casas de campo no hace mucho tiempo. Anteriormente, un pequeño canal de ventilación en una casa privada hacía frente a las tareas asignadas. Después de todo, las paredes de ladrillo y las ventanas de madera dejan entrar perfectamente el aire necesario para la ventilación.

Pero en la construcción moderna, la mayoría de los materiales "sin respiración" se utilizan

• Ventanas poliméricas que no permiten grietas y grietas;
• Estructuras de marco protegidas por membranas de polietileno;
• Techos, equipados con vapor y películas a prueba de viento.

Todos los elementos anteriores del edificio bloquean completamente el flujo de aire natural. Como resultado, aumenta la humedad del aire, lo que provoca condensación en el vidrio, humedad en las paredes y moho en las esquinas de las habitaciones.

Presta atencion Los residentes de casas antiguas se enfrentan a problemas similares: han reemplazado las ventanas de madera con ventanas de plástico con sus propias manos y no se ocuparon de la construcción de los conductos de ventilación.

Elementos de la red de ventilación.

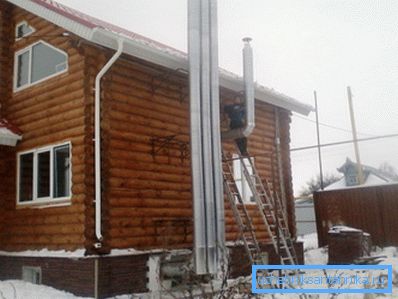

Conducto de escape central

La instrucción que regula el proceso de construcción de viviendas individuales establece que la ventilación del conducto para la casa debe proporcionarse incluso en la etapa de elaboración de la documentación del proyecto. Si por alguna razón no se hizo esto, es posible equipar la toma de aire y el sistema de escape en la casa terminada. Para ello, se utilizan conductos de ventilación listos.

Presta atencion El costo de instalar ventilación en un edificio ya construido puede ser mucho más alto que el diseño de esta red de ingeniería directamente durante la construcción de la casa. En la gran mayoría de los casos, el método mencionado se utiliza para equipar los canales de suministro y escape de la casa antigua, pero revisada.

Al instalar conductos de ventilación y, posiblemente, equipo mecánico adicional (ventiladores, recuperadores, filtros, etc.), puede evitar los efectos negativos descritos en la sección anterior.

Antes de la instalación de los conductos de aire centrales y periféricos, es necesario determinar el tipo de sistema de intercambio de aire:

• Natural: en una casa privada moderna no es muy efectivo, ya que los sistemas de ventanas herméticos evitan la entrada de aire fresco y las fluctuaciones de la temperatura en la estación fría reducen la eficiencia de la tracción.
• entrada - adecuado para casas privadas de hasta 300 metros cuadrados;
• Suministro y escape: el sistema más efectivo que permite, en presencia de un recuperador, no solo ventilar todas las habitaciones, sino también crear una temperatura agradable en ellas.

Todos ellos, con la excepción de pequeños matices, se construyen de acuerdo con el mismo principio, por lo tanto, las características de la instalación de canales de ventilación para el sistema de entrada se describirán en detalle a continuación.

Presta atencion Además de la ventilación de los locales residenciales y auxiliares, también es necesaria la ventilación del sistema de alcantarillado en una casa privada. Para su fabricación utiliza tipos especiales de conductos de aire.

Ventilación mecánica

El sistema de entrada forzada de aire fresco y eliminación de masas de aire contaminado se construye de acuerdo con los siguientes principios:

1. En el techo de una casa privada (generalmente en el área de la cocina) se instalan dos conductos de ventilación, que servirán de base para todo el futuro sistema.. Una de ellas sirve para aspirar aire, la otra para eliminarla del local.
2. Un ventilador eléctrico está instalado en el conducto de aire de escape, equipado con un sistema electrónico de encendido y apagado. Los modos de operación de conmutación se basan en la información recibida de sensores externos que controlan la humedad y la temperatura en las instalaciones.
3. Las entradas a los conductos de ventilación dentro de las instalaciones deben instalarse de manera que el aire entrante ingrese a las habitaciones (dormitorio, sala de estar), pase por el pasillo, la cocina y la unidad sanitaria, donde caiga en campanas especialmente equipadas..

Como resultado de esta organización del flujo de aire, se evita que la humedad y los olores desagradables que se forman en la cocina ingresen a otras áreas de la casa.

Sistema de admisión de aire

Como se mencionó anteriormente, colocar los conductos de ventilación en una casa ya construida es muy problemático. En este caso, es necesario perforar agujeros en las paredes, y en algunos casos es imposible, o instalar conductos de aire de forma abierta, lo que tendrá un efecto muy negativo en el interior.

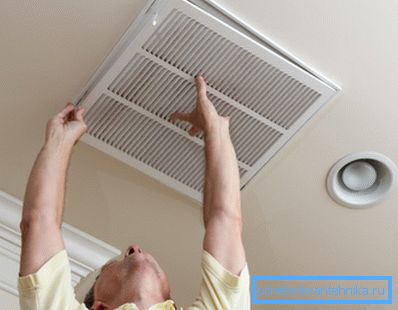

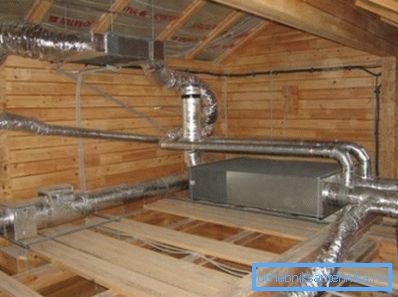

La mejor opción es construir un sistema de canales de aire en el ático y colocar sus salidas en el techo, disfrazando aberturas antiestéticas con rejillas decorativas.

El material para la disposición de la ventilación es plástico acabado o conductos de ventilación metal-plástico de sección adecuada.

Ellos son

• redondo
• rectangular.

El último tipo es preferible, ya que es más fácil de instalar en su lugar.

Además, en el trabajo necesitarás:

• rejillas
• valvula
• conectores;
• celosía y así sucesivamente.

Para que los conductos de ventilación montados funcionen con la máxima eficiencia, es recomendable utilizar los siguientes consejos al instalarlos:

1. En cada sala de estar es mejor hacer dos canales de entrada, lo que permitirá bombear un mayor volumen de aire.
2. La sección transversal de los canales de aire y la potencia de los ventiladores deben calcularse en función del área de las instalaciones.
3. Los conductos de aire entrantes deben estar presentes solo en las instalaciones residenciales, mientras que el sistema de conductos auxiliares se monta en las salas auxiliares.

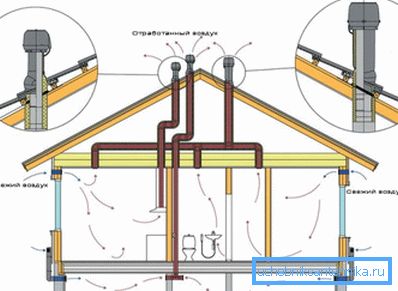

Canales de aire salientes

El canal central a través del cual se eliminará el aire contaminado de las instalaciones se instalará en el techo en el área de la cocina. El hecho es que, a diferencia de los conductos de entrada, el sistema de escape debería ser lo más corto posible. Esto evitará la formación de condensados ​​y otros problemas que puedan provocar interrupciones en el funcionamiento de la red de ventilación.

Presta atencion Tal disposición de la tubería de extracción de aire también se debe al hecho de que se instala una estufa en la cocina, que, por regla general, es la fuente de la mayor cantidad de impurezas dañinas.

También debe tener en cuenta que el aire extraído de la habitación es más cálido que las masas de aire que están afuera. Por lo tanto, es necesario cuidar el aislamiento de los canales salientes, de lo contrario la humedad se condensará en el interior.

Además de la tubería central se instalan periféricos. Sus entradas están montadas encima de la cocina, baño y aseo.

Para aumentar la eficiencia de la ventilación por extracción, se recomienda instalar un ventilador en el sistema. El escape sobre el horno de gas y el tubo de la caldera de calefacción deben ingresar al conducto de aire después de este (para ello se utilizan inserciones).

Conductos de aire en la sala de calderas.

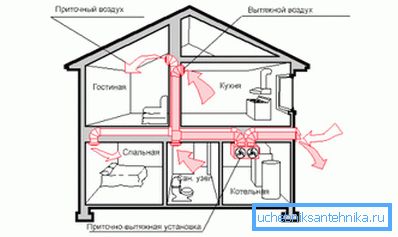

Una de las características de una casa particular es la presencia de una caldera que calienta la habitación. A menudo se instala en la cocina, pero a veces se le asigna una sala especial: la sala de calderas. También debe estar equipado con un sistema eficiente para eliminar el aire contaminado con productos de combustión.

En la fabricación del sistema de ventilación de la sala de calderas se deben seguir las siguientes reglas:

1. La habitación tiene dos conductos de ventilación que salen al exterior. Uno de ellos servirá para eliminar los productos de combustión, el segundo, para limpiar el aire dentro de la habitación.
2. No es necesario montar el ventilador en el conducto diseñado para eliminar el humo. Él fallará constantemente.
3. La mezcla de gases que se descarga a través del conducto de ventilación es mucho más caliente que el aire circundante. Por lo tanto, en las paredes de la tubería, la humedad puede formarse constantemente, afectando negativamente el funcionamiento de la caldera. Para evitar esto, la tubería debe estar aislada con tapetes minerales.
4. Por el contrario, es conveniente equipar un conducto de ventilación diseñado para ventilar la habitación, que se puede girar en ambas direcciones. Esto aumentará la cantidad de aire entrante y saliente.

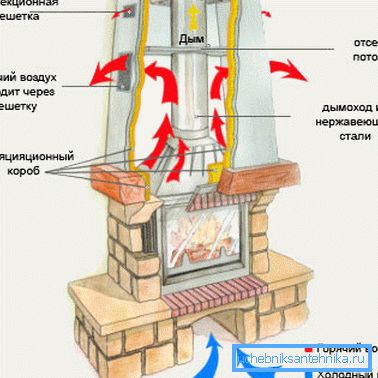

Ventilación para la chimenea y estufa.

Si en cualquiera de las salas de estar se planea instalar una chimenea o estufa con combustible sólido, se deben tomar medidas adicionales para garantizar el suministro de aire limpio a esta sala y eliminar los productos de combustión.

Esto creará las condiciones más favorables para la combustión completa de madera o carbón, porque, como saben, una llama no puede existir sin oxígeno.

Además, debido al funcionamiento ineficiente del sistema de ventilación y la falta de oxígeno, durante la combustión, se libera monóxido de carbono y otros productos peligrosos que, acumulándose en la habitación, pueden ser perjudiciales para la salud e incluso causar la muerte.

Muchos no traen conductos de aire separados a la habitación, prefiriendo abrir la ventana. Pero en este caso, encontrará un uso ineficiente del calor, porque la mayor parte se evaporará cuando la ventilación de la hendidura o la descarga.

Instalación de conductos de aire en el techo.

La mayoría de los problemas surgen al organizar los hallazgos de los conductos de ventilación a través de la cubierta del techo.

Para no hacer agujeros adicionales en el azulejo o la pizarra y evitar que el agua de lluvia ingrese al ático, se deben seguir los siguientes consejos al instalar tuberías de aire:

1. Antes de diseñar una red de ventilación, es conveniente elaborar un plan con una indicación de las ubicaciones de todos los conductos de aire, incluidos los puntos de su salida a través del techo.
2. Para la disposición de estos canales de ventilación, es necesario utilizar piezas especiales. En casos extremos - un tubo de acero inoxidable con aislamiento.
3. Antes de instalar el canal central, es recomendable realizar previamente todos los orificios necesarios en el mismo, lo que simplificará el trabajo adicional en el montaje de todo el sistema de ventilación.
4. Los lugares donde el tubo está adyacente a esos u otros elementos estructurales deben sellarse. Cualquier compuesto de silicona o cemento mortero servirá.

Sugerencia Después de procesar las juntas, es necesario suspender la instalación de ventilación hasta que el sellador para tuberías esté completamente curado. Los conductos de aire centrales deben ser estrictamente verticales, de lo contrario, existe un peligro de humedad en la superficie interna de las tuberías.

Desventajas de la ventilación forzada.

A pesar de las ventajas obvias, la ventilación mecánica tiene algunos inconvenientes que debe tener en cuenta:

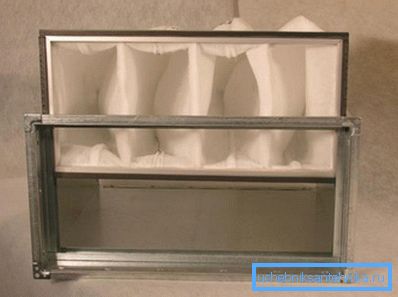

1. El sistema de limpieza de ventilación, que filtra el aire, se obstruye rápidamente con polvo, lo que requiere un mantenimiento constante.
2. Los equipos eléctricos (ventiladores, recuperadores) consumen electricidad, lo que aumenta el costo de los servicios públicos.

Sugerencia Si las condiciones técnicas lo permiten, es aconsejable detenerse en el diseño de la ventilación natural, cuyo rendimiento es suficiente en la mayoría de los casos.

Conclusión

La elección e instalación correctas de conductos de ventilación en una casa privada es la clave para el funcionamiento eficaz e ininterrumpido del sistema de ventilación. En más detalle sobre la disposición de los sistemas de transmisión, es posible aprender del video en este artículo.
