Conductos de aire para ventilación - vistas, características
Elementos importantes de cualquier sistema de ventilación son conductos de aire seleccionados correctamente. Su tarea principal es garantizar el flujo de aire fresco en la habitación y eliminar los desechos. La eficiencia del sistema de ventilación depende, en primer lugar, del cálculo correcto de los diámetros de las tuberías y el área de la sección transversal de los conductos. Hoy descubrirá cómo los conductos de aire redondos para ventilación difieren de los demás, qué materiales se usan para diferentes tipos y también cómo se instalan.
Los modernos sistemas de ventilación natural y mecánica para instalaciones suelen tener un solo canal para eliminar las masas de aire de escape. Al mismo tiempo, el aire fresco debe fluir sin obstáculos a través de fugas y grietas en los bloques de puertas y ventanas, así como a través de aberturas tecnológicas especiales.
Otra cosa: el suministro y la ventilación por extracción, que requieren el cálculo y la instalación de dos canales separados diseñados para flujo de aire fresco y salida contaminada.

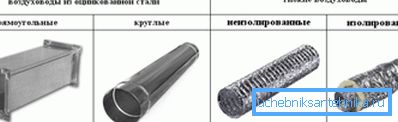

Tipos de conductos
Hoy en día no es difícil comprar partes de sistemas de ventilación, ya que los fabricantes ofrecen sus productos en una amplia gama. Debido a esto, su precio es aceptable para la mayoría de los compradores.
Por lo tanto, al elegir un ducto, debe prestar atención a las características de diseño del edificio para el que se compró. A continuación consideramos varios criterios que ayudarán a entender la clasificación de los equipos.
Construcción
Los conductos de aire pueden ser:
| Incrustado |
|
| Externo |
|
Material
Hoy en día, varios materiales se utilizan para la producción:

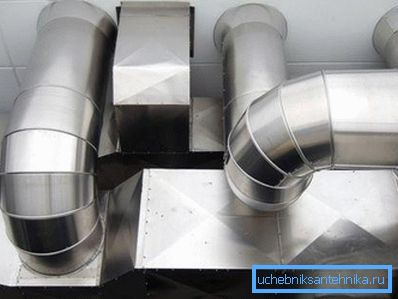

- Metal - Acero inoxidable o galvanizado, aleaciones de aluminio. Los elementos son muy duraderos, soportan el fuego y las formaciones corrosivas. Su instalación no causa ninguna dificultad particular, la vida útil de los productos es larga.
El costo más bajo de los ductos de acero galvanizado de esta categoría, al mismo tiempo, el aluminio y el acero inoxidable será mucho más caro para los clientes. Esto formó la principal demanda de productos de tubos galvanizados.

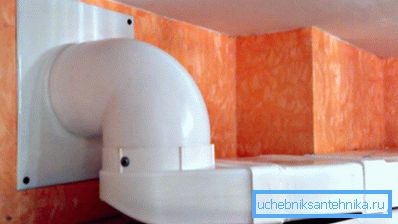

- Plastico, Más bien, polipropileno de alta calidad, caracterizado por bajo costo y bajo peso. Los elementos son resistentes al desgaste, no se oxidan y están lo más apretados posible. La instalación se realiza normalmente a mano, y el período operativo es de varias décadas.
Esta y otras ventajas materiales atraen a muchos consumidores. Entre las deficiencias cabe mencionar la debilidad a daños mecánicos y altas temperaturas.
- Flexible hecho de polímeros, así como la lámina de aluminio-polímero corrugado, que está equipada con refuerzo de acero. Tales conductos de aire se utilizan en sistemas de ventilación simultáneamente con los conductos de conducción de aire rígidos clásicos y los componentes conformados correspondientes. La desventaja es que el trabajo de las tuberías flexibles está acompañado por demasiado ruido, que es significativamente más que otros tipos de conductos de aire.
Forma de sección
El clásico se considera rectangular y redondo, pero también hay un óvalo.
La elección depende del proyecto acordado.
- Los redondos tienen más demanda del cliente que los rectangulares. No hay nada sorprendente en esto, ya que son fáciles de instalar y tienen una resistencia aerodinámica al aire mínima.
Las juntas de niple y los acoplamientos externos se utilizan como material para unir elementos con forma y tuberías. La fuga de "aire" en este caso no se produce, por lo que puede hablar sobre la estanqueidad total del circuito.
- Los conductos de aire rectangulares están unidos entre sí y con piezas conformadas:
- bridas;
- shinorikami;
- ángulos de montaje;
- encaje
Su instalación es algo difícil en comparación con las redondas, y tienen el peor rendimiento aerodinámico. La ventaja indudable de los conductos de aire rectangulares es la combinación perfecta con cualquier interior, especialmente en habitaciones con techos bajos.
Cálculo de tuberías de aire.
A continuación hay una guía que ayudará a entender este asunto difícil:
- Haga un esquema general de la red de ventilación teniendo en cuenta el área de las instalaciones y su propósito. Calcule el intercambio de aire requerido en metros cúbicos por hora.
- La segunda etapa es la determinación de la velocidad de movimiento de las masas de aire en las tuberías:
- ventilación natural - hasta 1 m / s;
- Ventilación forzada - 3-5 m / s.

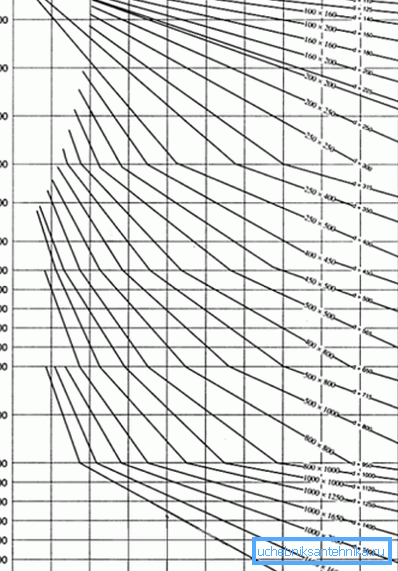

Para el cálculo es más conveniente utilizar diagramas especiales preparados por especialistas. Con su ayuda, el cálculo del diámetro de la sección interna de los conductos se determina en función de los resultados obtenidos.
Por ejemplo, para ventilación artificial con un volumen de intercambio de aire de 300 m.3/ hy la velocidad del flujo de aire de 3 m / s, el diámetro óptimo del conducto de ventilación es de 150 mm, si el rectangular es de 100 mm por 200 mm.

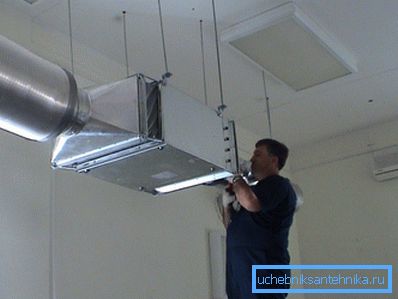

Instalación de conductos de aire.
Importante al instalar tuberías de conducción de aire es la decisión de si deben estar aislados o no. Dicho aislamiento adicional de los conductos de ventilación evitará la formación de condensados, permitiendo que la ventilación funcione durante mucho tiempo y sin fallas.

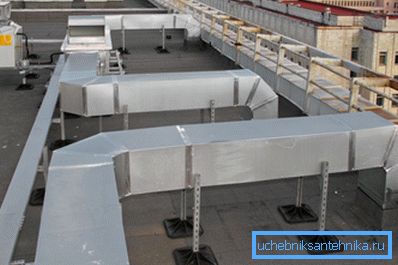

Consejo: el aislamiento térmico de las tuberías de ventilación es necesario cuando se instalan fuera del edificio o en una habitación sin calefacción.
La segunda decisión importante es el aislamiento de los conductos de ventilación, que se encuentran en las instalaciones de trabajo y residenciales, en particular, un dormitorio o una habitación infantil.
Use las siguientes reglas para ayudar a reducir los decibelios del sistema:
- Bien ayudará a resolver el problema de tuberías de gran diámetro o con paredes gruesas;
- El acabado de las tuberías con materiales especiales para minimizar el ruido durante el funcionamiento del sistema de ventilación, también permite el silencio en las habitaciones;
- Use aislamiento de vibración para equipos de ventilación, como ventiladores y amortiguadores.
La eficacia del sistema depende en gran medida de su limpieza regular. La mayoría de las veces, no es necesario desmontarlo todo o sus componentes.
Consejo: limpiar por método mecánico o químico. El primero implica el uso de bombas de vacío y dispositivos hidromecánicos, el segundo es el uso de aerosoles especiales.
Conclusión
Después de tomar una decisión sobre la instalación del sistema de ventilación en una casa o apartamento, debe abordar de manera responsable y cuidadosa el cálculo, la selección y la instalación de los conductos de aire, ya que su funcionamiento dependerá de ellos en el futuro.
Los conductos de aire para ventilación se volverán invisibles y sin problemas, o tendrá que resolver problemas adicionales que fueron violados durante el trabajo.
El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
