Conductos de aire flexibles para ventilación:

21-10-2018
Ventilación

En este artículo hablaremos sobre qué son los conductos de aire flexibles para la ventilación, cómo y de qué están hechos y cuáles son las características de su uso. El tema del artículo es de gran interés, ya que, además del funcionamiento en sistemas industriales, se utilizan conductos de ventilación flexibles al instalar extractos domésticos en las cocinas.

A pesar de que se vende una amplia gama de canales rígidos redondos y rectangulares, la necesidad de utilizar tubos flexibles no se vuelve menos relevante. La razón de la popularidad es que no se puede instalar el canal duro en algunas partes incómodas de la superficie.

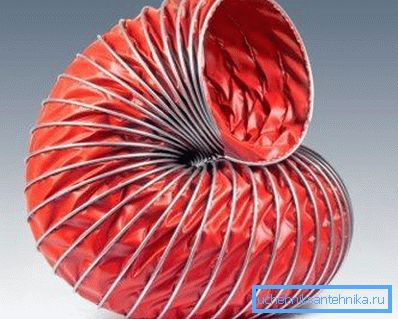

Tubo de polímero flexible para escape industrial.

Nuevamente, en algunas superficies con un gran número de secciones sobresalientes, colocar una estructura rígida con un gran número de juntas no es rentable. El uso de múltiples tomas puede reemplazar la compra de una tubería flexible, que se caracteriza por un alto grado de estanqueidad y fiabilidad operativa.

Principales variedades

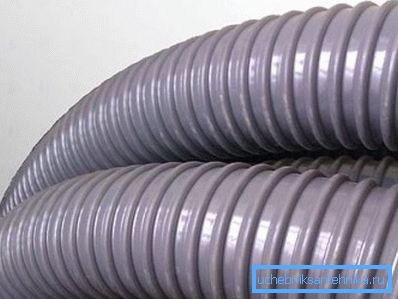

Conductos de aire de polipropileno flexibles para ventilación en baños.

Actualmente, se están fabricando conductos de aire flexibles de plástico y metal para ventilación. Ambas categorías de productos se utilizan en la construcción de sistemas domésticos de ventilación por extracción. Considere las características del dispositivo de estas especies con más detalle.

Los canales de plástico están hechos de los siguientes tipos de materiales poliméricos:

  • El cloruro de polivinilo (PVC) con refuerzo de acero en espiral se utiliza para la fabricación de conductos con una superficie interior relativamente lisa.

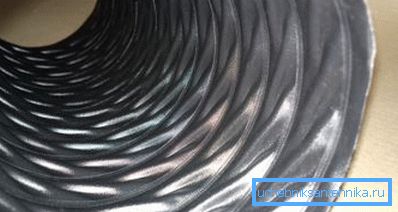

En la foto - la superficie interior de los productos de PVC.

Los canales flexibles de PVC se fabrican por extrusión en equipos totalmente automatizados y, por lo tanto, el precio del producto terminado es relativamente bajo.

Los canales de PVC no son resistentes a la abrasión, pero al mismo tiempo son completamente transparentes y, por lo tanto, son la mejor opción para las campanas de dispositivos en la industria de la madera. El diámetro de los productos de PVC está limitado al rango de tamaño de 16-200 mm.

Importante: una desventaja significativa de los conductos de aire de cloruro de polivinilo es la baja resistencia a bajas temperaturas, por lo que no se pueden usar en sistemas de admisión combinados con calefacción. Además, tales productos, cuando la temperatura cae por debajo de + 5 ° С, pierden su flexibilidad anterior y se vuelven frágiles.

  • Viniuretan con refuerzo de espiral de acero se utiliza para la producción de conductos de aire de acuerdo con el principio de soldadura de una cinta de polímero junto con una espiral de metal.

La ventaja de tales conductos es una alta resistencia a las deformaciones mecánicas y un grado de ruido extremadamente bajo. Este tipo de conducto de ventilación es el más flexible. Por ejemplo, un producto se puede atar en un nudo sin comprometer su integridad.

Debido a la gran resistencia y la variedad de tamaños, estos conductos de aire flexibles pueden utilizarse tanto para la construcción de ventilación como para la conexión de sistemas de aire acondicionado.

  • Los conductos de aire hechos de poliolefina o poliuretano (PU) con refuerzo de acero en espiral demuestran una resistencia promedio. Los productos pueden ser utilizados en el dispositivo de extractos domésticos. Un inconveniente importante de tales productos es la baja aerodinámica de la superficie interna acanalada.

Importante: debido a la falta de suavidad de las paredes internas, es más probable que los conductos de aire hechos con estos materiales se bloqueen que sus contrapartes con una superficie interior lisa.

Los productos de metal se presentan en las siguientes categorías:

  • Conductos de aire de acero para ventilación. están hechos de chapa de acero, cortados en cintas. La cinta se conforma en forma de espiral, después de lo cual se produce un tubo de una sola pieza desde el tocho.

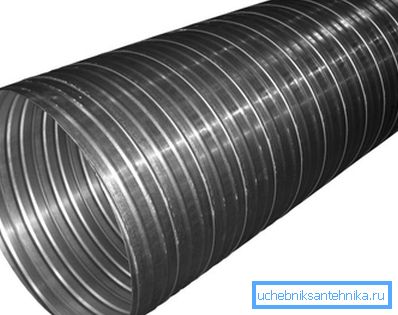

Conducto de aire de acero galvanizado

Tales diseños se distinguen por un gran peso con alta resistencia. Para una mayor durabilidad, el acero se galvaniza antes del inicio del trabajo de producción.

  • Conductos de aire de aluminio para ventilación. También está hecho de tira metálica, a partir de la cual se forma un tubo redondo. Las costillas resultantes están interconectadas por un bloqueo plegable.

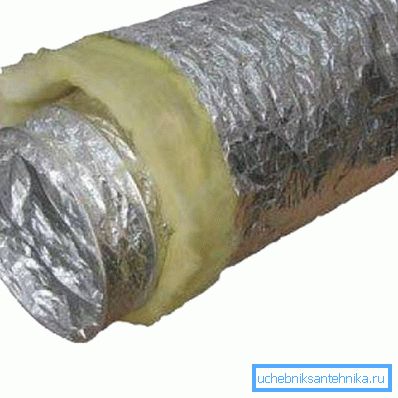

Conducto de ventilación con bajo ruido y baja conductividad térmica.

Dichos productos pueden doblarse casi en ángulo recto sin dañar la estanqueidad. Además, los productos de aluminio, así como sus homólogos de acero, se utilizan efectivamente en el rango de temperatura de -30 ° C a + 300 ° C.

Importante: los conductos metálicos flexibles no son la mejor solución para uso múltiple. Si el conducto de ventilación está instalado y toma la forma necesaria, es conveniente no enderezarlo más adelante.

Operación de conductos de ventilación flexibles.

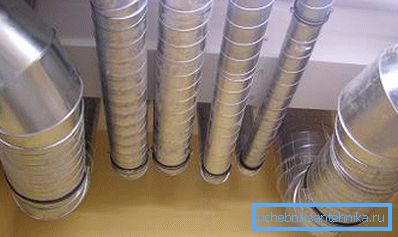

Suministro industrial y sistema de escape.

De acuerdo con TU 36 736 93 para conductos de ventilación metálicos, estos productos se utilizan en diversos campos industriales, en la organización de edificios residenciales y públicos, etc.

Las tecnologías modernas hacen posible la fabricación de tales tuberías, no solo flexibles, sino también verdaderamente herméticas. A pesar del aumento de la funcionalidad y la demanda, el precio de los conductos flexibles no es mucho más alto que el costo de los análogos rígidos.

Una condición importante que garantiza la eficiencia del funcionamiento de estos productos es la corrección del trabajo de instalación. Además, la eficiencia de la operación de los conductos de aire puede garantizarse limpiando oportunamente la cavidad interna de los bloqueos.

Considere cuáles son las características de la instalación de canales flexibles.

Características del trabajo de instalación.

Al conectar conductos metálicos para ventilación en las curvas, para lograr una tensión óptima, debe utilizar curvas rígidas metálicas con un ángulo de rotación ajustable. La rodilla está montada rígidamente en las estructuras de soporte y, debido a esto, es posible proporcionar la tensión requerida del conducto en las secciones indirectas de la línea.

Esta tecnología de montaje proporciona ventajas tales como:

  • Reducir la resistencia de la superficie interna del conducto debido al hecho de que el manguito interior está correctamente tensado.
  • La capacidad de ajustar el ángulo de curvatura en el rango de 90-180 grados;
  • Mantener el grado de movilidad requerido del conducto de ventilación durante el funcionamiento del sistema.
  • Fiabilidad de la fijación de un conducto flexible en las curvas.
  • Baja probabilidad de romper el conducto de ventilación flexible en los puntos de giro.

Importante: el uso de conductos flexibles está sujeto a una serie de restricciones, incluida la inadmisibilidad de la instalación en elevadores verticales, cuya altura es superior a 6 metros. Además, los canales flexibles no deben utilizarse sin tener en cuenta parámetros tales como la resistencia al calor, las características de diseño, etc.

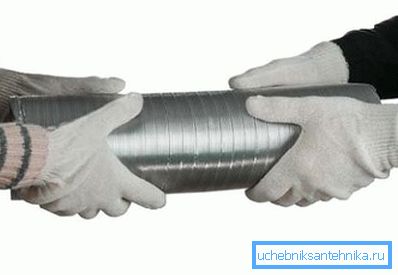

Antes de la instalación estiramos el conducto.

El manual de instalación supone el cumplimiento de los siguientes requisitos:

  • Al iniciar el trabajo de instalación, es necesario estirar completamente el manguito interior del conducto con sus propias manos para eliminar las curvas y las pérdidas de presión.
  • El exceso de tubos flexibles se cortan. No instale el sistema de ventilación, dejando la longitud adicional del conducto en reserva.
  • Los soportes suspendidos se seleccionan teniendo en cuenta el ancho suficiente en el que el diámetro exterior de la chaqueta (cáscara) no cambiará su forma.
  • Para el paso de estructuras de pared definitivamente usaremos manguitos o adaptadores de metal que garantizarán la seguridad del conducto flexible durante la instalación y posterior operación.

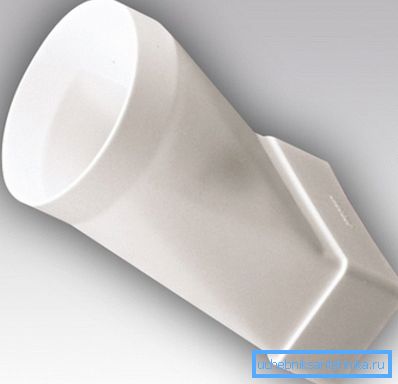

Adaptador de conductos de aire redondos a planos para ventilación.

El trabajo de instalación se realiza de la siguiente manera:

  • Los conductos de aire flexibles y resistentes a la temperatura para la ventilación se cortan en el estado estirado con tijeras metálicas, mientras que la parte espiral es mordida por los cortadores. Cuando se trabaja con canales de plástico, la capa de polímero se corta con un cuchillo afilado, mientras que la hélice se corta con unos alicates.
  • La conexión se realiza mediante un acoplamiento tipo boquilla, cinta autoadhesiva de aluminio o masilla. La entrada del conducto a la boquilla debe ser de al menos 50 mm.
  • Conexión para fuerza extra fija en nylon o metal.
  • La instalación de conductos semirrígidos se realiza mediante la fijación a las bridas y la fijación con tornillos.
  • Al final del trabajo comprobamos la estanqueidad de las conexiones.

Conclusión

Ahora ya sabe qué conductos de aire de PVC para ventilación y sus contrapartes de metal. Como resultado, podrá seleccionar las modificaciones de los conductos de ventilación que satisfarán las necesidades del esquema de intercambio de aire utilizado.

Puede encontrar más información útil e informativa al ver el video en este artículo.
