Cómo equipar la ventilación de la sala de calderas de una

Al colocar una sala de calderas en su hogar, algunos propietarios descuidan los requisitos y las reglas, lo que puede llevar a consecuencias aún más desastrosas. Durante el funcionamiento de la caldera en la habitación se crea un espacio enrarecido, que requiere un flujo suficiente de aire fresco, de lo contrario, existe un riesgo de empuje inverso. Hoy nuestro objetivo es decirle cómo se debe ventilar la sala de calderas según SNiP y mostrarlo con un ejemplo.

Por que lo necesitas

No olvide que el intercambio de aire adecuadamente diseñado en la habitación donde se instala la caldera es un requisito previo para su funcionamiento. Si descuida este aspecto, la concentración de gases de monóxido de carbono en la sala de calderas puede alcanzar tamaños que amenazan su salud, así como a todos los que viven en la casa. Los métodos de circulación de masas de aire en él pueden ser diferentes y dependen del tipo de equipo de calefacción (consulte también el artículo Pruebas de ventilación: valores probados y requisitos reglamentarios).

SNiP proporciona un sistema de ventilación necesario para eliminar el exceso de calor de los equipos y tuberías, así como para mantener el aire limpio en el área de trabajo. Cuando esto no se puede lograr con el movimiento natural de las corrientes de aire, se requiere la instalación de dispositivos capaces de realizar el intercambio de aire por la fuerza. El precio del sistema en este caso aumentará.

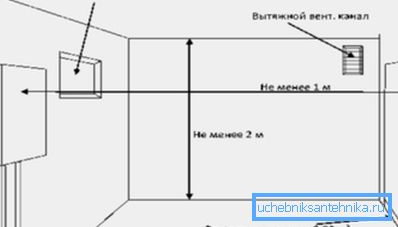

Reglas de ventilación de la sala de calderas.

Al diseñar una casa privada, prestamos atención a cada pequeña cosa que pueda surgir en la planificación y el interior de cada habitación. Es en esta etapa que el cuarto para la sala de calderas, que es un elemento esencial, también debe ser diseñado cuidadosamente.

Aunque no necesita ningún talento de diseño especial, ya que todos los parámetros principales han sido regulados durante mucho tiempo, aún debe abordar la tarea con seriedad. De lo contrario, puede ponerse en riesgo de incendio, sin mencionar las multas de la supervisión de incendios por violación de las regulaciones laborales.

Especies

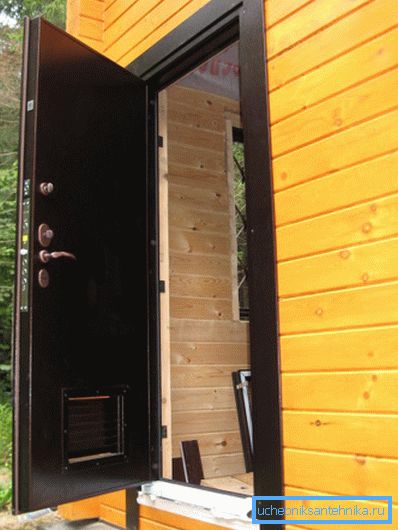

En la mayoría de los casos, el gas natural se usa como combustible en casas privadas, para lo cual es necesario un suministro constante de aire fresco, que es capaz de utilizar los productos de combustión de manera suficiente. La ventilación normal suele ser suficiente para asegurar una ventilación adecuada. En la sala donde están instaladas las puertas y ventanas antiguas, el aire se filtra a través de varios huecos.

Si la habitación está más o menos sellada, recomendamos utilizar ventilación adicional. Por lo tanto, puede retirar de la sala de calderas el exceso de productos de combustión y los restos de gas sin quemar, cuyos rastros serán claramente visibles en forma de hollín en el techo y las paredes. Sin embargo, el aspecto poco estético de la sala de calderas es el menor de los problemas que puede crear una ventilación deficiente.

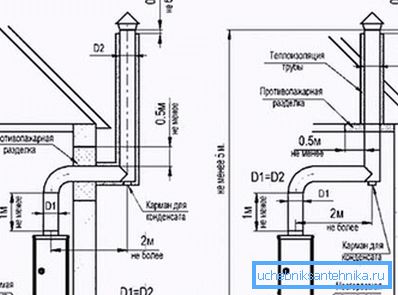

Requerimientos de chimenea

Al organizar chimeneas de salas de calderas, también debe seguir ciertas reglas. Su implementación también es muy importante para la operación segura de una caldera de gas.

Considere los requisitos con más detalle:

• Al elegir el diámetro de las tuberías, es necesario seguir el manual del equipo;
• No levante los tubos por encima de la cresta del techo más de 5 m;
• Queda prohibida la instalación de paraguas en chimeneas;
• la sección transversal de la chimenea debe seleccionarse de acuerdo con un modelo de caldera específico;

• el tubo debe ser cilíndrico y metálico, también es necesario proporcionar un orificio para la limpieza;
• Está prohibido hacer más de tres curvas o vueltas en la chimenea.

Consejo: Tome en serio todos los requisitos para instalar la chimenea, de lo contrario, su funcionamiento incorrecto puede provocar consecuencias trágicas.

Cómo calcular la ventilación de la sala de calderas de una casa particular.

El intercambio de aire en la habitación debe cumplir con la norma SNiP II-35-76.

Proporciona dichos requisitos en las salas de calderas donde no hay personal de asistencia permanente:

• Cuando se utiliza un equipo de gas, es necesario proporcionar un intercambio de aire de tres veces durante 1 hora de funcionamiento de la caldera. En este caso, el volumen de aire requerido para mantener el proceso de combustión no se tiene en cuenta;
• la altura de la sala de calderas debe ser de 6 m. Si esto no se puede hacer, como suele ocurrir en una casa particular, es necesario aumentar la tasa de intercambio de aire agregando un 25% por cada metro de disminución en este parámetro;
• En caso de flujo de aire insuficiente a través de los canales de ventilación de forma natural, es necesario instalar un sistema de intercambio de aire forzado.

Estos requisitos son comunes para calderas de gas y combustible sólido. Solo hay pequeñas diferencias en las ubicaciones de instalación del sistema de ventilación.

Consejo: antes de comprar el equipo necesario e instalar conductos de aire con sus propias manos, debe realizar el cálculo de los parámetros principales.

Para calderas domésticas, es posible simplificar el cálculo, teniendo en cuenta los siguientes parámetros:

1. El volumen de la habitación.
2. Velocidad del aire (al menos 1 m / s).
3. La tasa de aumento en la tasa de intercambio de aire, que depende de la altura de los techos.

Estas características serán necesarias para calcular el diámetro requerido del canal de aire.

Ejemplo:

1. Las dimensiones de la sala de calderas son 3x3x2.5 m (ancho, dina, altura). A partir de aquí encontramos el volumen, ¿que es igual a 22,5 m?
2. Calculamos la tasa de intercambio de aire, teniendo en cuenta el coeficiente: (6-2.5) x0.25 + 3 = 3.9.

En consecuencia, durante 1 hora con ventilación natural debe ser 3.9 x22.5 = 88 m? de aire

El diámetro del canal se calcula de la siguiente manera:

F = 88 m³ / 3600 = 0.024 m²,

después de transferir a un diámetro cuadrado, obtenemos una cifra de 88 mm, el valor más cercano al diámetro estándar de la tubería es de 100 mm.

En este caso, aprendimos ventilación ventilación ventilación por extracción, la ingesta debe ser exactamente la misma.

Conclusión

Es imposible ignorar las reglas y los requisitos de los códigos de construcción cuando se organiza una sala de calderas en una casa privada, donde la ventilación desempeña uno de los roles más importantes. En este artículo, hablamos de los principales, y también explicamos con un ejemplo cómo calcular correctamente los canales de ventilación para garantizar el intercambio de aire adecuado en una habitación con una caldera de gas o combustible sólido (consulte también el artículo Control automático de ventilación en la habitación).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
