Cómo elegir un ventilador para un sistema de ventilación

Para poder equipar adecuadamente en su propio hogar un sistema de ventilación de aire forzado con circulación de aire forzado, primero debe elegir el ventilador axial, centrífugo o de conducto más adecuado para todos los parámetros necesarios, que es el mecanismo operativo más importante de este sistema.

Al elegir este dispositivo, debe tener en cuenta una gran cantidad de diversos factores externos, tales como: el volumen total del espacio residencial ventilado, la forma, el material y el área de la sección transversal del conducto de aire, la temperatura mínima y máxima del aire atmosférico, la longitud total del sistema de ventilación, así como otras importantes indicadores

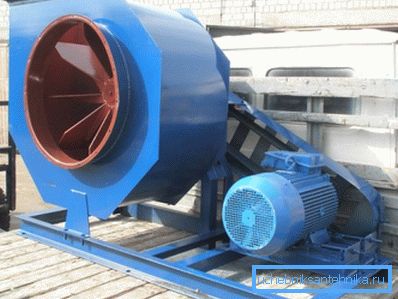

Soplador de aire de tipo centrífugo de alto rendimiento.

Visión general de los aficionados domésticos

Con el fin de ayudar al lector a elegir la opción más adecuada para sí mismo, este artículo proporcionará una descripción de los distintos tipos de ventiladores eléctricos diseñados para su uso en sistemas de ventilación domésticos, así como sus características principales y una breve descripción de las principales ventajas y desventajas de un modelo en particular.

Al mismo tiempo, este artículo puede considerarse como una instrucción completa para elegir un extractor o ventilador para un sistema de ventilación doméstico con circulación de aire forzado.

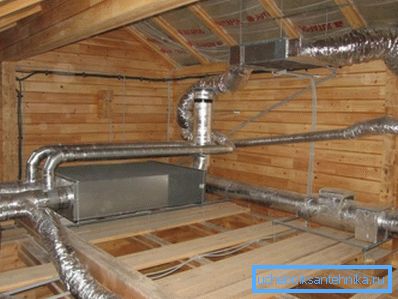

Sistema de ventilación de un moderno edificio residencial.

Finalidad y funciones principales.

El funcionamiento normal de un sistema de ventilación doméstico con circulación de aire natural es posible, debido a una ligera caída en la presión atmosférica en el área entre la entrada del conducto de suministro de aire y la salida del conducto de escape.

Al mismo tiempo, para el funcionamiento normal de dichos sistemas, se deben cumplir simultáneamente las siguientes condiciones:

  1. Para proporcionar la diferencia necesaria en la presión atmosférica y, en consecuencia, el empuje natural en el sistema, es necesario que la salida esté ubicada a una altura de al menos 4 metros por encima, con respecto al nivel de la entrada.
  2. Para garantizar la capacidad necesaria, a baja velocidad del aire, es necesario utilizar conductos de aire de sección transversal grande.
  3. La forma de la sección transversal de los conductos de ventilación debe ser lo más cercana posible a la circunferencia, y su superficie interior debe ser uniforme y lisa para no crear turbulencias en el flujo de aire turbulento.

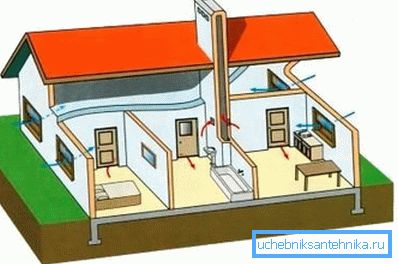

El esquema de ventilación natural en un edificio residencial.

Cuando se incluye un ventilador eléctrico en el circuito del sistema de ventilación, el cumplimiento de las condiciones anteriores no es necesario por los siguientes motivos:

  1. La diferencia en la presión del aire entre las vías de descarga y de escape es proporcionada por el funcionamiento del impulsor del ventilador, por lo tanto, la diferencia de altura en este caso no tiene un significado fundamental.
  2. En los sistemas de ventilación forzada, la velocidad del flujo de aire es significativamente mayor, por lo que los conductos de aire de incluso una pequeña sección tienen un rendimiento más alto.
  3. Los ventiladores de inyección o de escape permiten crear una mayor caída de presión en el sistema que en el caso de la tracción de aire natural, por lo tanto, la resistencia de las superficies internas y los giros turbulentos pueden descuidarse en la mayoría de los casos.

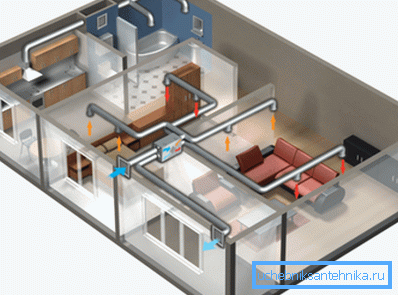

La foto muestra un esquema de ventilación forzada de un apartamento residencial.

Presta atencion La velocidad máxima del aire en los sistemas de ventilación natural es de 1 m / s, mientras que en los sistemas con inyección de aire forzada o bombeo de aire, su flujo puede moverse a una velocidad de al menos 3 m / s.

Variedades de abanicos del hogar.

Casi todos los ventiladores domésticos son impulsados ​​por un motor eléctrico, pero muchos modelos difieren en la potencia del motor, la velocidad, el rendimiento, la presión máxima de trabajo, el tipo de impulsor utilizado, el suministro de aire, el tamaño, el peso y muchos otros parámetros técnicos.

Según el principio de suministro de aire y el tipo de impulsor utilizado, todos los modelos existentes se pueden dividir en varios tipos.

  1. Los más simples, pero al mismo tiempo los modelos más comunes que se usan con mayor frecuencia en la vida cotidiana, son los ventiladores axiales eléctricos.

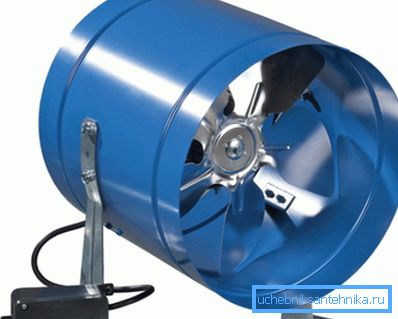

El dispositivo con el esquema axial de suministro de aire.
  1. Los modelos con un circuito de inyección de aire centrífugo, que son capaces de crear una mayor presión y desarrollar una mayor velocidad de movimiento del flujo de aire se consideran más productivos.
  2. Una de las variedades de estos modelos es un sistema con una disposición diametral de las cuchillas, pero debido al diseño engorroso, prácticamente no se utiliza en la vida cotidiana.
  3. Para la instalación dentro de ductos, se utilizan ventiladores de ductos, que son de tamaño pequeño y un nivel de ruido relativamente bajo.

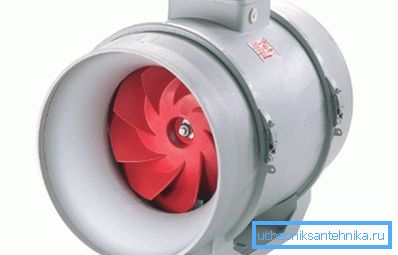

Variedad de ventilador de ducto doméstico.

Ventiladores axiales

Se le dio este nombre a un ventilador axial o, en otras palabras, a un ventilador axial debido a que durante su funcionamiento, la dirección del movimiento del flujo de aire se ubica en el mismo eje con el plano del impulsor de trabajo.

Este esquema es ampliamente utilizado en los sistemas de ventilación domésticos, debido a que tiene las siguientes ventajas:

  1. Motores electricos Tales dispositivos, por regla general, tienen un bajo consumo de energía, por lo tanto, son bastante económicos y pueden funcionar durante mucho tiempo sin detenerse.
  2. Ventiladores axiales de la casa no puede desarrollar alta presión, pero al mismo tiempo su potencia es suficiente para cambiar constantemente todo el volumen de aire en la habitación. Este modo de operación le permite garantizar un intercambio de aire uniforme durante todo el tiempo de operación, y al mismo tiempo le permite deshacerse del humo y el olor desagradable, así como para evitar la aparición de corrientes de aire.
  3. Circuito de inyección axial air tiene el diseño más simple, que es un canal de aire directo con un impulsor ubicado en él y un motor eléctrico de conducción, por lo tanto, el precio de tales dispositivos es significativamente más bajo que el costo de otros modelos más complejos.

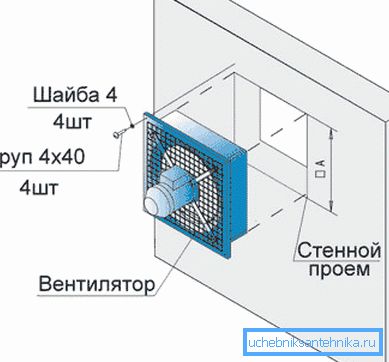

El esquema de instalación de capó axial en la abertura de la pared.

Sugerencia Otra ventaja de los ventiladores axiales es el nivel de ruido más bajo, entre otros dispositivos similares, por lo que se utilizan con mayor frecuencia como campanas extractoras para la ventilación de la cocina, el baño, el baño, el baño y otros locales domésticos.

Ventiladores de escape y presión centrífugos.

Para el funcionamiento de sistemas de ventilación complejos con un gran número de conductos de aire y varios dispositivos auxiliares, así como con una gran longitud de los conductos de aire de inyección y de escape principales, se requieren ventiladores industriales de alto rendimiento, capaces de mover un gran volumen de masas de aire en poco tiempo.

La mayoría de las veces, para resolver tales problemas, se utilizan dispositivos con un sistema centrífugo para mover aire, cuyo principio de funcionamiento es el siguiente:

  1. El cuerpo de trabajo de la máquina es una carcasa metálica externa de acero inoxidable o galvanizado, dentro de la cual se monta un tambor giratorio sobre cojinetes de bolas.
  2. Las paredes del tambor contienen una gran cantidad de cuchillas montadas radialmente que, durante la rotación, hacen girar el flujo de aire, lo que le da un movimiento de rotación.
  3. Como resultado de la rotación, bajo la acción de la fuerza centrífuga, las partículas de aire se lanzan desde el centro del tambor giratorio hacia el lado interno de la carcasa de metal, después de lo cual, comprimiéndolos en un espacio cerrado, se dirigen a la salida de la trayectoria de descarga.

Los ventiladores radiales industriales, en general, son accionados por potentes motores eléctricos que funcionan en modo constante o cíclico, y se activan manualmente o cuando se activan los sensores del sistema de control de clima automático.

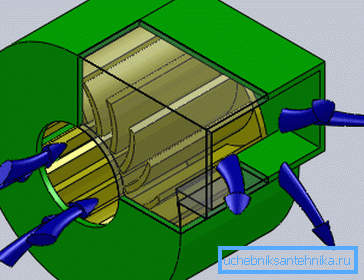

El principio de funcionamiento del sobrealimentador centrífugo.

Presta atencion Los ventiladores eléctricos centrífugos pueden funcionar con la misma eficiencia para suministrar y no para eliminar el aire, por lo tanto, dependiendo del tipo de conexión, pueden usarse en sistemas de ventilación forzada tanto de suministro como de escape.

Ventiladores de conducto

Los dispositivos de canal están destinados principalmente a la instalación dentro de un conducto de aire, así como a la ruptura de una línea principal que suministra o ventila aire como un mecanismo operativo independiente o auxiliar de ventilación de suministro y extracción.

Entre las principales características distintivas de los ventiladores de conducto se encuentran las siguientes características de rendimiento:

  1. La mayoría de las veces, se fabrican según el esquema axial, por lo que se distinguen por su tamaño compacto y bajo nivel de ruido.
  2. Dichos dispositivos pueden instalarse fácilmente con sus propias manos, tanto en el diseño como en los sistemas de ventilación domésticos existentes.
  3. Actualmente, hay una gran selección de diferentes modelos que difieren en tamaño, forma, rendimiento y otros parámetros técnicos, por lo que elegir el dispositivo correcto no será difícil.

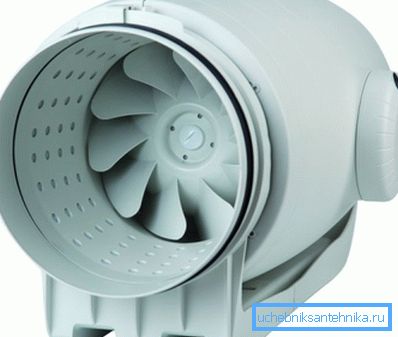

El sobrealimentador de canales de tipo centrífugo con el nivel de ruido reducido.

Sugerencia Incluso cuando se instalan en interiores, se debe dar preferencia a los dispositivos hechos de plástico, acero inoxidable u otros materiales resistentes a la corrosión, ya que el vapor de agua está siempre presente en el aire atmosférico, y los sistemas de ventilación y aire acondicionado tienen una mayor tendencia a la condensación.

Dispositivos multizona

En un sistema de eliminación de humo centralizado, así como en un sistema de ventilación y aire acondicionado en una vivienda privada, es conveniente utilizar un dispositivo multizona, que es un ventilador centrífugo de alto rendimiento instalado en una sala técnica, por ejemplo, en un sótano o en un ático.

Su característica principal es que en su carcasa hay varias bridas de conexión para conectar los conductos de escape o descarga de aire, cada uno de los cuales puede servir de manera independiente en varias habitaciones residenciales o de servicios públicos.

Por lo tanto, un dispositivo puede garantizar completamente el funcionamiento del sistema de suministro y ventilación de escape de todo el edificio de apartamentos.

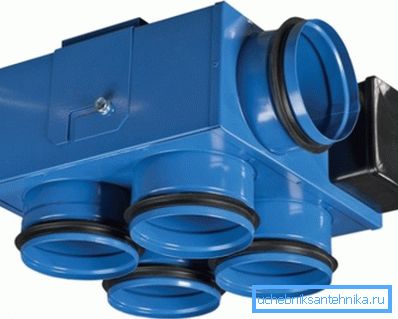

Boquillas de entrada y salida de un ventilador centrífugo multizona.

Consejos y trucos

Para realizar la elección correcta de un fan doméstico, según el propósito y la implementación de tareas específicas, se deben seguir las siguientes reglas:

  1. Para la ventilación efectiva de baños e instalaciones sanitarias, es necesario seleccionar un dispositivo de tipo axial con una capacidad nominal de al menos 30 m / hora.
  2. Para la instalación en habitaciones con mucha humedad, por ejemplo, en la ducha o en el baño, debe asegurarse de que el nivel de protección no sea inferior al IP.

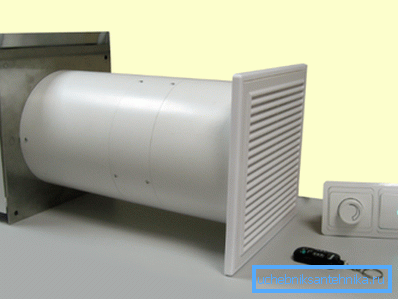

Dispositivo de ventilación doméstico compacto con mando a distancia.
  1. Es fácil determinar el rendimiento óptimo de una campana de cocina multiplicando su volumen total por 10. Por ejemplo, un tamaño de cocina de 4 x 3 m con una altura de techo de 2.8 m será de 33.6 m?, Respectivamente, el rendimiento de un extractor de aire debe ser de al menos 330 m ? / hora
  2. La capacidad del aire de escape para los locales residenciales se determina de acuerdo con un esquema similar, pero en este caso, el volumen total de la habitación se debe multiplicar no por 10, sino por 3.
  3. Si es necesario, calentar rápidamente la habitación, puede usar calefactores eléctricos para la casa, en los cuales se instala un elemento calefactor eléctrico frente al impulsor del soplador de aire.

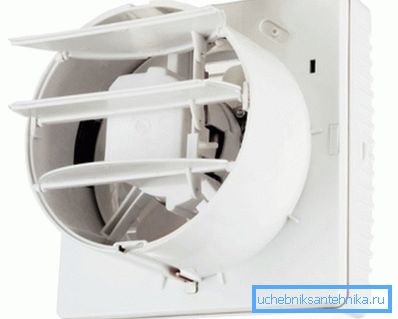

Válvula de retención de hoja abierta.

Sugerencia Para evitar la entrada no deseada de aire atmosférico enfriado de la calle a la habitación, todos los ventiladores domésticos deben estar equipados con una válvula de retención.

Conclusión

Después de leer este artículo, podemos concluir que la mejor opción para la cocina, el baño y el inodoro, así como para los locales residenciales de un apartamento o una pequeña casa privada es un ventilador axial convencional, que se instala en la ventana de la ventana o en la rejilla de ventilación de un elevador vertical común.

Para tener una idea visual de cómo hacerlo usted mismo, puede ver el video en este artículo o leer materiales similares en nuestro sitio web.
