Clasificación de la ventilación y familiaridad con los

Este artículo está dedicado a qué tipo de ventilación es y por qué criterios puede clasificarse. Además de la clasificación real de las especies, prestaremos atención a algunos tipos de equipos de ventilación, conoceremos sus dispositivos y funciones.

Que es

El origen de la palabra ventilación del latín ventilatio - airing, en general, da una imagen completa de la esencia del proceso. El término inicialmente significa solo la eliminación de la habitación de aire contaminado, de escape y su reemplazo por aire externo.

Además: en el marco de la terminología establecida, la misma palabra a menudo denota conjuntos de equipos que proporcionan intercambio de aire.

Sin embargo, el progreso no se detiene: dado que los términos latinos fueron tomados en préstamo por los idiomas europeos modernos, el equipo de ventilación ha aprendido a realizar muchas funciones adicionales.

• La ventilación se encarga del suministro y enfriamiento del aire de suministro a temperaturas agradables.
• Aprendió a regular la humedad de la atmósfera en la habitación, secando el aire o, por el contrario, humedeciéndola.

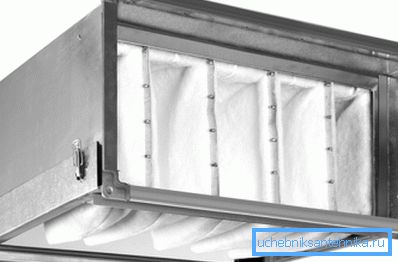

• Al equipo de ventilación se le asignó la función de limpiar el aire del polvo y otros contaminantes.

Clasificación

Entonces, ¿por qué signos se clasifican los sistemas de ventilación modernos?

Movimiento de movimiento de aire

Puede ser natural o forzado. La circulación natural está asegurada principalmente por la diferencia en la densidad del aire caliente y frío. Las masas de aire caliente se precipitan hacia arriba y son forzadas hacia la red receptora del canal de ventilación, desde donde se sacan a la calle.

Adicionalmente, la tasa de circulación puede verse afectada por:

1. La caída de presión creada por el viento en la ubicación de los canales de suministro y de escape en diferentes lados del edificio.
2. El vacío creado en el ventkanal en clima ventoso por el deflector es una forma especial con una apertura de dosel a la calle.

El principal inconveniente de la ventilación natural es la inestabilidad del flujo de aire a través de ella, que depende demasiado de la temperatura delta entre la habitación y la calle, de la dirección y la fuerza del viento.

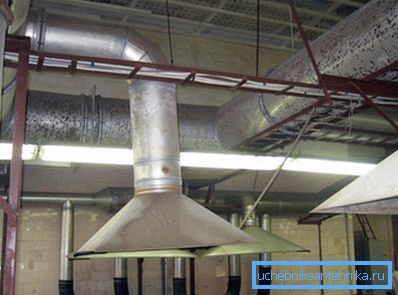

La ventilación forzada o mecánica es proporcionada por los ventiladores. Su rendimiento es muy estable e independiente de factores externos; además, es fácil de ajustar simplemente reduciendo la velocidad de los impulsores. El precio de la consistencia es la dependencia de la energía: cuando se interrumpe la alimentación, los ventiladores se ponen de pie.

Nota: la filtración efectiva, la calefacción y el aire acondicionado solo son posibles en los sistemas de ventilación forzada. En gran medida, precisamente porque los procesos correspondientes requieren un flujo de aire estable a través del equipo correspondiente.

Dirección del flujo de aire

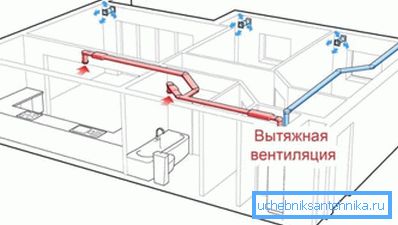

Los apartamentos en los edificios de apartamentos son familiares para todos nosotros que agotamos la ventilación del hogar, diseñados para eliminar el aire de escape (generalmente a través del baño y la cocina).

El flujo de aire en este caso es pasivo. En los apartamentos construidos por los soviéticos, se llevó a cabo a través de marcos de ventanas y marcos no consolidados; En las casas modernas, las ventanas de plástico están cada vez más equipadas con válvulas de entrada.

Dicho esquema tiene una característica bastante desagradable: el aire se inyecta en una vivienda, cuya temperatura y humedad están determinadas únicamente por el clima y la estación. Para los habitantes de las viviendas, para los materiales de acabado y los muebles, los cambios repentinos de temperatura y humedad no son tan útiles.

La entrada, o, como a veces se llama, la ventilación inversa, le permite realizar las actividades que ya hemos mencionado anteriormente: secar o humedecer el aire, cambiar la temperatura en una dirección u otra y filtrar la contaminación.

Propósito

¿Qué funciones pueden realizar los sistemas de ventilación?

Presencia de conductos de aire.

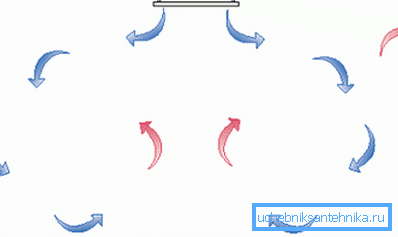

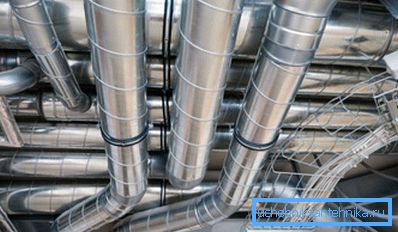

Los conductos de aire (canales de ventilación) para el transporte de aire limpio o de escape se denominan ventilación de canales. Un sistema de ventilación sin conductos es un esquema en el que el aire se bombea o se inyecta directamente a través de una pared o techo de un edificio, por medio de un ventilador o naturalmente.

Equipo

Ahora vamos a familiarizarnos con algunos tipos de dispositivos utilizados en los sistemas de ventilación.

Ventiladores

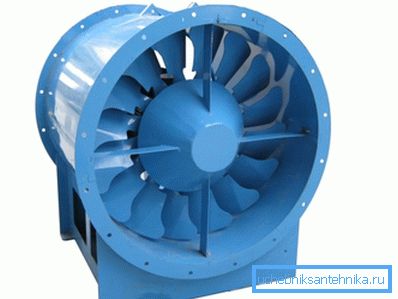

Un ventilador axial es un impulsor montado en un eje del motor que transporta el flujo de aire a lo largo de su propio eje de rotación. Los ejemplos típicos de un ventilador axial son el sistema de enfriamiento del procesador de cualquier computadora de escritorio moderna o la campana extractora en el conducto de ventilación de la cocina.

Por cierto: cuando instale ventilación por extracción con sus propias manos, es mejor elegir un modelo de extractor o ventilador de conducto con un rodamiento deslizante, en lugar de rodar. La instrucción se asocia con menos ruido en este tipo de rodamientos.

La ventaja del esquema axial es una eficiencia relativamente alta. La desventaja es una presión relativamente pequeña creada en la salida.

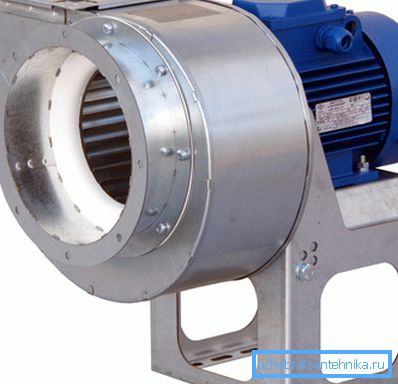

Radialmente predeciblemente llamado ventilador, obligando al flujo de aire a moverse a lo largo del radio del impulsor. El impulsor gira en la carcasa; La mayoría de las pérdidas se deben a la fricción del aire en la pared interna de la carcasa del dispositivo. Sin embargo, debido al espacio mínimo entre la rueda y la cóclea, este esquema proporciona una presión de salida mucho mayor que la anterior.

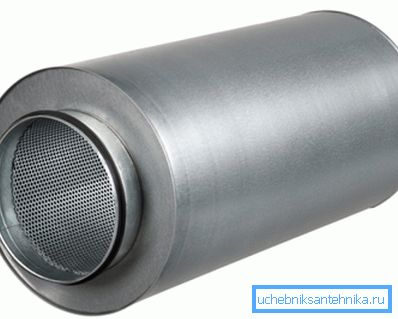

Silenciador

Obviamente, la ventilación de confort debe producir un mínimo de sonidos. Sin embargo, los fanáticos productivos por alguna razón no quieren girar en silencio. La contradicción lógica se supera mediante la instalación de un silenciador después del ventilador de entrada: contenedores con aletas internas desarrolladas, cubiertas con material que absorbe el ruido (fibra de vidrio, caucho poroso, etc.).

Recuperador

Este es un nombre común para los dispositivos que realizan el intercambio de calor entre los conductos de escape y de admisión. Permiten ahorros muy significativos en calefacción y aire acondicionado.

Hay tres conceptos del trabajo de los intercambiadores de calor.

1. El intercambiador de calor de placas proporciona un movimiento cruzado de flujos inmiscibles desde canales adyacentes con un gran número de paredes comunes.. El esquema es extremadamente simple e independiente de la energía. Su único inconveniente es la congelación del intercambiador de calor a bajas temperaturas; El problema se resuelve abriendo temporalmente la derivación para el suministro de aire, después de lo cual la corriente caliente del conducto de escape derrite rápidamente el hielo.

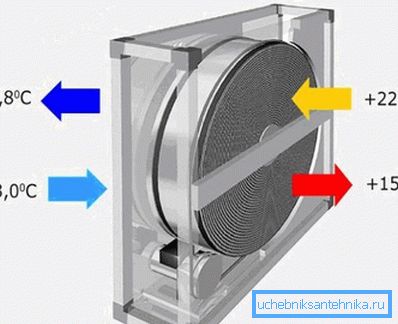

1. En un dispositivo rotatorio, una rueda con aletas desarrolladas gira alrededor de un eje ubicado en el borde de los flujos.. La ventaja de la solución es nivelar la humedad del aire de suministro debido a la transferencia de condensado en los bordes del rotor. Desventajas: la complejidad del diseño, la dependencia energética y la mezcla parcial de las corrientes, lo que conduce, en particular, a la transferencia de olores entre ellas.

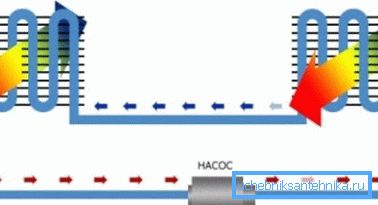

1. La unidad con un refrigerante intermedio está, en efecto, colocada en el circuito de ventilación de dos convectores y una bomba de circulación, una especie de sistema de calefacción en miniatura sin caldera. Las desventajas del esquema - la complejidad, alto costo y baja eficiencia. Su uso está justificado solo en aquellos casos en que las características arquitectónicas del edificio hacen necesario extender la entrada y la extracción a una distancia considerable.

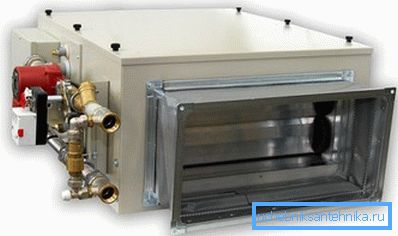

Calefactor, aire acondicionado.

Como ya se mencionó, el dispositivo de ventilación a menudo incluye dispositivos para ajustar la temperatura del flujo de entrada. Un calentador de aire es un calentador eléctrico o de agua; En la mayoría de los casos, el enfriador es un acondicionador de aire por conductos convencional con un bloque externo colocado en el techo o fachada.

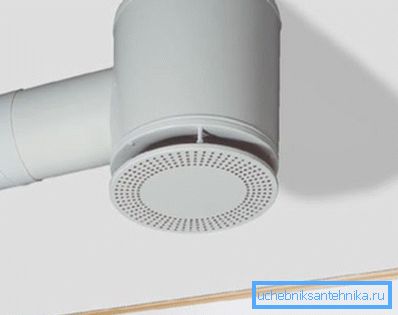

Cámara plenaria

Este es un accesorio simple para el conducto de entrada, que permite que el aire se distribuya por toda el área de la rejilla. Es una caja de pequeño volumen, en la que el flujo turbulento se convierte en laminar.

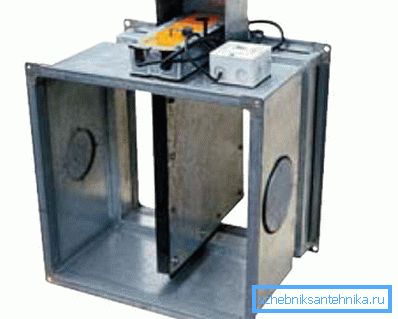

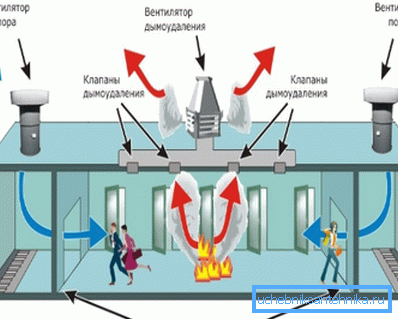

Amortiguador de fuego

Su función es bloquear la propagación de la llama a través de la ventilación general de intercambio en caso de incendio, para garantizar la eliminación efectiva del humo y la entrada de aire fresco a las rutas de evacuación. Por la posición inicial de la tapa, se dividen en válvulas normalmente abiertas, normalmente cerradas y de doble acción.

La válvula puede ser accionada por un resorte o un solenoide. Un cerrojo fusible, un cerrojo electromagnético o el mismo solenoide que impide que la válvula se cierre o abra puede actuar como un bloqueo.

Conclusión

Esperamos que nuestra comprensión un tanto superficial de los tipos de sistemas de ventilación y equipos haya satisfecho la curiosidad del lector.

Como de costumbre, el video en este artículo le ofrecerá material adicional. ¡Éxitos!
