Cajas de ventilación - cómo no estropear la ventilación en

26-04-2018
Ventilación

Muy a menudo, los inquilinos de apartamentos en busca de un aumento en el espacio libre en la cocina o en el baño acuerdan "mejorar" el sistema de ventilación. Como norma, esto se debe al hecho de que las cajas de ventilación simplemente se desmantelan parcialmente, lo que en el futuro causa graves problemas. Para evitar esto, tiene sentido entender con más detalle el propósito y el funcionamiento de este elemento del sistema de ventilación.

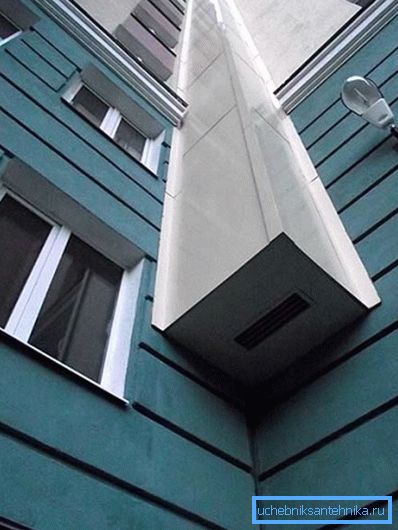

Caja de ventilación instalada en el exterior.

El principio de operación y propósito.

En la sección de cualquier conducto de ventilación, hay 3 canales visibles, mientras que uno de ellos tiene un área mucho más grande que los otros 2.

Cada uno de ellos juega un papel:

  • pequeños canales (También se les llama canales satelitales, el diámetro de dichos ductos en las casas típicas no excede los 15 cm) se usan para eliminar el aire del baño y la cocina;
  • gran canal - un conducto de aire común en el que se mezcla el aire extraído de diferentes apartamentos.

Las dimensiones de los conductos de ventilación en los edificios residenciales son, en principio, comparables: en general, debe adaptarse a un conducto de aire grande (aproximadamente 30x60 cm) y 2 canales satelitales (cada uno de 15x15 cm).

Vista interior

Funciona según el siguiente esquema:

  • el aire a través de la rejilla de ventilación se extrae del baño y la cocina al canal de satélite correspondiente;
  • el aire no ingresa al eje común inmediatamente, antes de que pase verticalmente unos 3 m. Se puede utilizar una caja de ventilación de plástico rectangular para suministrar aire desde la habitación al canal satélite;
  • En la mina, el aire se mezcla con el capó de otros apartamentos y se precipita hacia el techo, donde se retira más allá de los límites del sistema de ventilación.

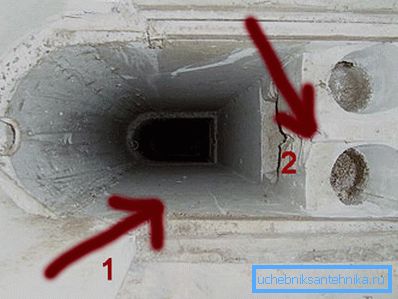

Cuadro de sección: 1 - el canal principal; 2 - canales de satélite

Presta atencion El apartamento es la parte principal de los canales de satélite de la vivienda subyacente. Por lo tanto, la eliminación o violación de la geometría afectará principalmente a los vecinos a continuación, y ya le traerán muchos problemas personalmente.

Leer más sobre el diseño.

Muy a menudo la caja para ventilación en la cocina o el baño ocupa un área decente. Dada la falta eterna de espacio libre, muchos se involucran en aficionados indeseables y eliminan parte de la caja o reducen su tamaño.

Si en el fondo de los vecinos tiene suficiente agilidad para acudir a las agencias de aplicación de la ley, entonces, con un 100% de probabilidad, los arquitectos desafortunados estarán obligados a restaurar la estructura destruida. (Ver también el artículo de ventilación de escape en el hogar: características.)

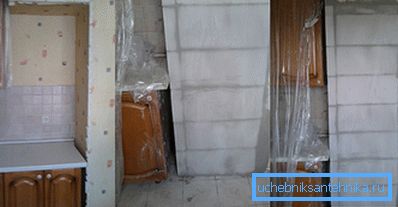

En la foto, parte de la construcción primero se redujo lo más posible, y luego se restauró.

Presta atencion A pesar de que la caja está ubicada en el apartamento, no es propiedad de los residentes. Así que el cambio no autorizado es ilegal.

Lo que amenaza con el desmantelamiento o estrechamiento de la caja.

Muchos de los llamados expertos ofrecen servicios para reducir el tamaño de la estructura sin deteriorar la ventilación en el apartamento. Pero se olvidan de agregar que, como resultado de esta "modernización", los vecinos sufrirán desde abajo.

Muy a menudo, esto simplemente corta parte de la caja. El precio de tal servicio es relativamente pequeño, además, debido a la eliminación de parte del diseño, el área libre aumenta dramáticamente. Tendrá que pagarlo a los apartamentos subyacentes, debido a esto, un olor desagradable comenzará a penetrar en las habitaciones.

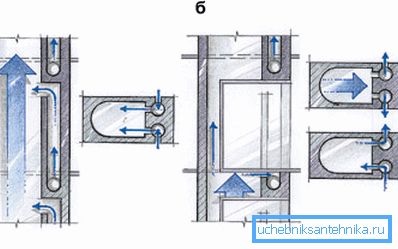

Consecuencias de la

El hecho es que con este método de modernización del conducto, el tamaño del conducto de ventilación grande se reduce considerablemente y algunos de los canales de satélite se cortan. Como resultado, si antes el aire a través de los canales satelitales entró silenciosamente en el conducto de ventilación, ahora descansa en la partición en la salida.

Además, debido al estrechamiento agudo del área del conducto frente al cuello de botella, se forma un área de alta presión, que tampoco mejora la ventilación. Como resultado, la tubería simplemente no puede trabajar físicamente con la misma productividad que antes, y parte del aire contaminado regresa a las habitaciones. Para arreglar la situación solo se puede restaurar la geometría de la estructura, afortunadamente, estas obras se pueden hacer con sus propias manos.

Guía de recuperación

La tarea principal es obtener, al final del trabajo, las dimensiones iniciales de la caja de ventilación (antes de su modificación).

Las instrucciones para realizar un trabajo se ven así:

  • elimina el material de acabado de las partes restantes de la estructura;
  • Necesito exponer el espacio interior. Para hacer esto, es necesario quitar parte de las paredes y ambos pisos;

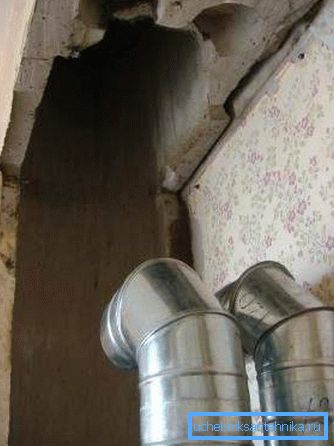

Paredes y suelos removidos.
  • dependiendo de qué material se utilizó para la construcción de la caja, el material se elige para sintonizarlo;

Presta atencion Antes de enganchar las paredes, debe restaurar la parte de corte de los canales satelitales provenientes del departamento subyacente. Para ello, puede utilizar conductos de plástico o metal.

  • La restauración del conducto de ventilación permite replantear sus paredes. Para esto, los bloques de espuma o placas de yeso se usan con mayor frecuencia: las paredes no estarán sujetas a cargas pesadas, pero su excelente trabajabilidad solo acelerará las reparaciones;

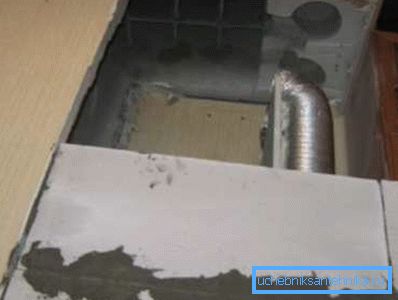

Restauración de la pared
  • Una vez que se haya restaurado la geometría de la caja, solo será necesario verificar su trabajo (los vecinos deben tener ventilación en la parte inferior) y volver a recortar las paredes.

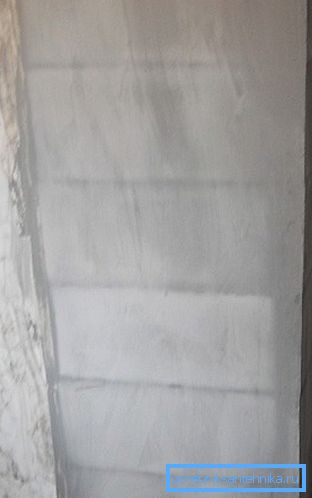

La caja se ha convertido en la misma que antes de la reparación fallida.

Presta atencion Para la partición interna, no se recomienda utilizar chapa fina, madera contrachapada, etc. En el futuro, esto puede causar problemas con el ruido, y esta deficiencia se puede corregir solo si se eliminan las paredes de la caja.

En algunos casos, puede ser necesario hacer cajas para ventilación que se llaman "desde cero" cuando se demolió por completo. El orden de ejecución del trabajo sigue siendo el mismo, solo el volumen aumenta ligeramente.

Cajas de plástico y metal

Muy a menudo hay referencias a cajas de plástico y metal. Cuando se aplica a la ventilación, la definición de cajas de plástico para ventilación generalmente significa la sección del conducto desde la campana hasta la ventilación en la pared. Además, tales estructuras pueden usarse para ocultar un fragmento antiestético de una tubería, por ejemplo, en el área entre la campana y el techo.

Las cajas de plástico y metal para ventilación son buenas, ante todo, la apariencia. Como regla general, tales diseños no requieren un acabado adicional, y con el enfoque correcto pueden convertirse ellos mismos en una decoración interior.

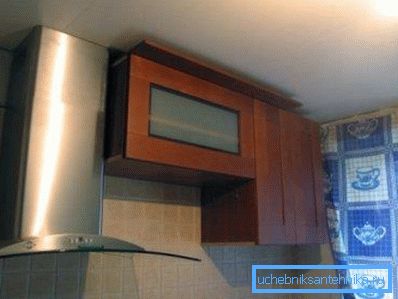

Un conducto de ventilación está oculto detrás de una caja de metal.

En cuanto a la forma de la sección, no existe una solución universal. Los conductos de aire redondos en términos de aerodinámica parecen preferibles, y una sección cuadrada (rectangular) es más fácil de instalar debido a las superficies planas.

Las dimensiones del conducto de ventilación de plástico se seleccionan en función de la potencia del escape, pero en la mayoría de los casos se utilizan tamaños tales como 204x60 mm, 120x60 mm y 110x55 mm. Con una reducción adicional en la sección transversal, su productividad será demasiado pequeña.

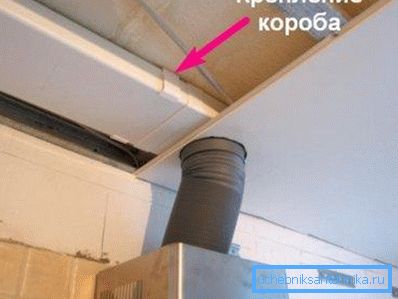

Caja de plástico escondida detrás de láminas de yeso.

Presta atencion Los tamaños indicados de cajas de plástico para ventilación tienen la misma altura, no por casualidad. Muy a menudo se enmascaran detrás de una partición de placa de yeso, por lo que la altura de la sección no supera los 60 mm.

Deshazte del ruido

Puede haber varias razones para el ruido:

  • alteración infructuosa de la caja;
  • uso de abanicos;
  • si se usaba una tubería corrugada, no se podía estirar lo suficiente en la etapa de instalación, por lo que su superficie se parece a una tabla de lavar y el aire hace mucho ruido cuando la toca.

En cualquiera de estos casos, necesitará aislamiento de aislamiento del conducto de ventilación.

Hay varias formas de combatir el ruido:

  • Cubrir la caja con una capa de aislamiento acústico. Dicho material puede ser autoadhesivo, en cuyo caso es suficiente simplemente pegarlo sobre toda la superficie de la caja;
Representación esquemática del aislamiento acústico exterior.

Presta atencion Existe la opción de colocar un aislamiento acústico en la superficie interna de la caja, pero en este caso hay una alta probabilidad de humedecimiento del material y el desarrollo de hongos en él.

  • Si la fuente principal de ruido es un ventilador, entonces puede volver a instalarlo utilizando inserciones flexibles antivibración. O simplemente sustitúyalo por uno menos ruidoso, además, se puede instalar una instalación especial detrás del ventilador para combatir el ruido;
  • Se puede utilizar silenciador lamelar;

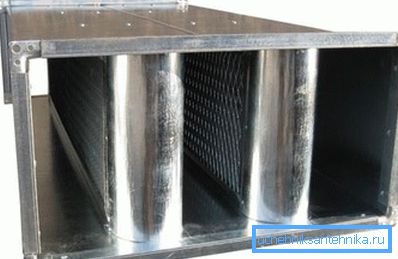

En la foto - placa silenciador.
  • Los conductos de aire rígidos se pueden reemplazar por otros flexibles, la fricción del aire en sus paredes se reducirá significativamente y, por lo tanto, el problema del ruido desaparecerá.

Al final

La ventilación es un sistema bastante frágil y es muy fácil interferir con su rendimiento mediante una intervención inexacta. En particular, las cajas de ventilación están en riesgo: el trabajo analfabeto con estos elementos del sistema conduce a consecuencias desagradables.

Para evitar esto, basta con seguir las recomendaciones propuestas en el artículo. El video de este artículo muestra en etapas el proceso de restauración del conducto de ventilación.
