Automatización para la ventilación: funciones,

16-08-2018
Ventilación

La automatización de los sistemas de ventilación y aire acondicionado le permite organizar la supervisión y el control de los procesos principales, así como garantizar la seguridad y la eficiencia energética de los sistemas de ventilación. Queremos hablar sobre el propósito, las principales características y características que distinguen la automatización de los sistemas de ventilación.

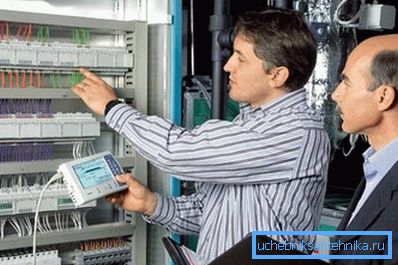

Se ajusta automáticamente para la ventilación con sus propias manos utilizando dispositivos especiales.

Automatización de ventilación

Propósito

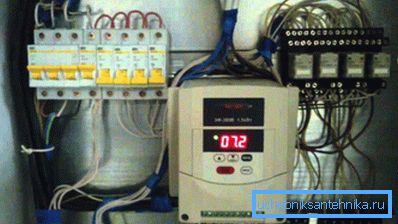

La automatización de la ventilación y el aire acondicionado - la principal tarea de gestión.

Los sistemas modernos de aire acondicionado y ventilación son complejos complejos de instrumentos, centrales eléctricas, calentadores y canales que pueden proporcionar los parámetros de microclima necesarios en la sala solo si todos los componentes y ensamblajes funcionan juntos (consulte aquí cuáles son los intercambiadores de calor para ventilación).

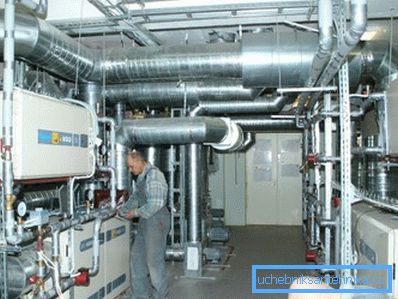

La automatización de los sistemas de ventilación le permite hacer frente a la difícil tarea de su mantenimiento.

Para garantizar esta condición, los ingenieros modernos han creado dispositivos, sensores y mecanismos especializados con los que puede ensamblar un sistema de control y protección de ventilación.

Un sistema creado de manera competente resuelve todo un conjunto de tareas, entre las cuales las más significativas son:

  • Seguimiento, seguimiento y control de todos los parámetros del sistema. Alerta por fallas, condiciones peligrosas, otras emergencias y eventos. Los modernos medios de control y monitoreo permiten al operador rastrear en tiempo real todos los indicadores importantes del estado del sistema y su cumplimiento con el modo deseado;
  • Análisis de los datos de monitoreo y corrección del funcionamiento de cada dispositivo individualmente y del sistema en su totalidad de acuerdo con los parámetros y modos preestablecidos. La automatización del control recopila datos mediante sensores, los analiza mediante la potencia de cálculo, decide realizar cambios en el trabajo y envía una señal a los mecánicos de ejecución o dispositivos de inicio / parada;
  • Protección de los circuitos de agua para calentar el suministro de aire y válvulas contra la congelación en invierno. Usando termostatos, el sistema monitorea la temperatura de los calentadores y evita que caiga por debajo de un valor crítico;
  • Cambio de los modos de funcionamiento del sistema según la hora del día, el día de la semana, las condiciones meteorológicas y la carga en la habitación. La automatización del control de ventilación según un programa dado, así como sobre la base de datos de monitoreo, puede poner en funcionamiento plantas eléctricas adicionales, apagar los ventiladores en funcionamiento o cambiar su velocidad de rotación, encender o apagar los secadores de aire, etc .;
  • Corte de corrientes de cortocircuito u otros modos de emergencia para proteger la electrónica y los conductores del peligro de quemado.

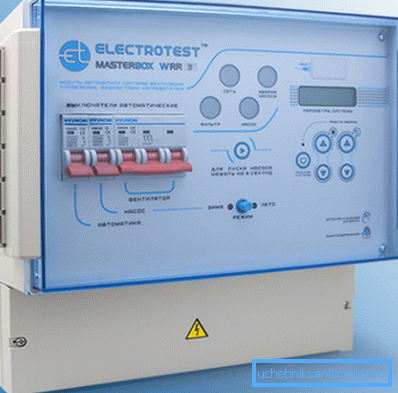

Blindaje automático de ventilación en forma de armario de pared.

Presta atencion Como puede ver, la automatización de los sistemas de ventilación resuelve una serie de tareas importantes que serían imposibles de manejar por parte del personal del personal operativo.

Nodos principales

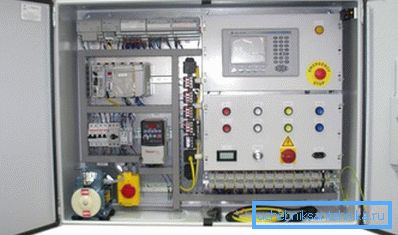

Automatización de la ventilación del gabinete de control.

Debe decirse de inmediato que el diseño de la automatización de los sistemas de ventilación es un problema de ingeniería bastante complicado, para cuya solución es necesario tener una serie de conocimientos teóricos y cierta experiencia.

También es importante saber:

  • la estructura de un sistema similar;
  • Sus principales componentes y partes;
  • Lógica de trabajo e interacción de todas sus partes y agregados.

Para elegir el conjunto más adecuado de instrumentos y controles para condiciones específicas, es necesario conocer la gama de productos de diferentes fabricantes, tener experiencia en la operación de varios dispositivos, conocer los comentarios de los usuarios, conocer el modelo en términos de relación precio / calidad. En resumen, necesitas estar "en el tema".

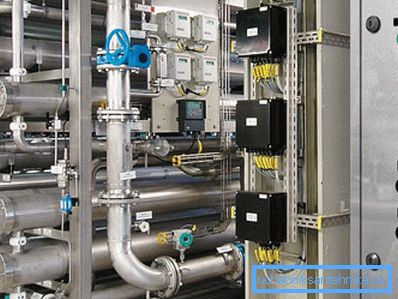

Solo un especialista calificado podrá diseñar una automatización de ventilación competente.

Los complejos automáticos modernos están equipados con varios equipos, tanto analógicos como digitales, que comprenden tres grupos principales:

  1. Dispositivos sensores y sensores. Este grupo incluye varios medios para recopilar información sobre el estado real del sistema mediante diversos parámetros: temperatura, presión, humedad del aire, intensidad de corriente, etc. La información obtenida se convierte en una señal eléctrica que se envía a la entrada del controlador;
  2. Reguladores y controladores. Este grupo de dispositivos recopila y analiza los datos obtenidos de los sensores y, de acuerdo con el análisis, da órdenes a los mecánicos o interruptores de ejecución que cambian el modo de operación del sistema o sus partes individuales. Los reguladores pueden montarse sobre la base de circuitos lógicos analógicos o consisten en equipos digitales con software;
  3. Mecánica ejecutiva. Incluye varios actuadores, reguladores, interruptores y otros mecanismos que implementan la implementación de comandos de los controladores para cambiar ciertos parámetros de la operación de ventilación. Esto puede ser una válvula automática para la ventilación de entrada, un servoactuador, un interruptor de corte de corriente, un control de velocidad del rotor del motor eléctrico, etc.

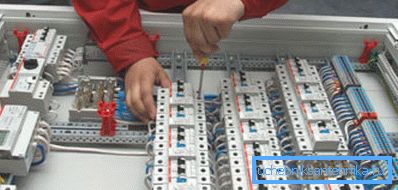

La instalación de ventilación automática es mejor confiar a los expertos.

Presta atencion Independientemente de la complejidad del sistema de control, de una forma u otra, incluirá los nodos listados. Dependiendo de las tareas, otros nodos pueden agregarse a estos nodos, pero sin sensores, controladores y actuadores, no funcionará.

El conocimiento de la lógica del sistema no lo convertirá en un experto en el campo de la automatización, pero el autor del artículo no tuvo esa tarea, porque todas las personas adecuadas entienden que leer artículos para calificar no es suficiente. Sin embargo, ahora podrá hablar con especialistas en el mismo idioma, entendiendo qué es exactamente lo que le ofrecen y por qué es necesario.

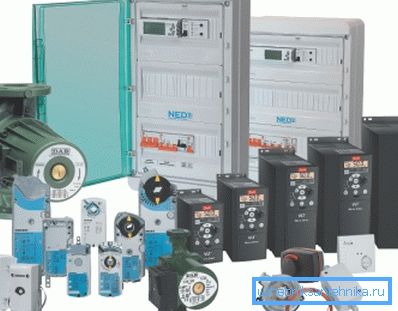

Varios dispositivos y componentes de sistemas de control automático.

Presta atencion La mayoría de las compañías que venden sistemas de control automatizados brindan servicios complementarios que incluyen entrega, diseño, instalación, mantenimiento y reparación de la automatización de la ventilación.

Características y beneficios

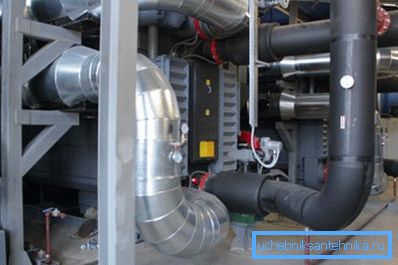

En la foto - un ejemplo de ventilación moderna, que no puede prescindir de la automatización.

Con el desarrollo de la tecnología de computación digital en el fondo del progreso técnico general, el ingeniero tuvo la oportunidad de crear circuitos lógicos complejos y resolver tareas complejas de múltiples pases utilizando ingeniería y electrónica sin intervención humana. Todos los sistemas de ventilación modernos están diseñados con esta oportunidad en mente, por lo que no pueden prescindir del control automático.

Presta atencion La automatización es necesaria no solo porque es más conveniente y eficiente controlar las fuerzas del operador, sino también porque el operador no puede resolver las tareas que la tecnología de hoy puede manejar.

Los sistemas automatizados le permiten monitorear simultáneamente una cantidad casi ilimitada de parámetros, tomar decisiones instantáneas y precisas, realizar cálculos y cálculos complejos, ejecutar comandos de manera estrictamente oportuna y correcta. No hay fatiga, falta de atención y otros factores humanos.

El conjunto mínimo de funciones que realiza la función automática, con raras excepciones, es:

  • Control y ajuste de la velocidad del ventilador;
  • Control de la temperatura del agua de retorno y protección de los calentadores contra la congelación;
  • Monitoreo de los parámetros del aire interior y la implementación de la gestión estratégica del sistema basada en el rendimiento de su producto principal: el microclima dentro del objeto;
  • Indicación del grado de contaminación de los filtros de purificación de aire y advertencia al operador sobre la necesidad de reemplazarlos;
  • Poner el sistema o sus partes individuales en modo "inactivo" apagando la capacidad no utilizada y activando los nodos "inactivos" si es necesario;
  • Protección de motores, conductores y componentes electrónicos contra sobrecargas y cortocircuitos;
  • Indicación del estado del sistema y sus modos de funcionamiento con la salida de señales en la pantalla, el control manual y el ajuste mediante diversos órganos y software.

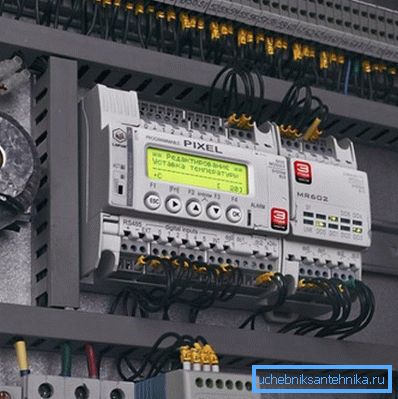

El manual requiere una automatización moderna para monitorear el estado del sistema y controlarlo manualmente.

Presta atencion La ventaja del control automático es que carece de factores humanos y errores, es capaz de trabajar las 24 horas del día y resolver simultáneamente una gran cantidad de tareas complejas en poco tiempo.

Conclusión

Los complejos sistemas de ventilación integrados no pueden funcionar sin el control y monitoreo automáticos (también descubra por qué necesita ventilación en ventanas de plástico).

El diseño, la instalación y el ajuste de la automatización deben ser realizados por especialistas calificados, quienes pueden ver el trabajo con la ayuda del video en este artículo.
