Ventilación de aguas residuales en una casa particular.

Sin una tubería de embudo u otros dispositivos, un olor desagradable al romper o secar el sello de agua penetrará en la habitación, lo que empeorará enormemente la comodidad de vivir. En este artículo se tratará la ventilación de las aguas residuales en una casa privada y cómo hacerlo usted mismo.

¿Por qué necesitamos ventilación y sus tipos?

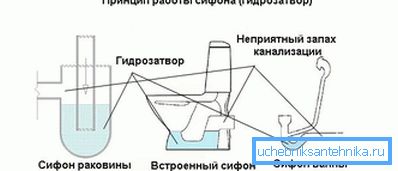

Si la casa tiene elevadores con un diámetro de más de 50 mm o en un edificio de más de un piso, es necesario equipar el sistema de ventilación de aguas residuales. El hecho es que cuando una gran cantidad de agua se drena bruscamente (por ejemplo, de un barril de descarga de una taza del inodoro), se crea un vacío en las tuberías. Como resultado, el agua se drena de los sifones. Y si no hay ningún obstáculo para el olor (es la válvula de agua en el sifón lo que es un obstáculo), entonces entrará libremente en la habitación.

Incluso si su sistema de alcantarillado está equipado con tuberías con una sección suficientemente grande y el flujo de agua no las bloquea por completo (y, por lo tanto, no crea un vacío), los "aromas" todavía pueden entrar. Esto se debe al pequeño tamaño de los sifones. Si no utiliza la unidad sanitaria durante 3 a 5 días, el agua puede evaporarse simplemente. Como resultado, la barrera del olor desaparece.

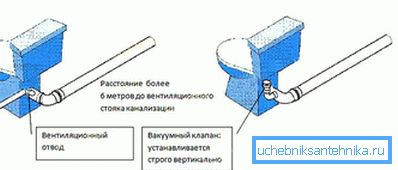

Todos estos problemas pueden solucionar la ventilación, lo que puede hacerse fácilmente con sus propias manos. Es de dos tipos:

• tubo de abanico ordinario;
• utilizando una válvula de vacío.

Ambas opciones se utilizan a menudo en casas privadas y apartamentos. Pero la instalación de un tubo de ventilación se considera la más efectiva, y la válvula de vacío desempeña el papel de un suplemento.

Pipa divertida

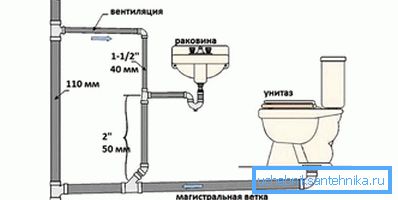

Ahora le diremos cómo hacer que la ventilación se levante con una tubería divertida. Este dispositivo es una continuación del elevador de alcantarillado, que se muestra en el exterior. Muchos han visto pequeñas secciones de tuberías ubicadas en el techo de casas privadas, y son la ventilación de alcantarillado.

El principio de su funcionamiento es bastante simple. El aire caliente de la alcantarilla se eleva y sale. Como resultado, se crea un pequeño vacío dentro de la tubería, como la tracción en la estufa, para que el aire fluya desde la habitación hacia el sistema de alcantarillado, y no al revés.

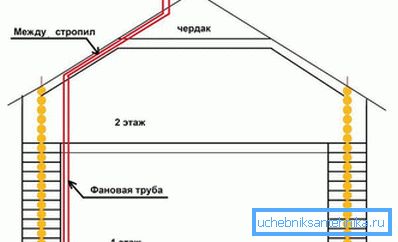

Sugerencia Como regla general, el tubo del ventilador se muestra en el techo a través de un eje especial, que debe proporcionarse durante la fase de construcción. Si esto no se hace, puede llevarlo horizontalmente a un lado, a través de la pared.

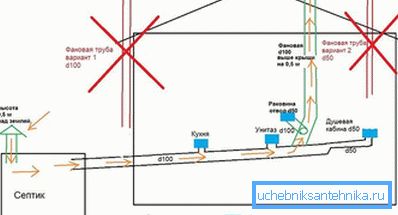

Al crear una ventilación de alcantarillado con una tubería de embudo, se deben tener en cuenta las siguientes recomendaciones y sugerencias:

• la altura del embudo debe ser al menos a 0,5 m del nivel del techo, y si se proporciona la presencia de un espacio en el ático, este valor aumenta a 3 metros;
• el diámetro de la cubierta debe ser igual al diámetro de la tubería vertical;
• Si tiene varias canalizaciones de alcantarillado, entonces pueden conectarse en la parte superior y equiparse con un tubo de ventilación;
• No está permitido combinar la ventilación del alcantarillado con una chimenea o con un sistema de ventilación por extracción de gases;
• No es deseable instalar una tubería de embudo cerca de ventanas y balcones, el olor puede entrar en la habitación. Mejor si entre el capó y las aberturas de la ventana serán al menos 4 metros;
• Si tiene un techo de pendiente múltiple, no se recomienda sacar el tubo del embudo debajo de una de las rampas. En este caso, simplemente puede ser cortado o roto por la nieve.
• Tampoco es recomendable equipar la parte superior del capó con un deflector. Si se hace esto, puede formarse condensado, que se congelará en invierno y bloqueará la ventilación (o reducirá su efectividad).

Cuando se organiza la ventilación de aguas residuales, se hace una tubería de embudo (como regla) del mismo material que el tubo ascendente. De hecho, el capó será una continuación de la tubería vertical horizontal, derivada del techo. Debe tenerse en cuenta que el uso de hierro fundido (es decir, este material todavía se encuentra a menudo en las alcantarillas) es indeseable. La plancha comenzará a oxidarse y la tubería simplemente caerá. Es mejor si la salida del ventilador es de plástico.

Sugerencia Otra recomendación es calentar la pipa divertida. Por supuesto, siempre será más cálido que el aire circundante. Pero si en su región hay heladas severas, el aislamiento no será superfluo. Además, el aislamiento es simplemente necesario si el sistema de alcantarillado se usa irregularmente, por ejemplo, en la casa de campo.

Usando una válvula de vacío

Hay situaciones en las que la creación de un sistema de ventilación de alcantarillado convencional es imposible. ¿Qué hacer en este caso? Y en tal situación, puede encontrar una salida: este es el uso de una válvula de vacío.

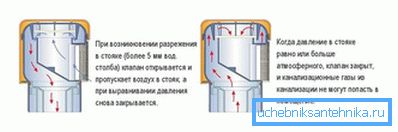

Dicho dispositivo funciona de acuerdo con el siguiente principio:

• en el caso hay un resorte y un sello de goma;
• Tan pronto como se forma un vacío dentro del tubo ascendente (cuando se drena bruscamente una gran cantidad de agua), el resorte abre el sello. Como resultado, el aire de la habitación ingresa al sistema e iguala la presión;
• después de eso, la primavera vuelve a su lugar y evita que un olor desagradable entre en la habitación.

Por supuesto, la válvula de vacío no es un reemplazo completo del embudo, pero hace un excelente trabajo con algunas de sus funciones. Pero si el agua en el sifón se seca, tal dispositivo no podrá ayudar a lidiar con el olor desagradable.

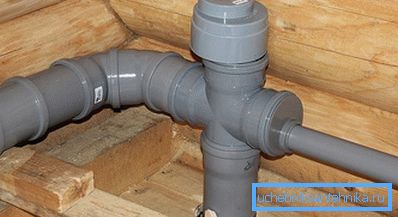

Sugerencia La válvula de vacío está instalada en la parte superior de la tubería vertical. En este caso, el dispositivo debe estar en una habitación cálida, donde la temperatura no caiga por debajo de cero.

Si es imposible instalar el dispositivo en un elevador, entonces se monta en cualquier tubo horizontal. Algunas reglas deben ser consideradas. A saber:

• la válvula debe instalarse por encima del punto de conexión al sistema de alcantarillado del drenaje más alto de la unidad de plomería;
• si la habitación tiene un desagüe en el piso (por ejemplo, una cabina de ducha), entonces la válvula de vacío se instala al menos a 35 cm del revestimiento del piso;
• el dispositivo debe poder liberar la entrada de aire (y su temperatura debe ser superior a cero);
• La válvula debe tener acceso libre para su reparación y apertura manual.

Creando ventilación externa

Si su casa está equipada con un sistema de alcantarillado autónomo, entonces puede usar ventilación externa para ello. Esto es posible si hay un tanque séptico u otra instalación de limpieza en el sitio. En este caso, puede recurrir a dos opciones de ventilación externa:

• Conclusión del capó a lo largo de la pared de la casa. Externamente, se verá como un drenaje, solo el extremo de la tubería estará por encima del nivel del techo. La campana está conectada a la salida de alcantarillado de la casa y está sujeta con abrazaderas a la pared;

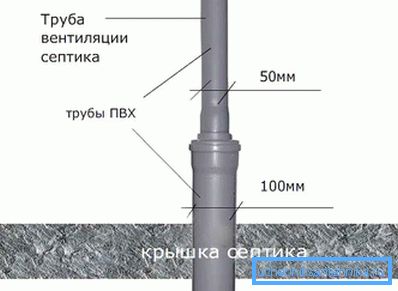

• la segunda opción implica la instalación de un tubo de ventilación en el tanque séptico u otra planta de tratamiento de aguas residuales usada. Esto es bastante conveniente, ya que el capó estará ubicado lejos de la casa (a al menos 5 m de distancia), lo que elimina la aparición de un olor desagradable cerca de la vivienda.

La instalación de ventilación externa puede ayudar si la casa no tiene un canal de alcantarillado. A menudo, esto se encuentra en casas pequeñas de una sola planta o en áreas suburbanas. Al utilizar estos métodos, es recomendable instalar una válvula de vacío en interiores para mejorar el sistema de ventilación.
