Tubos rectangulares de acero - información técnica y

A la mención de la tubería, a la mente primero viene un producto de sección transversal circular, que se utiliza para colocar tuberías, aguas residuales y calefacción. Pero la demanda y los tubos, cuya forma difiere del círculo, en particular rectangular. Para elegir la tubería correcta, es útil familiarizarse con los requisitos reglamentarios y las reglas de etiquetado.

Información general

Las secciones cuadradas y rectangulares nunca se utilizan para sistemas de plomería o calefacción. Las ventajas de una tubería cuadrada se hacen evidentes cuando se instala, por ejemplo, el marco de cualquier estructura.

Al hacer todo el trabajo con tus propias manos, puedes notar varias ventajas a la vez:

• bajo peso;
• alta resistencia;
• excelente resistencia a la torsión;
• velocidad de instalación;
• apariencia elegante.

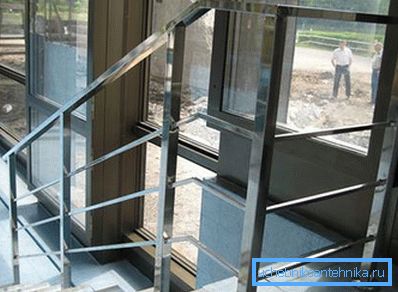

Además, la superficie plana también es práctica. Se puede colocar fácilmente en la superficie de la pared y, al instalar, por ejemplo, una barandilla, la parte superior de un tubo de perfil es mucho más difícil de instalar.

Marco regulatorio

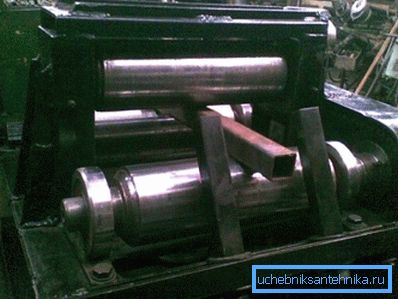

La producción de la tubería del perfil se realiza pasando la tubería a través de una serie de rodillos, que le dan la forma deseada. En este caso, el cumplimiento del producto final con los tamaños especificados en los surtidos se controla de manera bastante estricta.

En cuanto a los documentos normativos, puede seleccionar todo un "grupo" de normas que contienen información completa sobre los tamaños estándar de la cartera de perfiles:

• GOST 8645-68, GOST 8645-86 y GOST 8645-82: estos documentos indican los requisitos y tamaños de las tuberías rectangulares de acero;

• GOST 8639-68 y GOST 8639-82 en una gama de tubos rectangulares de acero contienen información básica sobre secciones cuadradas;

• GOST 30245-03: en él puede encontrar datos en la tubería, tanto en forma de cuadrado como de sección en forma de rectángulo. Además, contiene requisitos para la resistencia de la soldadura.

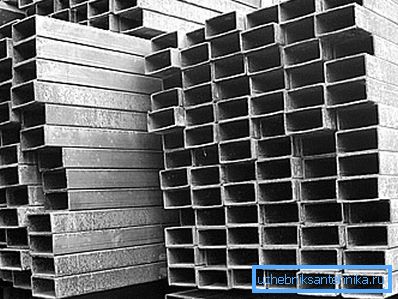

Tubería rectangular de acero

En este caso, se debe prestar atención primero al ancho y la altura del producto, así como al grosor de la pared. Además, debe comprender que las esquinas están redondeadas, por lo tanto, el radio de curvatura también está controlado.

Presta atencion Redondeo en las esquinas de la tubería - una medida necesaria. Si las esquinas no estuvieran redondeadas, durante la deformación torsional en estos lugares se observarían concentraciones de tensión, lo que compromete la estabilidad de la estructura.

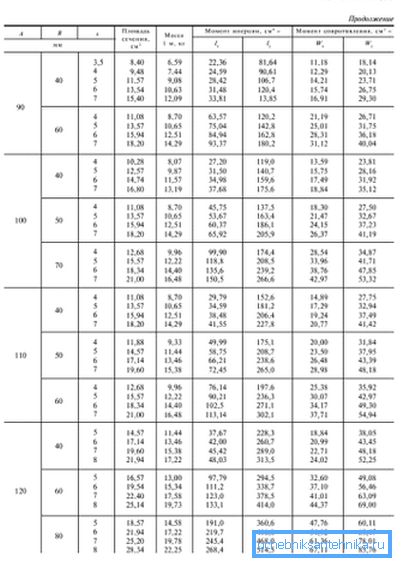

GOST 8645-82 en una tubería de acero rectangular se extiende a las tuberías electrosoldadas, así como a las laminadas en caliente y en frío. Según el surtido, los tamaños pueden estar en el rango de 15x10 mm a 180x150 mm.

Y si se pueden usar las dimensiones mínimas, excepto una barandilla, la altura de la tubería de más de 10 cm le permite usarla ya como elemento de la estructura de soporte.

Los tubos de acero rectangulares según GOST 8645-86 deben cumplir los mismos requisitos que se especifican en la norma de 82 años. Las diferencias son más cosméticas y se relacionan con los requisitos para cumplir con las dimensiones geométricas especificadas.

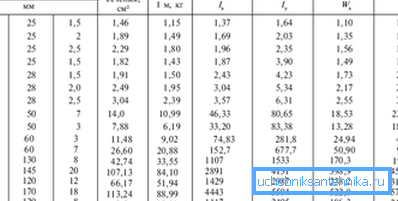

Según esta norma, se pueden producir dimensiones especiales, de acuerdo con el cliente, su diámetro puede ser de 28x25 mm a 196x170 mm. En cuanto a los radios de curvatura, la regla general es que el radio no debe exceder el doble del espesor del metal.

Presta atencion En algunos casos, el radio se puede aumentar para triplicar el grosor del metal. Pero se requiere aprobación previa con el cliente.

GOST 8645-68 para un medidor de tubo rectangular de acero contiene la misma información, solo los tamaños difieren ligeramente. Según este documento, las dimensiones estándar siguen siendo las mismas, y en cuanto a tamaños especiales, están en el rango de 28x25 mm a 230x100 mm.

El marcado de la tubería contiene información completa no solo sobre las dimensiones de la sección, sino también sobre el material del que está hecha.

El marcado es ligeramente diferente dependiendo de la longitud, tales opciones son posibles:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

La instrucción de decodificación es la misma en cualquier caso; de izquierda a derecha se indican: las dimensiones geométricas de la sección y el GOST, según el cual se produjo la tubería, también indicaron la longitud de la tubería o la multiplicidad de la longitud, en el denominador, el tipo de acero y el estándar al que corresponde.

El ejemplo muestra los siguientes tamaños:

• en el primer caso, un tubo rectangular de acero según GOST 8645-68 tiene una sección transversal de 90x40 mm de tamaño y un grosor de pared de 4.0 mm, longitud no medida, acero B10;
• de todos modos, pero la longitud es de 6,0 m;
• Las dimensiones geométricas siguen siendo las mismas, pero la longitud es un múltiplo de 1,25 m.

Presta atencion El momento de resistencia y otras características estáticas se calculan en función de un espesor de pared de 1,5 mm. Teniendo en cuenta que el grosor del metal puede alcanzar 15-18 mm, si se planifican cargas serias, es mejor volver a calcular estas características en función de las dimensiones reales de la pared.

Tubería cuadrada

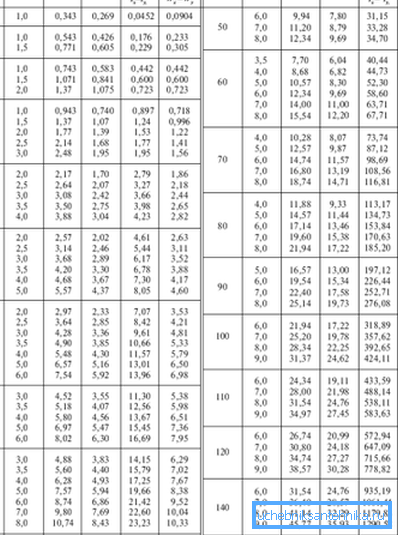

GOST 8639-68 para una gama de tubos rectangulares de acero es más correcto llamar el estándar para un tubo cuadrado, porque la altura y el ancho de la sección son iguales. Los tamaños, por supuesto, difieren del rectángulo, el tamaño mínimo es 10x10 mm y el tamaño máximo es 180x180 mm. Además, es posible producir tamaños especiales, desde 32x32 mm hasta 65x65 mm.

Presta atencion En el surtido, algunos tamaños están entre corchetes, lo que significa que este tamaño se considera recomendado para la mayoría de las tareas. Relación calidad-precio y máxima eficiencia.

Además, como en el caso de una sección rectangular, la magnitud del radio de la esquina se normaliza. En general, el radio no debe ser inferior al doble del espesor del metal. Y solo para el tamaño de 60x60x4 mm se puede hacer una excepción y el radio se puede aumentar hasta tres veces el espesor de la pared (pero esto requiere el consentimiento del cliente).

Además, ambas normas contienen requisitos bastante estrictos para la geometría del producto en sí, no solo las dimensiones de la sección, sino también la curvatura y la desviación del ángulo de 90 están estrictamente controladas. y así sucesivamente

Por ejemplo, una tubería de acero rectangular electrosoldada según GOST 8369-68 debe cumplir con los siguientes requisitos:

• la desviación del grosor de la pared de la norma depende del método de producción, por lo que para los productos laminados sin costura, el grosor del metal no debe diferir de los datos de rango en más de + 12.5% ​​o -15%, la tubería soldada eléctrica - ± 10%, y para el estirado en frío - 12.5 %;
• especialmente el cumplimiento de la forma afecta el trabajo bajo carga, por lo que la desviación del ángulo entre las paredes no debe exceder de ± 1.5?
• La curvatura máxima no debe exceder 1 mm por 1 m de longitud, este parámetro es fácil de verificar con sus propias manos;

Además, se imponen restricciones a parámetros tales como un empate (implícito por la concavidad de los lados), la longitud del producto terminado, etc.

Requisitos regulatorios actuales

Si en el pasado las características principales de las tuberías cuadradas y rectangulares se normalizaron con documentos diferentes, entonces el GOST 2003 combinó los tamaños de estos dos tipos de secciones. Esto facilita un poco el trabajo con el documento.

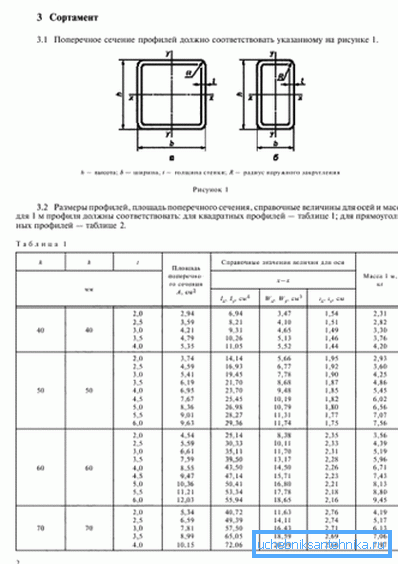

El GOST 30245-03 para un medidor de tubería rectangular de acero consta de 2 tablas, la primera muestra los tamaños estándar de las tuberías cuadradas y la segunda para las tuberías rectangulares.

En comparación con los documentos enumerados anteriormente, los tamaños varían ligeramente:

• para una sección cuadrada, las dimensiones mínimas son 40x40 mm, y las dimensiones máximas son 300x300 mm;
• en el caso de un rectángulo, las dimensiones están en el rango de 50x25 mm a 400x200 mm.

En cuanto a la longitud, entonces según GOST 30245-2003 puede ser igual a 6.0, y el máximo se establece en 13.0 m (pero solo con el consentimiento del cliente). Para la producción en masa, se utiliza un rango de tamaño de 6,0 a 12,0 m.

La diferencia con los estándares de años anteriores también se nota en los requisitos de geometría. También se presta atención a la resistencia de la soldadura, las reglas de marcado, almacenamiento, etc.

Criterios de selección

Es importante poder trabajar con la mezcla de productos. Es decir, al conocer el propósito de la estructura y tener una mesa con tamaños estándar (así como las características estáticas de la sección), debe poder elegir la opción que desee. Y si durante la colocación del suministro de agua o la producción de aguas residuales fue de importancia decisiva, en el caso de una tubería de perfil, se debe prestar atención a la resistencia estructural, el precio también se tiene en cuenta.

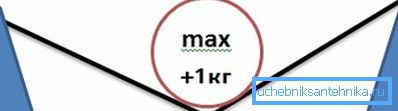

El requisito principal es que solo se permite la deformación elástica (es decir, después de aplicar la carga, la estructura volverá a su posición original y, con su aplicación a largo plazo, la deformación no aumentará). Si el cálculo se realiza de forma independiente, se debe tener en cuenta la naturaleza de la deformación (flexión, compresión axial, torsión); se necesitarán tuberías GOST para determinar las características estáticas de la sección.

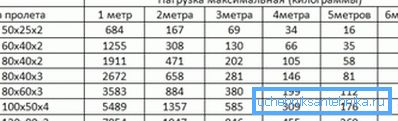

Es poco probable que alguien quiera calcular el diseño de forma independiente, y no todos podrán hacerlo. En esta situación, puede usar las tablas, que indican los tamaños aproximados para un tipo específico de carga.

En conclusión

Para no equivocarse al elegir un tubo rectangular, debe comprender la documentación reglamentaria y, al menos, imaginar las condiciones de funcionamiento de la estructura. Existen muchos estándares emitidos para canalizaciones de perfil, la información contenida en este artículo le permitirá navegar por ellos.

El video en este artículo muestra el uso de un tubo con forma como marco para una estructura futura.
