Tubos longitudinales de acero con soldadura eléctrica de

Los tubos longitudinales de acero con soldadura eléctrica son uno de los materiales más comunes al instalar tuberías de gas, tuberías de agua, sistemas de calefacción y otras tuberías. A continuación, analizamos más detenidamente las características de estos tubos, sus tipos y áreas de aplicación.

Tipos de tubos de acero.

En primer lugar, los tubos de acero pueden ser de varios tipos:

• Electrosoldado - tener una soldadura. Este método de producción es el más simple y menos costoso.

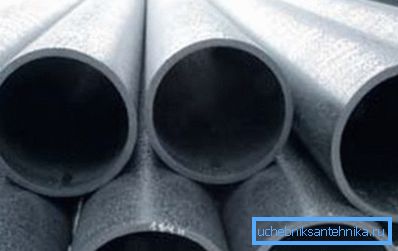

• Sin costura: este tipo incluye productos laminados en caliente y laminados en frío hechos de palanquilla de metal sólido.. Esta tecnología es más compleja y costosa, sin embargo, permite obtener productos con alta precisión de forma y resistencia mecánica.

Los productos eléctricos a su vez se dividen en dos tipos:

• Costura en espiral: la costura no tiene la apariencia de una espiral.. Este método le permite lograr una buena resistencia a la tracción.

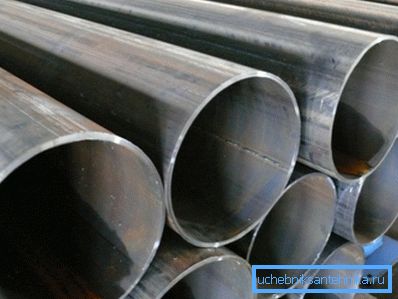

• Costura recta electrosoldada: la palanquilla tiene una costura longitudinal. Estos productos son más versátiles y más comunes. Con su uso, la mayoría de las líneas de agua están completas.

Características especiales

GOST 10705 91 para tubos longitudinales electrosoldados de acero permite su fabricación con un diámetro de 450 a 1420 mm.

Además, hay cuatro formas de su sección transversal:

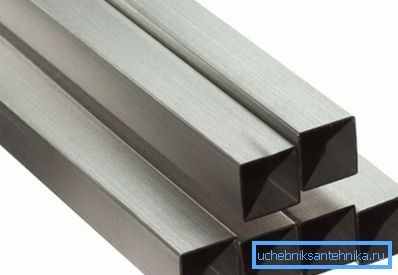

• Cuadrado
• Rectangular
• redondo
• Oval

Como regla general, el material de partida para estos productos es la banda, esta es una lámina de metal o cinta de acero, que en máquinas especiales se dobla en un tubo.

Según GOST, este producto está hecho de carbono y acero de baja aleación de los siguientes tipos:

• La calma
• Semi-calma
• Hirviendo

Al elegir, debe tenerse en cuenta que las características de la gama de estos productos son bastante heterogéneas. Por lo tanto, GOST 10706 76 para tuberías soldadas longitudinales soldadas eléctricamente de acero las subdivide en cuatro grupos:

Caracteristicas

Según GOST 10704 91 para tuberías longitudinales soldadas eléctricamente, pueden tener los siguientes parámetros:

Estos tubos longitudinales vienen en dos clases de precisión:

• Con el recorte de los extremos - con esto se eliminan las rebabas.
• Sin recorte, no se eliminarán las rebabas.

Según GOST 10706 91 para este producto, la desviación máxima posible de su longitud depende de la clase de precisión. Para la primera clase, este valor es +15 mm, y para la segunda - +100 mm.

Méritos

Entre las ventajas de los tubos soldados eléctricamente se encuentran los siguientes puntos:

• Amplia mezcla de productos debido a la tecnología de producción.
• El diámetro máximo puede ser de 1,4 metros (el grosor de la pared en este caso es de 32 mm), mientras que los análogos de rodadura pueden tener un diámetro de no más de 550 mm.
• El peso de un tubo longitudinal de acero soldado eléctricamente es relativamente pequeño en comparación con el análogo rodante, lo que simplifica el transporte y la instalación.
• Buena resistencia, lo que permite que la tubería resista la tensión mecánica y la alta presión interna en el sistema.
• Volumen mayor con el mismo diámetro, en comparación con análogos de rodadura. Esto permite bombear más gas en las tuberías.
• Bajo precio, en comparación con otros tipos de tubos de acero.

Sugerencia El montaje de la tubería se realiza mediante una máquina de soldar. Teniendo la habilidad para trabajar con esta herramienta, puede hacer el trabajo usted mismo.

Desventajas

Las desventajas de los productos incluyen:

• Un coeficiente de rugosidad bastante alto debido a la presencia de una soldadura.
• Menor resistencia en comparación con los análogos de rodadura, lo que también se debe a la presencia de la soldadura.

Características de producción

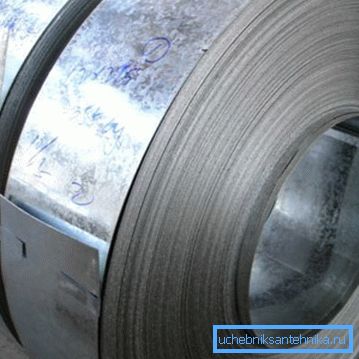

Como se mencionó anteriormente, el material para la fabricación de productos de este tipo es una tira, que se suministra en forma de rollos.

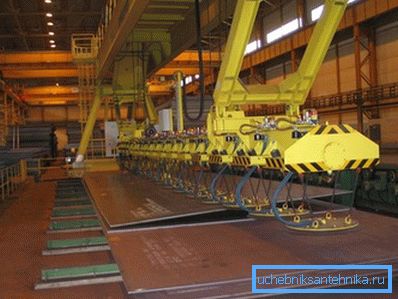

La tecnología de producción es la siguiente:

• En primer lugar, el material se prepara, se desenrolla y se corta en tiras.
• Luego las tiras se doblan en una cinta. Cabe señalar que este proceso es continuo, por lo que esta cinta también se llama interminable.

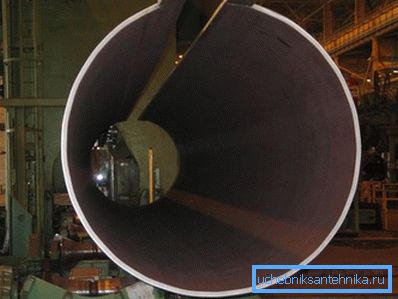

• Después de eso, en las fresadoras, se forma una pieza en bruto con una costura abierta y una sección circular de la cinta.
• A continuación, la costura se suelda mediante soldadura eléctrica. Actualmente, hay cuatro métodos de soldadura, cada uno de los cuales tiene sus propias ventajas y desventajas. Al elegir un método, la prioridad es la confiabilidad y la durabilidad, ya que estos indicadores determinan la clase del producto.

• El producto terminado está calibrado, lo que permite obtener el diámetro exacto y el espesor de las paredes.
• La soldadura se monitoriza utilizando puntos de vórtice o ultrasonidos. Esta etapa es muy importante, ya que la durabilidad del producto depende de la soldadura.
• La etapa final es el corte de productos terminados en segmentos de la longitud deseada, que se envían posteriormente al almacén.

Presta atencion Al final del proceso de producción, los productos están etiquetados. La marca del producto informa sobre sus parámetros geométricos, el tipo de material de construcción que se utilizó y la clase de precisión del proceso de producción.

GOST 10704 76 para este tipo de tubería controla sus propiedades mecánicas. Al mismo tiempo, no se realiza el control químico de los productos.

Alcance

El alcance de los productos en cuestión es bastante extenso.

Más a menudo se utiliza en las siguientes áreas:

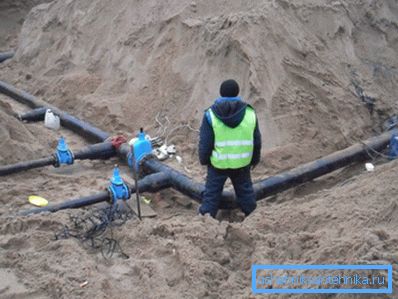

• Suministro de agua: se puede usar para suministro de agua fría y caliente, ya que el metal no es susceptible a temperaturas extremas y presión. (Ver también el artículo Distribución de tuberías de agua: características.)
• Sistemas de calefacción: los productos se utilizan ampliamente en la construcción de tuberías de calefacción urbana y local. Además, en los casos en que la temperatura del refrigerante supera los 95 grados centígrados, se permite usar solo materiales de acero. Además, la elevada rigidez del anillo y la buena resistencia a las cargas longitudinales hacen que una tubería de este tipo sea casi ideal para el cableado vertical.

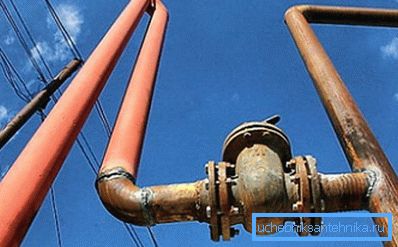

• Gasoducto y oleoducto: la popularidad de los productos en cuestión en esta industria se debe a su resistencia a un medio químico agresivo y su capacidad para soportar altas presiones (hasta 16 MPa).
• Los productos que pertenecen a la primera clase de precisión se utilizan en ingeniería y construcción. Es cierto que en la construcción con más frecuencia no usan tubos redondos, sino cuadrados, ya que tienen mejor resistencia y rigidez.

Presta atencion La instrucción para la instalación de tuberías de acero implica la preparación de bordes en las uniones cuando se sueldan tuberías, lo que permite asegurar la unión perfecta de las secciones en una unión soldada. Si el grosor de la pared es superior a 3 mm, el ángulo de bisel no debe superar los 45 grados.

Aquí, quizás, están todos los puntos principales que se pueden decir acerca de este tipo de tubería.

Conclusión

El tubo longitudinal eléctrico soldado es un producto universal que se utiliza en una variedad de diseños. El amplio alcance de su aplicación está asociado con un buen rendimiento y un costo relativamente bajo, en comparación con productos similares.

Desde el video en este artículo, puede obtener más información sobre este tema.
