Tubos de soldadura de plástico: una guía paso a paso para un

04-10-2018
Tubos

Las tuberías de plástico se utilizan actualmente en todas partes. Son más baratos que las contrapartes de metal, no son susceptibles a la corrosión, son bastante confiables y, lo que finalmente supera la elección en su dirección, se instalan fácilmente por su cuenta sin la invitación de plomeros profesionales. Hablaremos sobre cómo se hace esto en este artículo.

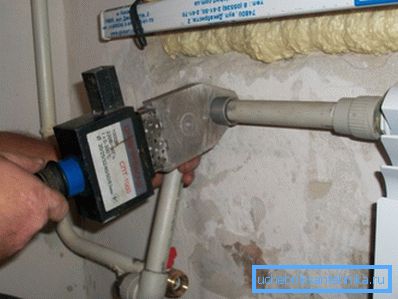

Los tubos de calefacción de polipropileno para soldadura lo hacen usted mismo.

Tipos de soldadura

Soldadura o, como también se denomina este proceso, los tubos de polipropileno se pueden soldar de tres maneras:

  1. Con electro-accesorios.. En este caso, para conectar las tuberías, se utilizan accesorios especiales, que tienen un anillo de cobre con dos cables externos en la parte interior. La máquina de soldadura habitual está conectada a él, el cobre bajo la influencia de una corriente eléctrica se calienta y funde el plástico, sellando la unión de manera confiable. Rápido y eficiente, pero bastante costoso de implementar.

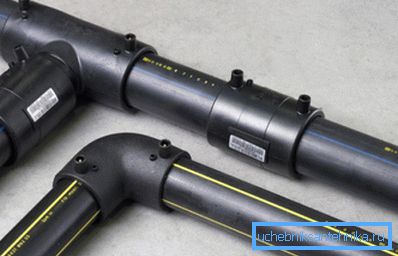

Fotografías de compuestos creados con el uso de electrofitting.

Consejo: los electrodomésticos son recomendados para uso industrial. En este caso, el nivel de rendimiento tendrá un valor mayor que el precio de los elementos de conexión y la presencia obligatoria de equipos costosos.

  1. "Frio". Aquí, la conexión de los elementos de la tubería se lleva a cabo mediante la aplicación de pegamento agresivo en sus uniones. La resistencia de la estructura terminada no es inferior a la soldada, pero su alcance está limitado solo por el sistema de suministro de agua fría y se excluyen las aguas residuales, la calefacción y el suministro de agua caliente.

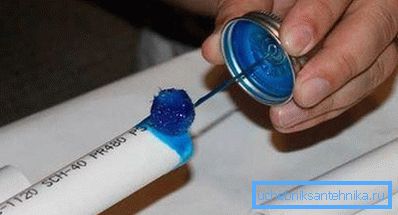

Soldadura de tubos de polietileno mediante el método “frío”.
  1. Polifusica o "en una campana". Esta es la implementación más versátil de soldadura para uso doméstico con acoplamientos y un soldador especial. Lo analizaremos con más detalle.
Instalación de tubos de soldadura de bricolaje y tubería

Ejecución paso a paso

La instrucción para soldar se presenta en la forma de realizar pasos sucesivos:

Paso 1: Preparación de la herramienta

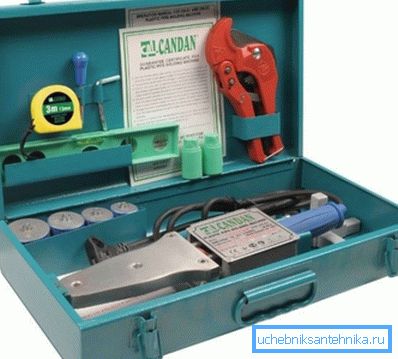

Maleta con herramientas necesarias para la soldadura de artículos de plástico.

La herramienta más importante es un soldador para soldar tubos, es él quien funde el polipropileno calentando los componentes de acoplamiento.

Consejo: no compre para las necesidades domésticas para comprar un dispositivo costoso con alta potencia. Este parámetro afecta solo la velocidad de calentamiento, pero no la calidad de la conexión.

En lugares difíciles de alcanzar, la soldadura se realiza mediante una unidad de forma especial. Elimina la posibilidad de conectar dos boquillas a la vez, pero con su ayuda es más fácil reparar una carretera dañada.

Soldador rectilíneo para tubos.

También necesitarás:

Herramienta Propósito
Boquillas especiales Acoplamiento para tubos de fusión y mandriles para accesorios de fusión
Cortatubos Le permite hacer un corte uniforme con un movimiento de la mano.
Afeitadora Elimina la capa reforzada.
Acetona Desengrasa la unión
Marcador o lapiz Aplica el marcado necesario.
Cinta métrica Realiza todas las medidas necesarias.
Trapos Elimina gotas de plástico aleatorias de las boquillas.

Consejo: en el caso de trabajar con productos cuyo diámetro exceda los 40 mm, debe utilizar una sierra para cortar. Dado que las cizallas simplemente no toman una sección tan grande.

Tijeras especiales para cortar tubos.

Paso 2: marcado y corte

Los tubos de polipropileno se venden generalmente en bobinas. Es decir, usted obtiene un producto largo de una sola pieza que debe cortarse en segmentos que sean cómodos según su planificación.

Para esto:

  1. Medir con una cinta métrica la longitud deseada.
  2. Agregue un par de milímetros para compensar la parte derretida y ponga una marca.
  3. Estrictamente perpendicular al producto traemos el cortador y en un movimiento suave hacemos un corte.

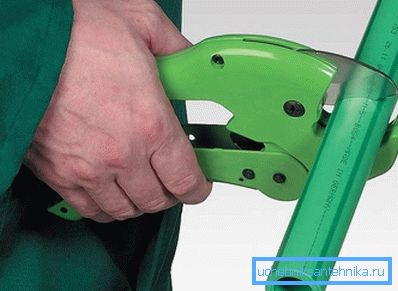

Corte de tubo de plastico

Paso 3: Procesamiento de tubería

Antes de insertar el tubo en el acoplamiento calentado, es necesario llevarlo a un estado determinado:

  1. Si utiliza productos reforzados, es necesario, con la ayuda de una afeitadora, retirar la capa superior de plástico y retirar la película de aluminio. Cuando se refuerza con fibra de vidrio o su ausencia, este elemento se omite.

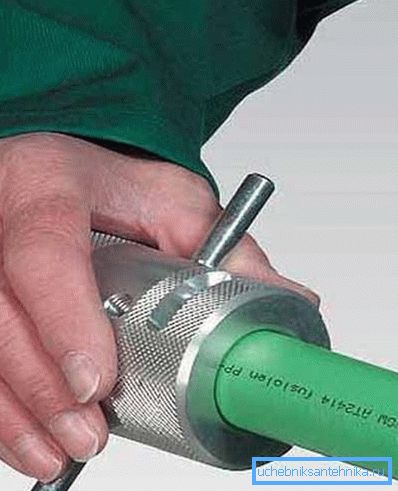

Usando una afeitadora para quitar la capa de refuerzo.

Consejo: las tuberías reforzadas deben comprarse solo si planea instalar un sistema de calefacción. En todos los demás, solo será un desperdicio de dinero.

  1. Cuchilla retirada del chaflán exterior del tubo. Esto evitará que el borde fundido se rompa durante la unión entre las partes.

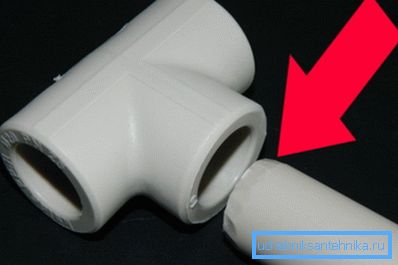

El borde cónico vendrá más suavemente.
  1. Acetona desengrasada en soldadura. En el caso contrario, la suciedad restante puede reducir la tensión de la conexión.

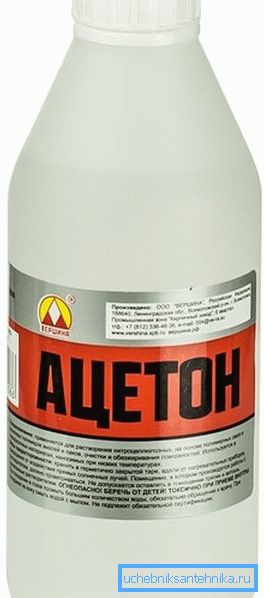

Botella de acetona para desengrasar.
  1. Mida la distancia desde el borde igual a la profundidad del accesorio más 2 mm para compensar la parte fundida y establezca la marca de referencia. El tubo debe sumergirse en el acoplamiento.

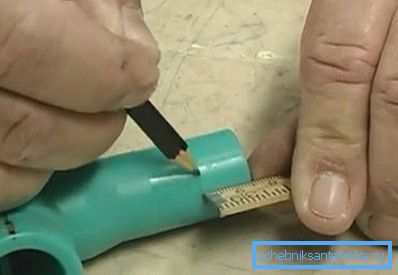

Marca de referencia de buceo

Paso 3: Instalar y encender el equipo

  1. Ponemos el soldador en un lugar plano y duro.

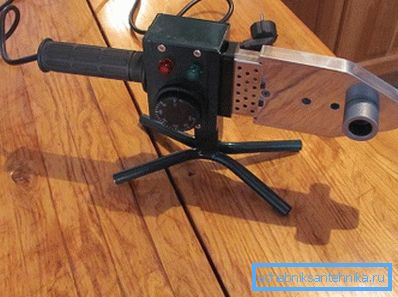

Soldador de tubos de plástico en mesa de madera
  1. Nos conectamos con un destornillador hexagonal o transversal, según el sujetador, el acoplamiento de metal y el mandril.

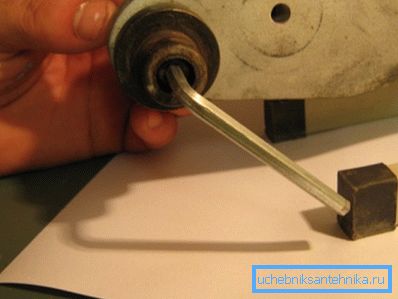

Fijación del mandril en el soldador.
  1. Ajuste la temperatura requerida de acuerdo con la siguiente tabla y encienda la unidad:
Temperatura acerca deCon Efecto
95 Ausente
140 El producto pierde su fuerza, se vuelve flexible.
260 El polipropileno comienza a fundirse.
  1. Estamos a la espera de que se apague la luz indicadora, lo que indica un grado suficiente de calentamiento y se procede a la soldadura.

Consejo: después de calentar el dispositivo, puedes apagar una de las espirales. Para mantener la temperatura requerida será suficiente, pero de esta manera ahorrará el consumo de energía y reducirá el desgaste del dispositivo.

Paso 4: Soldadura

Ahora que tiene todo lo que necesita a su alcance y está listo para usar, y el soldador se calienta hasta el punto de fusión del polipropileno, que es de 260 grados centígrados, comenzamos a soldar:

  1. Inserte la sección de tubería preparada en el acoplamiento para conectar las tuberías de acuerdo con la marca marcada. No está permitido rotar el producto más de 10 grados.
  2. En el reverso, de manera similar, colocamos la conexión en el mandril.
Elementos de acoplamiento de la tubería con boquillas de calentamiento.

Consejo: en vista del hecho de que la pared de la conexión suele ser más gruesa que la de la tubería, se recomienda darle un poco de desventaja en el calentamiento. Esto sincronizará el proceso de fusión.

  1. Estamos esperando hasta que los bordes de las partes se fundan, formando una especie de rodillo, que se llama agarrar. La siguiente tabla le indicará el tiempo requerido para diferentes diámetros:
Tamaño de la sección, mm Tiempo de calentamiento, con Tiempo de soldadura, con Tiempo de enfriamiento, con
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
63 24 6 6
75 30 8 8
90 40 8 8
110 50 10 10
160 80 15 15
  1. Una vez transcurrido el tiempo especificado, retiramos cuidadosamente los componentes y los conectamos rápidamente a lo largo del eje. En este caso, en ningún caso se pueden girar, ya que el resultado son pliegues que rompen la tensión de la conexión.

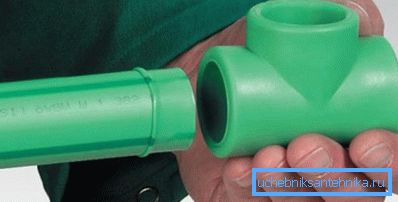

Conectando partes con sus propias manos.
  1. Los conservamos durante un tiempo, que también se puede encontrar en la tabla de arriba, y los dejamos ir. La conexión está lista.

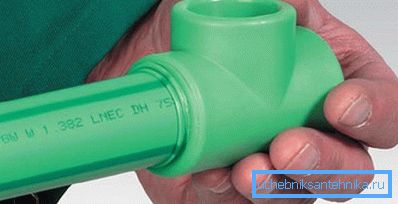

Soldadura de tubos de polipropileno.

Consejo: en el caso de gotitas de plástico líquido en las boquillas, no intente limpiarlas con un cuchillo, ya que simplemente dañará su recubrimiento de teflón. Es mejor volver a encender el soldador y, una vez que se hayan derretido, retírelos cuidadosamente con un trapo.

Conclusión

La tubería de los tubos de polipropileno es bastante capaz de ser montada sin poseer habilidades especiales. Para hacer esto, necesitará un soldador especial y otras herramientas adicionales que, por cierto, a menudo se pueden encontrar en el paquete. Estudie detenidamente las instrucciones dadas anteriormente y puede comenzar a trabajar en lo que la atención y la ejecución precisa de todas las acciones son importantes.

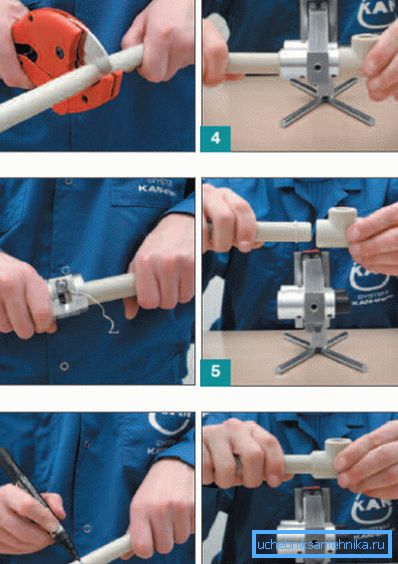

Las principales acciones en la implementación de la soldadura de tubos de plástico.

El video en este artículo le proporcionará información adicional directamente relacionada con los materiales presentados. Soldar los tubos es fácil.
