Tubos de polipropileno: una descripción detallada del

11-09-2018
Tubos

La tubería de polipropileno gana con confianza el corazón del hombre. Cada año, más y más personas instalan las tuberías de PP en los apartamentos en lugar del acero o metal-plástico habitual. Las razones de esta popularidad se encuentran en el rendimiento excepcional y el bajo precio del polipropileno.

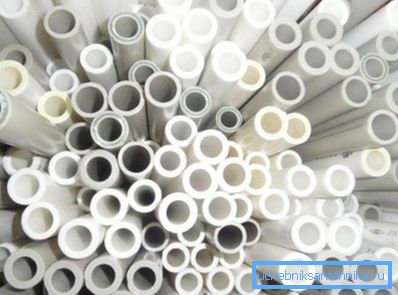

Tubos de polipropileno.

Ventajas y desventajas de la tubería de PP

Reemplazar las tuberías con polipropileno parece justificado, porque en comparación con otros materiales (por ejemplo, acero, cobre, etc.), el polipropileno destaca favorablemente:

  • bajo peso;
  • facilidad de instalación, La soldadura se realiza en minutos utilizando un soldador especial. Conexión en el extremo - una pieza;
  • superficie interior lisa, Gracias a esto, el material se desgasta menos;
  • bajo costo;
  • elasticidad.

En cuanto a las deficiencias, es posible distinguir a menos que:

  • alta relación de expansión lineal. En parte, esta desventaja se resuelve con la ayuda del refuerzo de plástico con papel de aluminio o fibra de vidrio, la capa de refuerzo se coloca entre las capas de polipropileno y actúa como un límite de expansión cuando se calienta.
  • ¿La temperatura del refrigerante no debe superar los 95? Algunos tipos de tuberías pueden soportar hasta 110 ° C, pero solo por un corto tiempo, si la temperatura del portador de calor siempre será así, entonces la aparición de olas es inevitable.

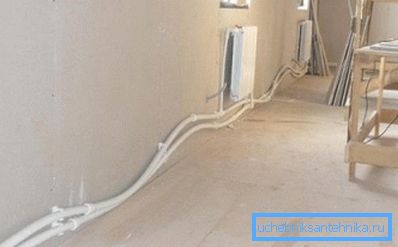

Consecuencias del sobrecalentamiento del ducto no reforzado.

Por ejemplo, una tubería hecha de polipropileno PN 20 a 20 marcada con PPR-AL-PEX (PPR-AL-PPR) puede usarse con éxito no solo para el frío sino también para el suministro de agua caliente e incluso para la instalación de un sistema de calefacción. Dicha marca indica que el refuerzo se realizó con papel de aluminio.

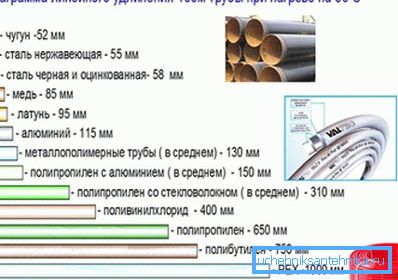

Diagrama que muestra el alargamiento de la tubería de 100 metros de longitud cuando se calienta

Presta atencion Para que las tuberías no vayan en oleadas en una sección recta larga, se recomienda usar juntas de expansión en forma de U. Gracias a ellos, no habrá flexión cuando se caliente, solo los extremos del compensador convergerán ligeramente.

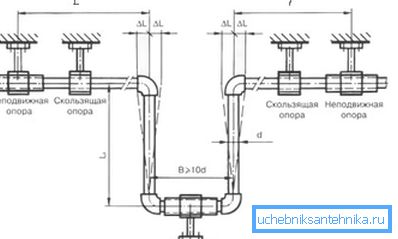

El dispositivo compensador del circuito.

Polipropileno bajo el microscopio.

Las características técnicas de los tubos de polipropileno están determinadas en gran medida por las propiedades del propio plástico.

Hay varios tipos de polímeros:

  • homopolímero (caracterizado por fragilidad a baja temperatura);
  • Copolímero de bloque: se caracteriza por una alta elasticidad, pero se desgasta rápidamente.

Pero especialmente valioso es un copolímero aleatorio (también se llama un polímero del 3er tipo). A baja temperatura, no se desmorona, y el límite superior de la temperatura de trabajo es de 90 a 95 ° C.

Tales propiedades sobresalientes se logran debido a la introducción de etileno en la cadena molecular de PP. Es este "vecino" el que le da al plástico tales propiedades inusuales. Es importante que el precio del material prácticamente no cambie a lo grande.

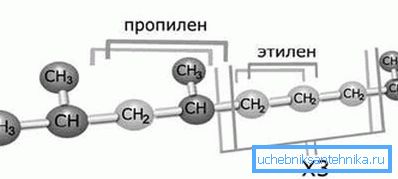

Estructura molecular del polímero tipo 3

Se puede observar que el tipo 3 PP es completamente respetuoso con el medio ambiente, lo que es especialmente importante al procesarlo. Se produce en forma de gránulos incoloros.

Requisitos reglamentarios

En este sentido, existe una gran brecha en el marco regulatorio ruso. Se puede observar, excepto que el documento de 2003 - GOST R 52134-2003, formuló los principales requisitos para tuberías de termoplásticos que operan en modo de presión.

El documento contiene un rango con una indicación de todos los tamaños de tuberías de PP, y también normaliza las desviaciones máximas de las dimensiones geométricas. Además, se presta atención a la parte calculada; se dan fórmulas para calcular la resistencia de las paredes de la tubería y su durabilidad.

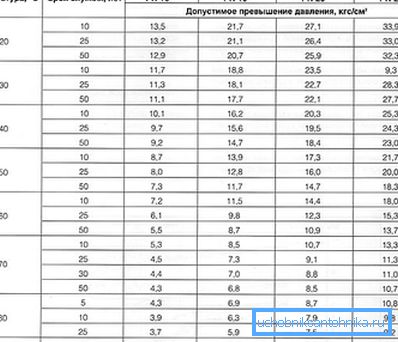

Las principales características operativas del gasoducto PP.

También se puede ver el marcado de tuberías de termoplásticos. Por ejemplo, la designación de PVC-U según GOST significa que se usó cloruro de polivinilo no plastificado para la producción, y las letras PB indican que el material de la tubería es polibuteno.

Además de la tubería en sí, la norma también presta atención a los accesorios (los requisitos se relacionan con la estanqueidad de las uniones). El documento también describe el proceso de prueba de la tubería y la junta para determinar su resistencia y estanqueidad.

Selección de tubería

Cuando el trabajo de reemplazo de tuberías o calefacción en la casa se hace a mano, la cuestión de elegir el tubo correcto es bastante relevante. Por lo tanto, es necesario proceder de las condiciones operativas del sistema.

Suministro de agua fria

La presión estándar en el sistema de suministro de agua fría debe estar entre 0,3 y 6,0 atm, para que las tuberías PN10 puedan utilizarse para suministrar agua (el número 10 indica la presión máxima que la tubería puede soportar sin deformación).

Para la distribución del apartamento es muy adecuado el tubo fabricado en polipropileno de 25 mm. Por supuesto, nadie prohibirá el uso de tuberías reforzadas para agua fría, pero esto simplemente conllevará costos innecesarios y no afectará la durabilidad del sistema.

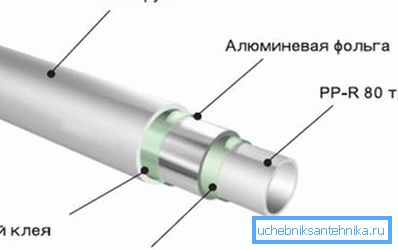

Esquema de refuerzo de tubería

Suministro de agua caliente

En el sistema de suministro de agua caliente a los consumidores, el valor máximo de presión es algo menor, no debe exceder de 4.5 MPa. En cuanto a la selección de la tubería, aquí también debemos tener en cuenta el efecto de la temperatura.

Presta atencion La presión que la tubería puede soportar está indicada para la temperatura ambiente (20 ° С), cuando se calienta a 80-90 ° C, este valor disminuye aproximadamente 3 veces.

Como en el caso del suministro de agua fría, el diámetro de las tuberías que disipan el agua caliente en el apartamento no suele superar los 25-32 mm. Pero para los elevadores se puede utilizar una tubería de polipropileno de 50 mm. La selección se puede realizar de acuerdo a la tabla.

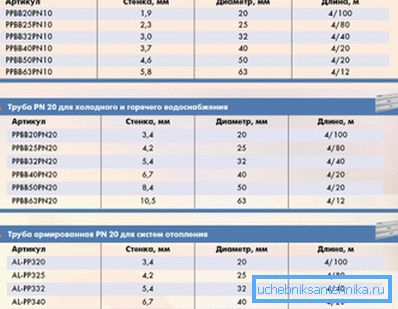

Datos para la selección de la tubería.

Para el agua caliente la tubería más utilizada es la marcada con PN20. También puede encontrarse con una tubería menos común: PN16, pero para ella la temperatura máxima del refrigerante se limita a 60 ° C.

Sistema de calefacción

La temperatura del refrigerante puede alcanzar los 95 ° C, lo que, en combinación con la presión en el sistema, aumenta la demanda en la tubería. Las instrucciones de instalación para sistemas de calefacción permiten utilizar únicamente tuberías de PP reforzadas (PN20 o PN25). Una tubería hecha de polipropileno PN 25 a 20c con marcado PPR-FB-PPR indica que el refuerzo se realizó con fibra de vidrio, esta es la principal diferencia entre PN25 y PN20.

En el caso de calefacción autónoma en el área inmediatamente adyacente a la caldera, la temperatura del refrigerante puede exceder los 100 ° C, por lo que el PP no funcionará aquí. Para resolver este problema, una pequeña sección de la tubería de acero generalmente sale de la caldera y el resto del cableado se realiza con polipropileno. La temperatura exterior promedio también afecta la temperatura del portador de calor.

La relación entre la temperatura del refrigerante y la temperatura fuera de la ventana.

En cuanto a los diámetros, los siguientes tamaños son los más utilizados:

  • para el cableado en pisos - no más de 32 mm;
  • Para los elevadores del sistema de calefacción, se puede usar un tubo de polipropileno de 63 mm.

Tubería de PP corrugado

Las tuberías corrugadas se pueden usar para sistemas de alcantarillado o como canales de cable (por supuesto, estas tuberías se producen con un diámetro mucho menor). El alcantarillado funciona en modo de flujo libre, y el canal del cable no está sometido a una gran tensión, por lo que los requisitos para tal tubería no son tan altos.

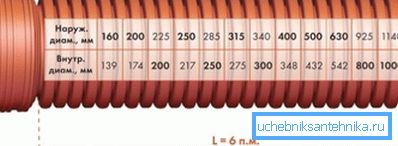

Tamaños estándar de software de una tubería para el alcantarillado externo.

El tubo corrugado de polipropileno para alcantarillado se emite en dos capas. En el exterior, la superficie es ondulada, lo que aumenta la rigidez y le permite transferir la presión del suelo de manera más efectiva, y en el interior, suave, lo que prácticamente no interfiere en la trayectoria del flujo de agua.

En cuanto a los canales de cable, dichos tubos se producen en capas individuales, para ellos se utiliza polipropileno de mayor elasticidad. En este caso, la característica principal se considera que es la seguridad contra incendios, la PCB no debe quemar y liberar sustancias nocivas a la atmósfera.

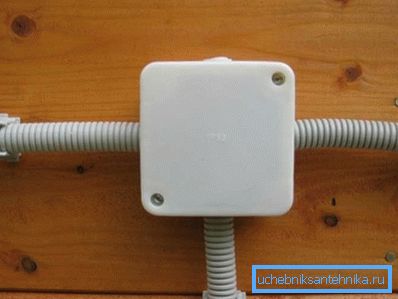

En la foto - el uso de la tubería como un canal de cable

Al final

Las tuberías de polipropileno son merecidamente consideradas como la mejor opción para la organización de sistemas de plomería y calefacción. El bajo costo, la alta durabilidad y la facilidad de instalación les permiten expulsar gradualmente a los competidores del mercado frente a las tuberías de acero o cobre.

La información presentada en el artículo lo ayudará a navegar cuando elija una canalización para una tarea específica. El video en este artículo detalla los principales tipos de tuberías de PP.
