Tubos de polipropileno para calefacción: 5 etapas de

05-10-2018
Tubos

Los principiantes que no tienen suficiente experiencia práctica, al decidir la elección de ciertas tecnologías para diseñar un sistema de control de clima, se preguntan si los tubos de polipropileno se pueden usar para calefacción. Una respuesta inequívoca que puede obtener solo leyendo el material publicado a continuación.

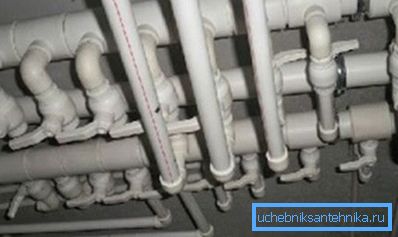

Tubos de polipropileno - un excelente material para la disposición de calefacción

Características del polímero

En primer lugar, debe señalarse que este tipo de plástico, como cualquier otro, es excelente para transportar un medio líquido, que es el refrigerante en el sistema de calefacción de la habitación.

Además, el calentamiento de las tuberías de polipropileno tiene muchas ventajas que distinguen favorablemente esta solución en el contexto de las alternativas existentes.

Estos incluyen:

  1. Procedimiento de instalación fácil. Las tuberías de polipropileno para calentar se unen mediante soldadura. Esta tecnología, a diferencia de la soldadura de piezas de acero, no causa dificultades incluso para un maestro principiante y no requiere la participación de especialistas del lado, cuyo precio es bastante alto.

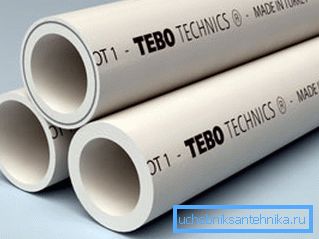

En la foto - tubos de espuma.
  1. El polipropileno, siendo uno de los tipos de plástico, no se oxida en el aire, ya que el sistema de calentamiento de las tuberías de polipropileno no está sujeto a corrosión.. Esto prolonga en gran medida su vida.
  2. En la superficie interna de las tuberías, debido a la excepcional suavidad del plástico, no hay deposición de sales minerales disueltas en el agua.. Por lo tanto, incluso después de muchos años, la capacidad del sistema de calefacción y, en consecuencia, su eficiencia no disminuirá.
  3. La tubería de polipropileno para calefacción, a pesar de la flexibilidad, tiene una alta resistencia mecánica. Esto significa que la red de calefacción de aire interior construida a partir de este tipo de polímero puede soportar la alta temperatura del medio de transferencia de calor y el aumento de la presión del fluido en circulación.
  4. Esquema de calefacción adecuadamente diseñado y diseñado hecho de tubos de polipropileno, debido a la alta tasa de flujo de fluido, Se diferencia en el aumento de la eficiencia en comparación con el calentamiento hecho de detalles metálicos.
  5. El bajo costo estimado de instalación del sistema de calefacción permite ahorrar.
El uso de tubos de polipropileno de bajo costo ahorra dinero.

Sugerencia Teniendo en cuenta que las tuberías para calefacción de polipropileno son fáciles de soldar entre sí con sus propias manos, puede diseñar fácilmente la red de suministro de agua necesaria por su cuenta, lo que reduce aún más sus costos.

Selección de materiales

Hay varios tipos de tubos de polipropileno. Pero no todas las variedades son adecuadas para el suministro de agua y la calefacción. Todas las características técnicas necesarias se reflejan en GOST R 52134-2003.

Este documento también indica el diámetro de los tubos de polipropileno para la calefacción: la tabla le permite elegir el tipo correcto de piezas según la temperatura, la presión y el tipo de transportador térmico.

El marcado de las tuberías de polipropileno ayudará a distinguir entre las diferentes piezas de polímero: los grados PN 20 y PN 25 son adecuados para el calentamiento. El plástico utilizado en su fabricación hace posible el transporte de líquidos cuya temperatura es de 90 grados Celsius (el estándar también proporciona un exceso de corto plazo de este parámetro en 10 grados) .

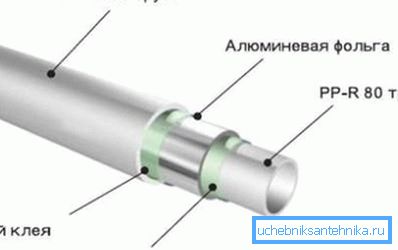

Esquema del dispositivo de tubo de polímero reforzado.

Los números después de la marca de letras indican que la presión del refrigerante en el sistema de calefacción puede ser 20 o 25 veces mayor que la atmosférica.

Es mejor utilizar tuberías y conexiones de polipropileno para la calefacción, con la etiqueta PN 25. Estos productos están reforzados con una lámina metálica delgada, lo que le da a la red de transporte de agua una mayor confiabilidad.

Independientemente de si está instalando una nueva red de calefacción de habitaciones o un reemplazo banal de tuberías, antes de comprarlas, debe asegurarse de la calidad de:

  • El producto debe tener una forma perfectamente redonda y uniforme.
  • la estructura del plástico del que se moldean las tuberías debe ser uniforme en toda su longitud;
  • En la tubería debe estar necesariamente marcado, a través del cual puede averiguar la fecha de su fabricación, el número de lote y otros parámetros técnicos.

Presta atencion Para la fabricación de una red de calefacción, necesita comprar tuberías y accesorios que los conecten producidos por una planta. Cada fabricante puede hacer pequeños cambios en la composición del polímero utilizado. Posteriormente, al soldar, esto puede llevar a la aparición de un matrimonio y una conexión suelta de las partes entre sí. Además, los tamaños de los productos de diferentes fabricantes pueden diferir ligeramente.

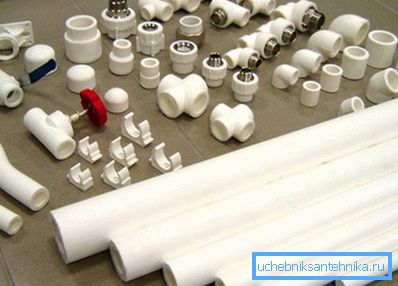

Seleccionar cuidadosamente el material para la instalación de calefacción.

Montaje del sistema de calefacción.

Etapa 1. Cálculos

A pesar de que la instalación del sistema de calefacción se puede hacer de forma independiente, es aconsejable que lo diseñe un ingeniero profesional. Solo él puede calcular todos los parámetros necesarios y hacer un dibujo según el cual se realizará el montaje.

La elección de un tipo específico de calefacción se basa en las características de la habitación y su área. Además, dependiendo de los radiadores utilizados, se pueden instalar sistemas con suministro de refrigerante superior y inferior.

Antes de redactar la documentación, el especialista debe inspeccionar la vivienda, eliminar sus dimensiones reales, verificar la presencia o ausencia de aislamiento, etc.

El proyecto final, además de dibujar directamente, debe indicar:

  • ¿Cuál es el diámetro de los tubos de polipropileno que se utilizarán al diseñar un sistema de calefacción para las instalaciones?
  • ángulos en los que se deben colocar las tuberías principales para garantizar el flujo natural del agua;
  • Puntos de fijación y formas de conectar los radiadores y otros aparatos (caldera, calentador de agua, etc.).

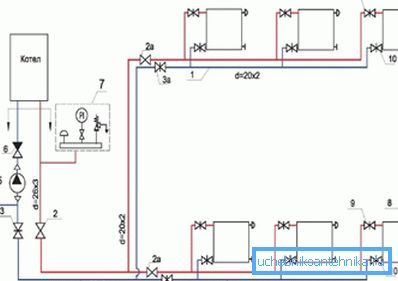

Antes de la instalación de calefacción es necesario realizar su dibujo.

Etapa 2. Herramientas requeridas

El calentamiento con tuberías de polipropileno funcionará durante mucho tiempo y de manera eficiente solo si durante la instalación se siguió cuidadosamente el procedimiento de soldadura.

Herramientas para soldar tubos

En este trabajo, no solo necesitará tuberías y accesorios directamente, sino también equipo especial:

  • soldadora especial para soldar polipropileno (también se le llama "hierro" o "soldador");
  • Boquillas que permiten calentar piezas de diferentes diámetros;
  • Cortatubos o tijeras especiales, con los que puede cortar trozos de tubo de la longitud deseada;
  • afeitadora: un dispositivo para retirar del extremo del tubo los restos de la lámina de refuerzo, que pueden interferir con la soldadura;
  • Faskosnimitel: un dispositivo que hace un bisel en el corte de la tubería, gracias al cual se introduce mejor en la conexión para conectar las tuberías.

Etapa 3. Preparación

Antes de proceder a la conexión, es necesario de una manera especial preparar los tubos para su uso:

  1. Con la ayuda de tijeras especiales o cortador de tubos, los tubos de polipropileno adquiridos se cortan en las longitudes que necesita;

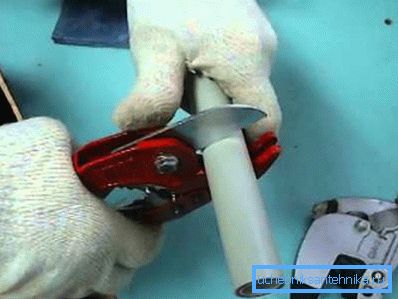

Corte de tubería de polipropileno.
  1. Desde el extremo del tubo (su parte exterior), se elimina un chaflán con un ancho de 3 mm en un ángulo de 15 grados. Gracias a esta operación, la tubería es más fácil de ingresar a los accesorios de conexión. Además, el extremo afilado no "limpia" la capa de plástico caliente, lo que puede llevar a una violación de la tensión de la junta en el futuro.

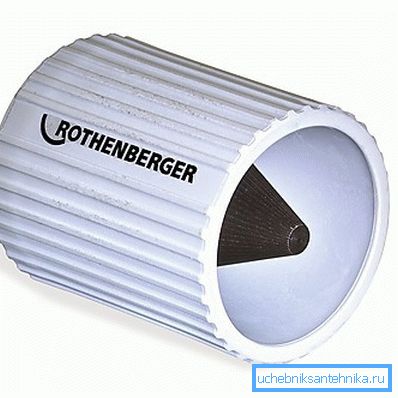

Herramienta de biselado de tuberías.
  1. La tubería y la superficie interior del accesorio deben limpiarse a fondo del polvo y los residuos, y luego desengrasarse con un compuesto especial.

Etapa 4. Soldadura

Es necesario comenzar a trabajar con la preparación del equipo:

  1. Instale la plancha en un soporte especial, que facilita su uso y protege contra lesiones.
  2. El termostato del dispositivo debe ajustarse a 270 grados Celsius. Esta temperatura es óptima para la soldadura de tuberías de polipropileno durante la instalación del sistema de calefacción.
  3. Después de eso, debes esperar a que el dispositivo se caliente. El final de este proceso se indicará con un LED verde.

El proceso de conectar tuberías entre sí se realiza en la siguiente secuencia:

  1. Se coloca una conexión en el pasador del soldador y se inserta un tubo en el zócalo. Esto debe hacerse simultáneamente para que el calentamiento y la fusión del plástico en ambas partes se realice de manera uniforme.

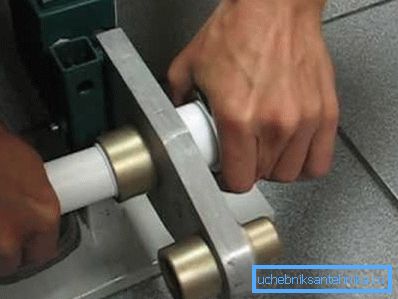

Derretir el polímero antes de unirlo.
  1. El tiempo de calentamiento depende del diámetro de las piezas utilizadas y se indica en la documentación adjunta para el soldador.
  2. Al final de la fusión, debe quitar el tubo y la conexión del soldador e insertarlos uno en el otro.

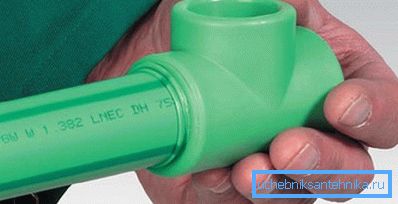

Conexión de piezas entre sí.

Para garantizar la máxima calidad durante el acoplamiento, es recomendable seguir estos consejos:

  • conectando partes, debe asegurarse de que su línea axial sea estrictamente paralela;
  • durante el endurecimiento del plástico no se puede mover la tubería y el accesorio;
  • Al unir productos está prohibido girar alrededor de su eje.

Etapa 5. Fijación

La conexión con radiadores de calefacción se realiza mediante elementos especiales de desmontaje rápido, que se unen a las secciones finales de las tuberías de calefacción.

Para evitar deformaciones durante la operación, todas las piezas terminadas deben fijarse en la pared con abrazaderas o abrazaderas. Deben estar diseñados para soportar el peso de la tubería llena de agua. De la misma manera montan radiadores.

Conexión de un tubo de polímero con un radiador.

Conclusión

Las instrucciones proporcionadas en este artículo describen en detalle la secuencia de acciones que le permite equipar el calentamiento de polipropileno de una sola casa con sus propias manos. Se llevó a cabo una construcción similar y la construcción de un esquema similar en el apartamento. Más detalles sobre nuestro tema le dirán el video que se ofrece a su atención.
