Tubos de plástico tan diferentes y tan populares: el uso de

Con el comienzo de la revolución técnica, los polímeros ocupan cada vez más nuestro espacio vital y prácticamente no pueden prescindir de ellos. Por ejemplo, las tuberías plásticas de extinción de incendios (hechas de polipropileno) protegen nuestra seguridad. Además, el polipropileno, el cloruro de polivinilo y el polietileno suministran agua a nuestra casa, sirven para drenar las aguas residuales y transportar el refrigerante en los sistemas de calefacción. Por supuesto, para la aplicación de cada uno de ellos tiene sus propias instrucciones, lo que le permite navegar por la presión de operación, los parámetros de temperatura y el lugar de instalación.

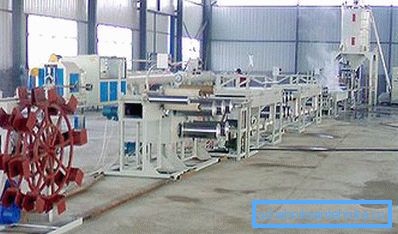

Equipo para hacer tubos de plástico - Línea de producción

Polipropileno

Características generales y nomenclatura.

Nota En la documentación técnica, los diferentes tipos de material tienen su propia marca abreviada. Así, el polipropileno tiene la abreviatura PPR (PPRC) o PP, cloruro de polivinilo - PVC y polietileno - PE. Además, los tubos de PE pueden ser de polietileno de alta densidad o de polietileno de alta densidad (PEAD) o polietileno de alta presión, respectivamente.

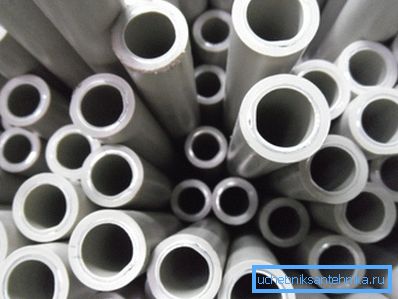

Productos de diferentes diámetros de PPR

Por el momento, el uso de tubos de plástico presionó fuertemente la posición del metal en el mercado. Para la distribución doméstica de agua caliente y fría, así como para la calefacción, el polipropileno es el más solicitado, que tiene sus propias modificaciones.

Al comprar, puede encontrar que PPR, PP-1, PP-2, PPB o PPRC están marcados en lugar de abreviatura de PPR en el tubo. Debe saber que PPH y PP-1 son homopropileno, es decir, la primera generación de materiales (es peor). Ahora se produce un copolímero aleatorio, así que si ves los caracteres PP-2, PPB o PPRC, puedes estar seguro de la calidad.

Además, cada tubo tiene las letras PN, que están vinculadas a los números que indican la presión nominal en barras a una temperatura del agua de 20 ° C (todas las características de PPR se cuentan exactamente a partir de esta temperatura).

Por lo tanto, hay modificaciones PN10, PN16, PN20 y PN25. Para agua fría use PN10 y PN16, y para agua caliente y calefacción PN20 y PN25.

Aquí no solo desempeña un papel el grosor de la pared, sino también el refuerzo de la tubería (su precio es, por supuesto, más alto), que se realiza con papel de aluminio o fibra de vidrio.

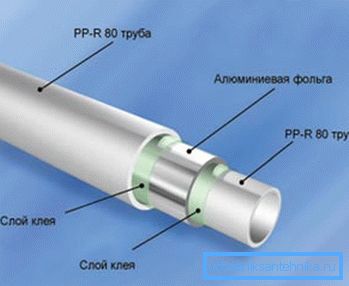

Sección PPR RN20
  • Para agua fría, cuya temperatura nunca supera los 20 ° C, use la modificación PPR PN10. También puede soportar brevemente 45 ° C, pero con un calentamiento prolongado de tal temperatura, la tubería simplemente se deforma.

La presión de trabajo es 1.0 MPa (10.2 kg / cm).2). Esta modificación está en venta con la sección externa de 20 mm a 110 mm, longitud - 4000 mm. Junto con el diámetro, también varía el grosor de la pared, que puede variar de 2,3 mm a 10 mm.

  • Del mismo modo, para agua fría, cuya temperatura nunca supera los 20ºC, utilice la modificación PPR PN1. A diferencia del modelo anterior, este producto puede soportar 60 ºC, pero con un calentamiento prolongado, la deformación todavía ocurre. Presión de trabajo - 1.6 MPa (16.3 kg / cm)2).

Esta modificación está en venta con la sección externa de 20 mm a 110 mm, longitud - 4000 mm. Espesor de la pared - desde 2,8 mm hasta 15 mm.

  • Para agua caliente y calefacción se utiliza la modificación reforzada PN20.. Aquí, una temperatura de trabajo de 80 ° C es admisible (por un corto tiempo - 110 ° C). Este tipo de tubería a menudo se llama universal, ya que lo hace todo cableado (agua caliente / fría y calefacción).

La presión permitida aquí es de 2.0 MPa (20.4 kg / cm).2), diámetro exterior de 20 mm a 110 mm, espesor de pared de 3,4 mm a 18,3 mm, respectivamente, longitud - 4000 mm.

  • La modificación reforzada PN25 está diseñada para una alta presión de operación en el sistema.. Mantiene constantemente 2.2 MPa (25.49 kg / cm).2) y una temperatura nominal de 95 ° C (corto plazo hasta 150 ° C). El diámetro exterior es de 20 mm a 110 mm (rara vez 125 mm), el espesor de la pared es de 3,4 mm a 18,3 mm. Tales tuberías se usan con mayor frecuencia para calefacción centralizada, donde es posible una alta presión en el sistema (especialmente en edificios de gran altura).

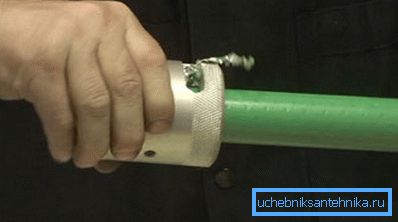

Peladora PPR foto stripper

Nota Los tubos de refuerzo generalmente se colocan en la parte media de la pared, pero a veces no es así. Por ejemplo, en PN25, la lámina puede estar más cerca de la superficie y debe limpiarse para que no interfiera con la adherencia cuando se suelda con un accesorio.

Es muy inconveniente hacer esto con un cuchillo, ya que es necesario pre-limpiar la capa superior de polipropileno. Para este propósito, hay una afeitadora, el proceso de limpieza que se ve en la foto.

Accesorios de montaje

Accesorios, grifos, soldadores para PPR.

También hay accesorios para tuberías de plástico que proporcionan su instalación y funcionalidad, que son accesorios, carreras, grifos y, por supuesto, un soldador eléctrico con boquillas de duraluminio (posiblemente un revestimiento de teflón) de diferentes diámetros.

Entonces, ¿entre los accesorios hay tees, cuadrantes, acoplamientos, enchufes, ángulos de 32 ?, ¿45? y 90?, racores roscados americanos y convencionales. Además de estas piezas, para un apilamiento óptimo cuando las tuberías se cruzan, hay boquillas de derivación cortas, que se cortan utilizando acoplamientos, y en lugar de metal, las válvulas de bola de polipropileno, que tienen una vida útil de no menos de 50 años y más que las tuberías.

Nota Algunos están interesados ​​en cómo desenroscar el excéntrico de un tubo de plástico, si su parte superior se ha roto y es imposible capturarlo con una llave o alicates. Esta situación es difícil, por lo que debe usar un hexágono o cortar las splines con un archivo y destornillarlas con una llave pequeña.

Metaloplast

Parámetros básicos

Fibras de metal

Las tuberías hechas de plástico metálico se utilizan principalmente para distribuir agua fría y arreglar el contorno de los pisos de agua caliente, aunque en algunos casos también se usan para calefacción externa.

  • El diámetro exterior aquí puede ser de 16 mm, 20 mm, 26 mm, 32 mm, 40 mm y 63 mm, pero la sección más popular se puede llamar de 16-20 mm.
  • El laminado a base de metal tiene una conductividad térmica muy baja (1300 veces menos cobre), se puede operar a una presión de operación de 10 bar y una temperatura nominal de 0-95 ° C (por un corto tiempo - 110 ° C).
  • Para la sección transversal más común, el grosor de la pared es de 2-2.25 mm, mientras que al mismo tiempo, la capa de lámina de aluminio tendrá un espesor de 0.2-0.24 mm. A 1 metro lineal con un diámetro de 16 mm es de 0.113 litros, y a 20 mm - 1.201 litros.
  • El coeficiente de expansión de los plásticos metálicos, independientemente del diámetro de 0.2610-4 por cada C y la conductividad térmica de 0.43 W / m * K.

Tuberías y accesorios

Metaloplast en sección

El tubo de metal y plástico consta de tres capas unidas entre sí por pegamento: en el interior hay una capa de polietileno de alta presión (LDPE), luego el papel de aluminio va y fuera de una capa de polietileno de baja presión (HDPE). Si compra material para instalar un sistema de calefacción por suelo radiante, preste atención a la lámina: esta capa debe estar superpuesta o sin solapa.

Sugerencia Si ve una costura al limpiar el HDPE, entonces no debe tomarse tal tubería para calefacción o agua caliente. Además, para salvar a algunos fabricantes, no pegan la lámina al PE: es un signo de mala calidad y este laminado de metal es adecuado solo para agua fría.

Fitting para plast metal

Como en cualquier otro lugar, hay componentes para tuberías de plástico: se trata de varios accesorios para la conexión y el cableado, muestras de las cuales se ven en las imágenes. Pero estos compuestos son el punto débil.

Si la vida útil de las tuberías de metal y plástico es de 10 a 15 años, independientemente de la humedad de la habitación, las conexiones de latón no siempre sobreviven a este período: se rompen. Es especialmente peligroso sellarlos con yeso o masilla; absolutamente todos los fontaneros en tales casos prefieren el polipropileno al metal laminado.

Cloruro de polivinilo

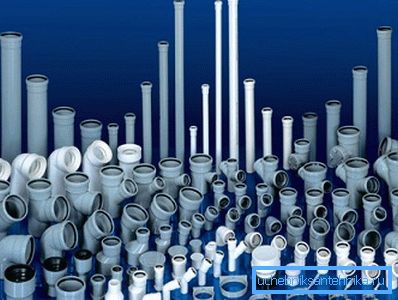

Tuberías y accesorios de PVC, así como soportes para ellos.

Para la instalación de alcantarillado y conductos de aire (ventilación), se utilizan tuberías de PVC sin presión con un diámetro de 32 mm, 50 mm y 100 mm, cuya longitud puede ser de 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm y 2000 mm.

Para aguas residuales externas, se utiliza una sección más grande: 150 mm, 200 mm, 250 mm y 300 mm, y además, los tubos de revestimiento están hechos para pozos de arena y artesianos, que aseguran la retención de la suciedad de los derrumbes.

El acoplamiento de las tuberías de alcantarillado se realiza a expensas de los accesorios, que se producen en las siguientes formas: acoplamiento, ángulo (32, 45?, 90?), Tapones, revisiones, tees, cuadrados, PVC o reducciones de caucho (para cambiar de un diámetro a otro) . También hay accesorios complejos que pueden incluir varias opciones. Se pueden usar manguitos de niple para conectar tuberías de revestimiento o simplemente roscas externas e internas en sus extremos.

Nota Cabe señalar que reparar los tubos de plástico con sus propias manos es mucho más fácil que cuando se trabaja con metal. Esta es también una de las razones para elegir el plástico.

Conclusión

A pesar del conocimiento general que ya recibió después de leer este material, los tubos de plástico pueden tener algunos matices en los parámetros, esto depende del fabricante. Por lo tanto, al comprar, siempre consulte con el vendedor o consulte cuidadosamente la documentación. Como complemento de las recomendaciones anteriores, le ofrecemos un video en este artículo que le ayudará a familiarizarse más con este tema.
