Tubos de cobre quemados: revise las herramientas y métodos

13-09-2018
Tubos

El ensanchamiento o rodadura de la tubería es la deformación del material a partir del cual se hacen en una dirección determinada. Se recomienda rodar en el caso de que el producto terminado moldeado o estampado no pueda comprarse o hacerse del tamaño y la forma correctos.

Otra razón para la aplicación de este método puede ser la necesidad de ajustar el diámetro interno de la tubería al tamaño deseado.

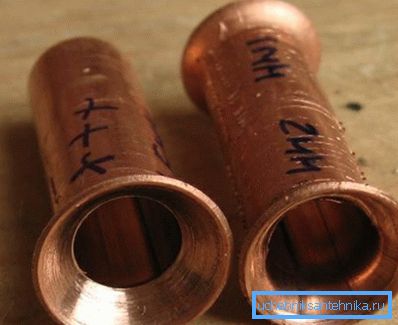

Productos procesados

Conceptos basicos

El laminado se utiliza a menudo en sistemas en los que los elementos se conectan mediante acoplamientos de alcantarillado o soldadura. Estos son sistemas tales como agua, calefacción, gas, refrigeración, aire acondicionado o ingeniería mecánica. Si estamos hablando de un proceso como el abombado de tubos de acero o cobre a escala industrial, entonces para este proceso utilizando ejes especializados, rodar en la superficie varias veces para crear el diámetro deseado.

Un caso especial de laminación puede ser la operación de un doblador de tuberías, que los instaladores de equipos de plomería o gas deben haber encontrado. En esta herramienta, el rodillo enrolla el tubo alrededor de la forma de un radio determinado, creando una curva de los parámetros requeridos.

Dobladora de tubo manual

¿Por qué necesito rodar?

El quemado de los tubos con sus propias manos es un procedimiento que es necesario en los siguientes casos:

  • No es posible comprar un tubo del tamaño requerido debido a que los productos con parámetros específicos no se fabrican mediante métodos de fundición y estampación;
  • Para ensamblar el sistema, se requiere un ajuste exacto de los elementos al tamaño, de acuerdo con ciertos parámetros del ángulo de flexión o diámetro interno.

El rodamiento de las tuberías de cobre que participan en la creación del sistema de suministro de agua pertenece al último caso.

La implementación del método de laminación.

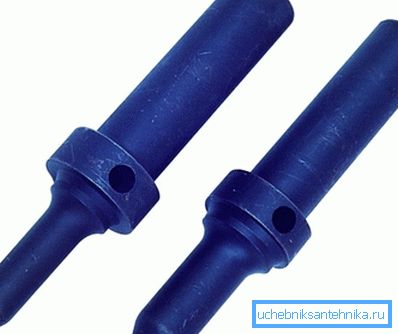

Herramienta primitiva para

La quema de tubos de cobre con sus propias manos es un procedimiento que ciertamente requiere el uso de una herramienta especializada.

La plasticidad de un material como el cobre permite a una persona que está físicamente desarrollada y lo suficientemente diestra como para simplemente intentar tirar de un tubo con una forma cónica con sus propias manos, pero esto conlleva las siguientes consecuencias:

  • Un tubo delgado con la implementación de este método es fácil de ocultar;
  • En un lugar donde hay un esfuerzo máximo, el tubo simplemente puede romperse.

Consejo Este método de estiramiento se considera bastante rudo y se usa solo en casos extremos.

Entre un método tan bárbaro de estiramiento y un buen rodado, que se usa en una bengala para tubos de cobre, hay una opción intermedia: un dispositivo con boquillas intercambiables o un expansor. Este dispositivo le permite estirar el material de cobre suave con una palanca en solo una acción simple.

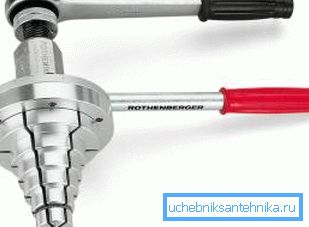

En la foto - expansor

Presta atencion El extensor de bengalas es un dispositivo conveniente, su velocidad es decente, pero la calidad del resultado deja mucho que desear.

La herramienta más apropiada para la quema es un rodillo hecho de un material de carburo que rueda repetidamente sobre el diámetro interno de la tubería que se está colocando. Con cada alquiler de un rodillo dado, la deformación del tubo será más fuerte en una dirección dada.

Beneficios de usar un rodillo

El quemado de un tubo de cobre con sus propias manos mediante un rodillo es un proceso que se caracteriza por las siguientes características:

  1. Se excluyen las lágrimas de la tubería en proceso.. Cada rodillo está acompañado por una ligera deformación del producto, y la deformación gradual es fácilmente transferida por el metal, lo que elimina las rupturas;
  2. El espesor de la pared del tubo después de la quema permanece uniforme. El engrosamiento de las paredes de la tubería, si inicialmente tenía una composición heterogénea, se extenderá a un espesor uniforme con la ayuda de los rodillos;
  3. Después de la quema, la superficie será perfectamente plana y lisa.. Dicha suavidad depende directamente de la calidad de la herramienta utilizada.

Presta atencion Sin duda, tiene la oportunidad de comprar una herramienta de menor calidad, cuyo precio será menor. Dicho producto tiene un contorno que simplemente se presiona en la tubería en una posición fija. El resultado después de trabajar tales quemaduras será algo peor, pero bastante aceptable.

El uso de una bengala.

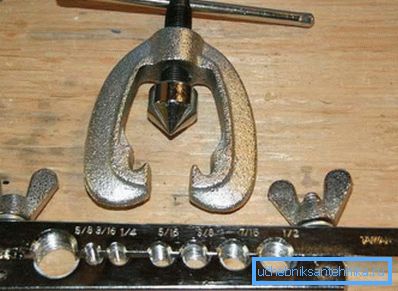

Herramienta para el trabajo

El ensanchamiento del tubo de cobre con la ayuda de una mano abocinada se realiza si la conexión se realiza con la ayuda de acoplamientos o mediante soldadura. Al soldar, es necesario expandir un extremo en el que se inserta otro tubo.

Por lo tanto, hay un pequeño espacio que debe rellenarse con soldadura. Este tipo de conexión se considera la más confiable para la instalación de un sistema dividido y unidades de refrigeración.

La conexión de acoplamiento también es bastante popular debido al hecho de que es bastante fácil de montar y desmontar un sistema de este tipo. Antes de embarcarse en el ensanchamiento del tubo para el montaje con la ayuda de acoplamientos, primero es necesario prepararlo y luego comenzar la deformación.

El orden de trabajo es el siguiente:

  • Extremo limpio de la tubería:
  • Se coloca una manga en el tubo;
  • El tubo se inserta en el instrumento. El tornillo abocardado gira hasta que el borde forma un ángulo de 450;
  • El producto se retira de la herramienta;
  • El embrague se lleva al borde y la tuerca se tuerce.

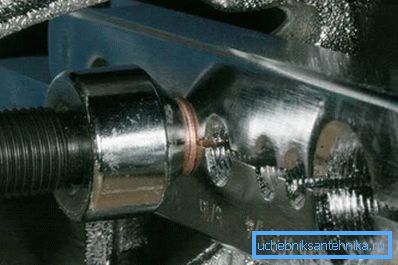

Trabajo de quema

Consejo Muchos artesanos recomiendan cortar las tuberías con un margen de 2-2,5 cm al instalar la tubería de cobre para que, en caso de que no se produzca un abocardado fallido, se pueda cortar el extremo de la tubería y duplicar el proceso de laminación.

Si la instalación de la tubería se llevará a cabo mediante soldadura, el proceso de laminación debe consistir en los siguientes pasos:

  1. La superficie se limpia con un cepillo especial;
  2. Con la ayuda de la laminación, la tubería se expande para que pueda insertarse en el siguiente elemento del sistema con un espacio de 0.1 mm;
  3. Es necesario aplicar un flujo en la superficie interna con una capa uniforme y conectarlo con el siguiente elemento de red;
  4. La unión se calienta con un quemador, y la soldadura se lleva a él. El calentamiento continúa hasta que la soldadura se derrite;
  5. El calentamiento continúa hasta que la soldadura fundida se distribuye uniformemente a través de la junta.

En conclusión

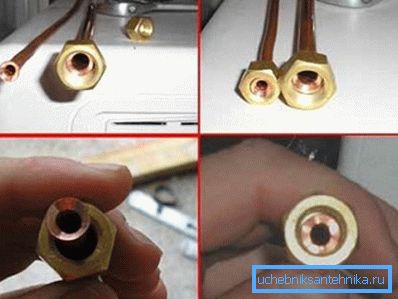

Productos preparados para su instalación.

Desde el punto de vista de la modernidad, la tubería de cobre debido a la complejidad de su instalación y las alternativas existentes en el mercado moderno, es una opción bastante extraña. Sin embargo, si sin embargo decidió crear una tubería a partir de este material blando con sus propias manos, puede hacer frente fácilmente a la instalación de un sistema de este tipo con la ayuda de quemado (consulte también el artículo The VChGG Pipes - características y aplicación).

Un video en este artículo le permitirá leer las instrucciones de este tipo de instalación.
