Tubos de cemento de crisotilo: propiedades y aplicaciones

01-06-2018
Tubos

Usar tuberías de cemento de crisotilo en cualquier proyecto de acuerdo con GOST 31416-2009 es muy beneficioso, tanto a nivel técnico como económico: son bastante duraderos (la vida útil es de aproximadamente 25-50 años) y, además, 2-3 veces. Acero, hierro y polímeros más baratos. Estas brillantes cualidades positivas están garantizadas tanto por las características tecnológicas del propio cemento de crisolita como por las características de diseño de todos los elementos de la tubería tendida. A continuación, veremos más de cerca esto, y además, haremos una demostración sobre el tema del video en este artículo.

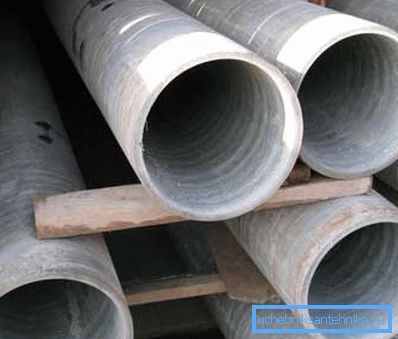

Tubos de crisotilo de cemento.

Información general

Alcance

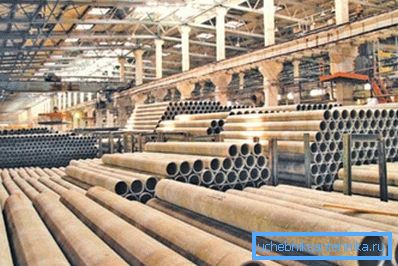

Tubos de crisotilo de cemento en el almacén de productos terminados.
  • El GOST actual 31416-2009 establece y define los requisitos generales para tuberías y acoplamientos de presión y sin presión de dryzoltsement. Los materiales de flujo libre se utilizan para sistemas de alcantarillado, colectores de diversos sistemas de drenaje de recuperación de tierras, para canales de ventilación (sistemas de ventilación por extracción), drenaje en redes de calefacción, así como para tendido de cables y líneas de eliminación de basura.
  • Las tuberías y acoplamientos de cemento de crisotilo, diseñados para alta presión (con paredes gruesas), se utilizan para abastecer a ciudades, pueblos y empresas industriales y complejos agrícolas con agua caliente a una temperatura de no más de 115 ° C, donde la presión de trabajo no es más de 1.6 MPa.. También se utilizan para sistemas de drenaje y tuberías de escape, drenaje asociado, tolvas de basura, etc.

Características tecnicas

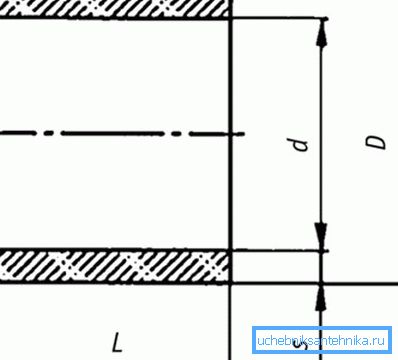

Dibujo de la tubería: D - diámetro exterior; d es el diámetro interior; L es la longitud; s - espesor de la pared
  • No requiere impermeabilización, ya que no está absolutamente sujeto a corrosión;
  • No es un material conductor;
  • No requiere un fuerte aislamiento térmico; la conductividad térmica del cemento de crisolita es de solo 0,8 kcal / (m * h * granizo); la instrucción indica que es 60 veces menor que la del acero;
  • Al transportar agua fría en las paredes no hay condensación;
  • El coeficiente de alargamiento de la temperatura es 12 veces más bajo que el del acero, por lo tanto, no es necesario instalar costosos compensadores de alargamiento de la temperatura; este factor ofrece excelentes recomendaciones para la colocación de canales. Resulta que, en este caso, el precio cae tanto en el propio material como en su instalación debido a las características de diseño de la tubería;
  • Al formar tuberías, es posible que se produzcan pequeños errores en el tamaño, también se produce alguna deformación (aumento) durante el transporte de agua caliente, pero esto se compensa en las juntas de acoplamiento mediante anillos de goma para sellar las juntas;
  • Resistente al agua. En contacto con el agua, el material solo gana resistencia: el endurecimiento se produce debido a las propiedades fisicomecánicas del cemento de crisolita;
  • Cuando el transporte de agua dentro de los microorganismos no se desarrolla, es decir, las tuberías no crecen en exceso. Por lo tanto, la resistencia hidráulica adicional no se produce;
  • Son resistentes a ambientes agresivos alcalinos y débilmente ácidos.
  • El uso de tuberías de cemento de crisotilo en varios sitios conlleva una reducción en el tiempo de construcción del orden del 35-40%, reduce la necesidad de equipos de construcción en un 50-55% y reduce significativamente los costos laborales de la mano de obra.

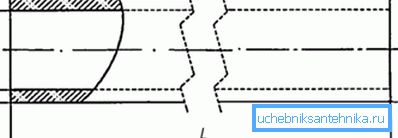

Acoplamiento: D - diámetro exterior; d es el diámetro interior; L es la longitud; s - espesor de la pared

Nota Las tuberías de flujo libre de cemento crisolítico en la documentación están etiquetadas con la abreviatura BNT, y los acoplamientos para ellos - BNM o polietileno MPT. Para tuberías de presión, la abreviatura es BT o TT, y para acoplamientos - CAM o TM.

El pasaje es condicional. Diámetro interno (mm) Diámetro exterior de los extremos de bobinado (mm) Espesor de la pared del extremo de bobinado (mm) Longitud (mm)
BT-6 W-9 BT-12 BT-15 BT-6 W-9 BT-12 BT-15
100 104 100 - - 122 9 11 - - 3950
150 146 141 - - 168 11.0 13.5 - - 1950
200 200 196 1888 180 224 12 14 18 22 5000
250 - 242 234 - 247 - 16 20 - 5000
300 292 286 276 267 324 16 19 24 28.5 5000
400 385 377 363 352 427 21 25 32 37.5 5000
500 476 466 450 436 528 26 31 39 46 5000

Tabla de características técnicas de la TV (GOST 31416-2009 según OKP 578600)

El pasaje es condicional. Diámetro exterior (mm) Diámetro int. (mm) Espesor de la pared (mm) Longitud (mm)
100 118 100 9 3950
150 161 141 10 1950, 5000
200 213 191 11 5000
250 266 238 14 5000
300 309 279 14/15 5000
400 407 373 17 5000
500 514 466 24 5000

Tabla de características técnicas de BNT (GOST 31416-2009 según OKP 578600)

Amontonando

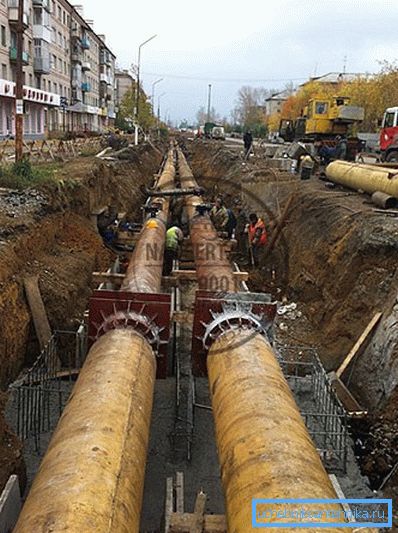

Instalación de calefacción. La foto

El trabajo de instalación con sus propias manos o en el trabajo, ya sea una red de calefacción, un canal de drenaje, gestión de cables, alcantarillado, etc., se realiza casi en la misma línea. Esto es cavar una zanja, transportar tuberías con acoplamientos al sitio, una inspección preliminar de integridad, colocar todos los elementos en una zanja, otra inspección, una prueba de permeabilidad y / o estanqueidad (dependiendo del propósito) y rellenado de la zanja.

Las tuberías no se colocan directamente en la parte inferior de la zanja: allí se carga una capa de tierra tamizada o arena, con una altura mínima de 50-60 mm, que le permite distribuir la carga de manera uniforme en toda el área.

En cualquier caso, la colocación se llevará a cabo en una pendiente que, a su vez, depende del diámetro de la tubería (más de 200 mm - 3-4 mm por metro lineal), si no hay una pendiente natural en el suelo, entonces se establece en el proceso de excavación de una zanja. Dicha pendiente es necesaria no solo para las aguas residuales de flujo libre, sino también para los tramos secos. Después de todo, definitivamente habrá humedad que puede fluir en una dirección.

Nota Durante el transporte y la instalación de todo el cemento de asbesto, las tuberías de presión de cemento de crisotilo deben cambiarse sin problemas, sin golpes bruscos ni choques, independientemente de cómo se realice la colocación, con una grúa o manualmente.

Maneras de conectar BNT

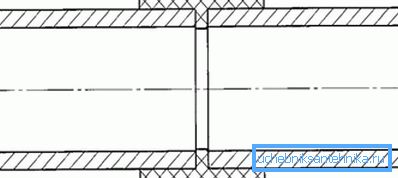

Diagrama de conexión BNT

Al montar tuberías de flujo libre de cemento de crisotilo en suelo seco, use acoplamientos de polietileno MPT, que tienen una partición interna para unir los extremos. Para el compuesto MPT, debe mantenerse en agua caliente, preferiblemente hasta 100 ° C, para que aumente ligeramente y se convierta en plástico (también se calienta con un soplete).

El acoplamiento calentado se coloca en la tubería de modo que quede apoyado contra el extremo con una partición, y luego el extremo de la otra tubería se inserta allí hasta que se detiene; una vez que el plástico se enfría, la conexión puede considerarse lista.

Cuando se monta en todos los demás suelos, se utilizan acoplamientos sin presión de cemento de crisotilo (BNM). Su instalación puede realizarse sin materiales de unión, si el propósito de BNM es solo mantener una línea plana, pero en todas las demás circunstancias, se utilizan diferentes betunes, mastiques o morteros de cemento y arena para la adhesión.

Se considera que el betún es el más confiable para el paquete: se vierte en el manguito en un estado caliente (fundido) en los orificios hechos en la misma línea.

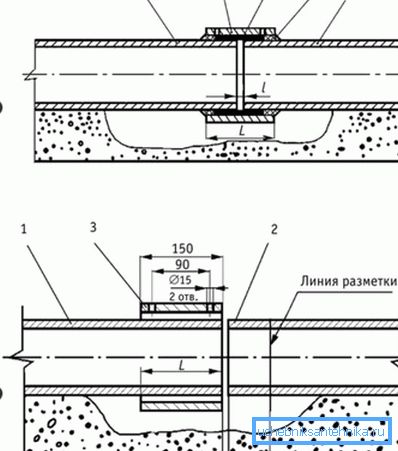

Acoplamiento: A - la posición inicial de BNM con agujeros; B - posición BNM después de la instalación; 1, 2 - BNT; 3 - BNM; 4 - vinculante en; 5 - cáñamo; L es la longitud; I - espacio libre de montaje

Antes de atracar en los bordes de la BNT, marcan la posición de la BNM; así es como se ubicará una vez finalizado el trabajo de instalación, luego colocan el embrague a lo largo de estas marcas y, para centrarlo, colocan astillas de madera alrededor del perímetro. Es necesario dejar un espacio de montaje entre 3 mm y 5 mm entre las tuberías, donde el adhesivo penetrará más tarde, lo que también servirá como sellador y tampón.

Con el fin de sellar el espacio, además de la solución de aglomerante, se empuja una hebra hacia la ranura: cáñamo, trapos o remolques, que salen del borde aproximadamente 1/3 de la distancia desde la longitud del brazalete en este extremo. Después de eso, el betún fundido comienza a verterse en un orificio perforado y lo hacen hasta que comienza a fluir desde otro orificio; esto significará que la cavidad se llenará al máximo.

Después del vertido, la junta debe permanecer estacionaria para endurecer el betún, y la temperatura debe ser natural, y los bordes de la junta deben sellarse, por ejemplo, envolviendo una cinta de resina ancha (50-70 mm).

En los casos en los que se utiliza un mortero de cemento y arena como aglutinante, no se perforan los orificios del acoplamiento, simplemente se coloca sobre la mezcla colocada alrededor del perímetro. Los bordes en este caso, también, se cierran con una solución.

W métodos de montaje

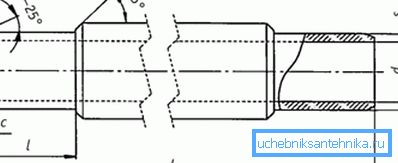

Tubería de presión de cemento crisolita: D - diámetro exterior; d es el diámetro interior; I es la longitud del extremo torneado; L es el espesor de la pared torneada; s es el espesor de la pared; c es la longitud del cono

Dependiendo de la presión de funcionamiento, las tuberías de presión se clasifican en dos grupos: a) para tuberías de agua, que incluyen las marcas VT6, VT9, VT12, VT15; b) Para tuberías de calor: TT3, TT6, TT9, TT12, TT16.

Classiness Clase (símbolo) Presión de trabajo p
Tubería Embrague MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 CAM6 0.6 6
TT6 TM6
3 BT9 CAM9 0.9 9
TT9 TM9
5 VT12 SAM12 1.2 12
TT12 Tm12
6 BT15 CAM15 1.5 15
7 TT16 TM16 1.6 16

Tabla de clasificacion

Configuración de acoplamiento: a) dos ranuras; b) cuatro ranuras; c) dos ranuras con alargamiento; D es el diámetro exterior; dk es el diámetro de la ranura; L es la longitud; s - espesor de la pared

Para la instalación de tuberías de alta presión de cemento de crisotilo para la unión, se utilizan acoplamientos de material similar, que se activan de acuerdo con el principio de autoconsolidación. Así, para una presión de trabajo de 6 kgf / cm.2, 9 kgf / cm2, 12 kgf / cm2 y 15 kgf / cm2 Se utilizan acoplamientos para dos o cuatro ranuras para anillos de sellado. Pero para una tubería de calor con una presión de trabajo de 16kgs / cm.2 produce acoplamientos más largos y especiales, en los que los dos surcos son algo más anchos de lo habitual.

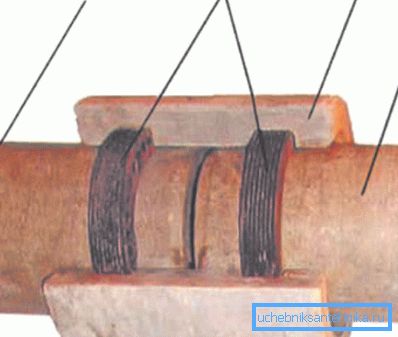

Acoplamiento de fragmentos: 1,2 - tubería de cemento de crisolita; 3 - acoplamiento; 4 - junta tórica de goma

La figura fragmentaria en la parte superior muestra la conexión de acoplamiento de tuberías de alta presión de cemento de crisotilo. El fabricante suministra los anillos de goma para sellar la junta con un acoplamiento, independientemente de quién los fabrica: la planta en sí misma o una empresa externa.

La instalación de tuberías de alta presión puede llevarse a cabo de dos maneras: debajo del suelo y sobre el suelo, tendido de canal y sin canal, respectivamente, y la segunda opción se lleva a cabo a expensas de soportes de cierta altura. La más popular puede denominarse instalación subterránea: en primer lugar, esta es la mejor solución estética y, en segundo lugar, es el uso completo de todas las características técnicas positivas del material.

En el caso de la instalación sin conductos, existen limitaciones significativas, por ejemplo, no puede realizar tendidos sobre carreteras, líneas de tranvía, vías férreas, sector residencial, etc.

El principio de montaje de tubos de amianto-cemento a soportes.

La junta exterior ocupa mucho espacio utilizable, pero en algunos casos es simplemente imposible rechazarla por razones técnicas y se montan en soportes especiales, los llamados alojamientos, que se colocan en ambos lados, y la cinta de acero se sujeta entre ellos.

La mayoría de las veces, la colocación se realiza en el territorio de empresas industriales, fuera de la ciudad y, en casos extremos, a lo largo de las casas, entre la acera y la carretera.

En el caso de una cisterna, instalación subterránea, las tuberías de alta presión de cemento de crisotilo se apilan exactamente como están sin presión, sobre una almohadilla de tierra o arena tamizada. Pero en esas situaciones, cuando la tubería de acero se está desmantelando y reemplazando con cemento de crisotilo, a menudo quedan bandejas que pueden reutilizarse.

Nota A veces se puede escuchar la pregunta: ¿cuál es la diferencia entre el cemento de crisotilo y las tuberías de cemento de amianto? Las personas interesadas pueden tranquilizarse: aquí no hay diferencia, es el mismo material.

Conclusión

Después de leer este artículo y ver el video clip, ciertamente comprendió qué son las tuberías de cemento de crisotilo y para qué fines se utilizan. En el hogar, por lo general se utilizan para verter bases de columnas (pilotes) como envoltura, así como para postes, por ejemplo, para una cerca o un arco de uva.
