Tubos de acero inoxidable - armonía de poder y belleza.

La popularidad de los tubos de acero inoxidable es justificadamente merecida. Las áreas de aplicación de estos productos son tan variadas que es necesario elegir los parámetros apropiados. GOST en tubos de acero inoxidable puede ser la guía correcta en este asunto.

La resistencia al desgaste, la resistencia fantástica a las condiciones ambientales adversas y las sustancias agresivas, junto con la resistencia a las cargas mecánicas, hacen que estas tuberías sean casi únicas.

Tubos redondos y perfilados.

Cada tubo tiene su propio lugar.

Los tubos resistentes a la corrosión se utilizan para tuberías internas y externas, construcción de estructuras monumentales y ligeras, en el diseño de proyectos de diseño. De acuerdo con las futuras cargas que asumirá la estructura, se selecciona el material de trabajo adecuado.

La gama de tubos de acero inoxidable contiene información básica sobre todos los tipos de productos laminados (tubos de perfil, con una sección transversal circular). En el caso de las secciones enrolladas, las vistas en sección transversal son diversas, pueden ser multifacéticas, cuadradas, rectangulares, segmentadas, etc.

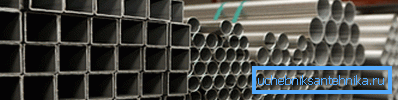

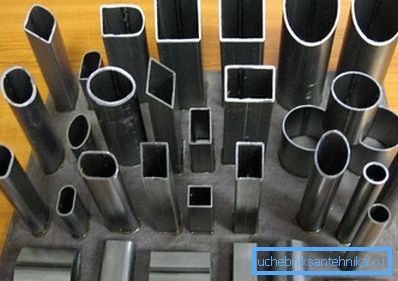

La foto muestra una variedad de secciones de tubos.

La forma de la sección y la operación dependen de la naturaleza de las cargas previstas. Si la tubería que transporta líquidos tiene una sección circular usual, entonces, para los elementos de soporte del marco, la mejor opción es una sección cuadrada o rectangular.

Tipos de superficie

Las superficies hechas de acero inoxidable t difieren entre sí en apariencia debido al acabado con abrasivos o durante una reacción electroquímica. La salida es lisa o rugosa, mate o espejo, que será una parte oculta de la estructura de soporte o un torniquete.

Marcar los principales tipos de pulido ayudará a elegir la tubería correcta

Tipos de tubería laminada

El proceso tecnológico de producción de tubos sin costura implica dos opciones.

  1. Alquiler caliente - Incluye 2 operaciones básicas: calentar un tocho redondo hasta la plasticidad y procesarlo en un molino de perforación. La manga hueca resultante se dobla, se estira, se enrolla. Los productos terminados de acuerdo con el grosor de la pared se cortan de acuerdo con GOST 9940 81 en fragmentos de 300 mm de la longitud mínima mínima a 1,5–10 m de longitud no medida.

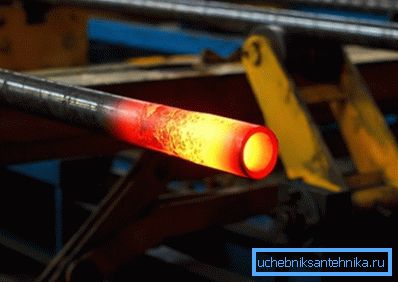

Tubo formado caliente inconsútil
  1. Alquiler frío y cálido Realizado por una tecnología similar. Solo despues de flashear el producto se enfria con agua. La longitud mínima se limita a 300 mm, la máxima - 12,5 m, la dimensión se puede aclarar de acuerdo con GOST 9941 81, dependiendo del grosor de la pared

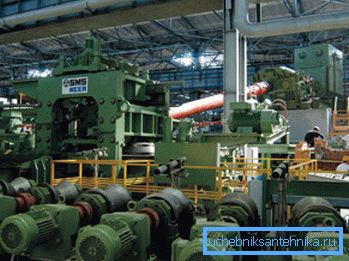

Parece un molino de perforación

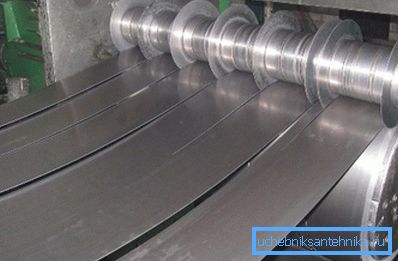

Para la fabricación de tuberías se utilizan láminas en blanco. Se cortan y enrollan en el molino de conformación, cambiando la forma de la sección de redondo a cuadrado / rectangular. Paralelamente, tiene lugar la soldadura de la costura de soldadura.

Torno para tubo soldado

Especificaciones - Tarjeta de visita en tubos de acero inoxidable.

En general, GOST 9941 81 y 9940 81 son solidarios, y hacen las principales demandas sobre el surtido de una tubería redonda en cuestión.

De acuerdo con GOST 9941 81, deben observarse los siguientes requisitos para productos laminados en frío y en caliente:

  • desviaciones máximas en el diámetro exterior: de 0,3 mm a 1%;
  • desviación del espesor de la pared - de 0.05 mm a 10%;
  • curvatura del tubo en la sección de 1 metro - 1–2 mm;

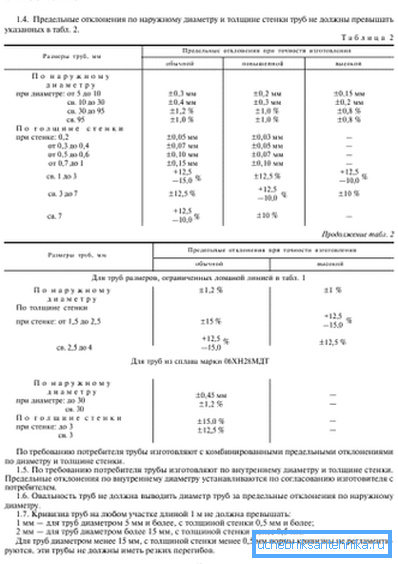

Algunos de los requisitos de GOST
  • El uso del grado de acero y la calidad del producto terminado en función de esto.

Según GOST 9940 81 laminado en caliente sin soldadura. El diámetro exterior de tal tubería varía en el rango de 57 a 325 mm.

Las tolerancias difieren dependiendo del grosor del metal. Por ejemplo, con un espesor de pared de 8 a 20 mm, la desviación máxima es de ± 15%.

La calidad de la soldadura y los defectos se realizan de acuerdo con GOST 11068-81. Los requisitos técnicos principales para los productos laminados están determinados por GOST 8639-82: desviación del ángulo recto (± 1.5 °), curvatura (hasta 2 mm por 1 m), torsión.

Presta atencion Si necesita conocer el peso teórico de la tubería, pero no hay GOST, puede usar una fórmula simple: peso 1 p / m = D * t * 0,025 kg, donde D es el diámetro externo (mm), t es el espesor de la pared (mm).

Tipos y métodos de montaje de sistemas de tubos inoxidables.

La gama de productos de acero resistente a la corrosión le permite crear estructuras para diversos fines utilitarios. La instalación de tubos de acero inoxidable con una sección transversal circular es perfecta para los sistemas que transportan líquidos y gases sin reaccionar con ellos.

Los tubos de perfil, por el contrario, son más relevantes en estructuras arquitectónicas, como soportes, cercas, etc. Los refuerzos permiten soportar cargas torsionales, mecánicas y de vibración.

Instalación de tubos redondos.

Los sistemas de tuberías de productos de acero inoxidable tienen una gran demanda en las industrias alimentaria, química y médica. Una superficie estable no cambia el sabor de los alimentos y no se destruye por la exposición a líquidos venenosos. La instalación de tuberías de acero inoxidable depende de las condiciones de su funcionamiento.

Tuberías en una planta lechera

Conexiones permanentes

La instrucción para este tipo de acoplamiento de tubería parece simple: solo necesita conectar los tubos y soldarlos / soldarlos / pegarlos.

Yo distingo estos tipos de conexiones permanentes:

  • La soldadura (a tope y al encaje) se realiza mediante soldadura con arco de argón, las costuras se limpian con ácido o abrasivos;
  • soldadura (dura y blanda);
  • adhesivos (anaerobios, adhesivos de cianoacrilato).

Conectores divididos

La forma más conveniente de conectar, este tipo de unión puede hacerse fácilmente a mano:

  • pinza
  • roscado
  • acoplamiento
  • engaste
  • choke

Dioptrías - una mirada a la esencia.

En la industria alimentaria, es habitual equipar tuberías con dioptrías (ventanas de vidrio), dispositivos que permiten observar lo que está sucediendo en la tubería. Estos dispositivos más a menudo necesitan empresas de productos lácteos y confitería.

La dioptría de tubo de acero inoxidable está representada por dos modelos: tubo y tuerca (doble portilla), cada uno de los cuales tiene sus propias ventajas.

  1. En el ángulo de visión de la tubería de 360 ​​°, mirilla de conexión de abrazadera de fácil desmontaje.

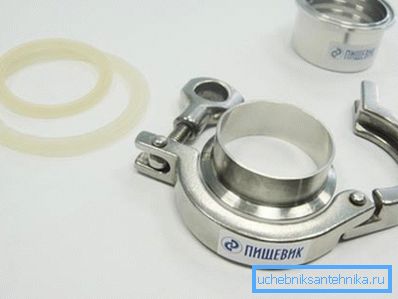

Conexión de pinza
  1. La llave tiene una luz de fondo del espacio interno, el vidrio soporta una caída de temperatura de 230 ° a 20 ° C durante un minuto. Método de conexión de la soldadura.

Estructuras a partir de tuberías de perfil.

La instalación de tuberías de acero inoxidable de secciones rectangulares y cuadradas se utiliza en la construcción de varios tipos de estructuras metálicas: marcos de supermercados, esqueletos de cimientos, soportes. El factor determinante aquí será el grosor de las paredes del perfil.

Una tubería más ligera es más adecuada para cobertizos, barandillas, carteles, marcos de muebles y elementos decorativos. Los métodos de conexión también varían desde soldadura y unión hasta accesorios.

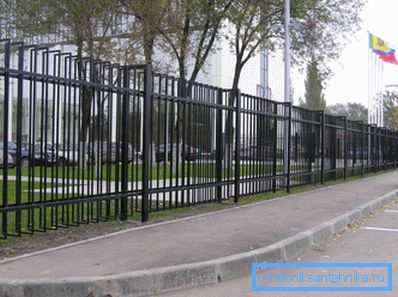

Valla agraciada hecha de perfiles cuadrados y rectangulares de acero anticorrosión

Al final

Resistir el ataque químico agresivo, la resistencia mecánica y la apariencia presentable son las tres ballenas que sustentan la popularidad del material laminado de acero inoxidable. La tubería principal o el conducto en el apartamento, la estructura de soporte o un mueble: el precio retrocede a un segundo plano cuando se trata de durabilidad y seguridad.

El video en este artículo describe el proceso de producción de tubos de acero inoxidable.
