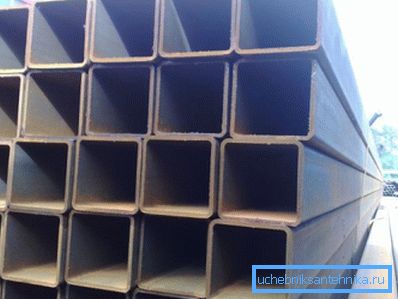

Tubos cuadrados de acero - las sutilezas de la tecnología.

Este perfil se considera exclusivamente estructural, es decir, se diseñó originalmente para su uso en varios diseños tecnológicos. Los marcos de este perfil son más estables y resistentes, en comparación con las estructuras hechas de tubos redondos o incluso rectangulares. Este perfil es el más utilizado en tecnologías de construcción.

Este artículo proporcionará una breve descripción de las tecnologías más comunes para la producción de productos principales de diferentes tipos de acero. También indicará cuáles son específicamente los estándares GOST para tuberías cuadradas de acero que regulan su lanzamiento.

Tecnologías comunes

El volumen total de productos manufacturados se puede dividir en dos grandes grupos:

• Sin costura
• Soldada

En cuanto al primer grupo, los diseños perfectos nacen gracias a las tecnologías de laminación, que a su vez se dividen en laminación en caliente y en frío. El grupo de estructuras longitudinales se realiza uniendo un perfil metálico con tecnología de soldadura.

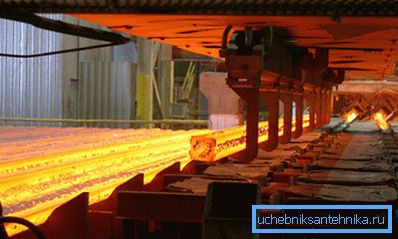

Tecnología de laminación en caliente

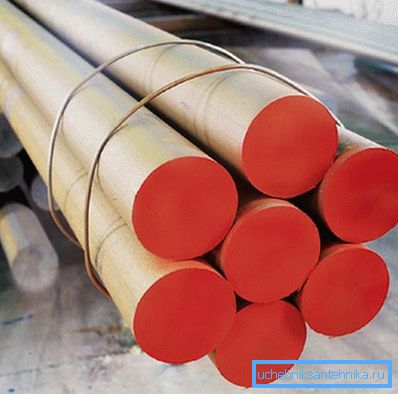

• Los laminadores en caliente utilizan una palanquilla de acero comprimido sólido moldeado o estampado, precalentado a una temperatura de al menos 1200 ° C.. Mediante moldeo múltiple, la manga rugosa se lleva a un cierto tamaño. Después de eso, va a los rodillos intermedios, donde el cuadrado se forma en la pieza de trabajo.
• Luego viene el llamado mandril.. Con la ayuda de este proceso tecnológico, a partir de una pieza de trabajo sólida y prensada, se obtiene algo similar a la sección deseada. En el blanco monolítico, un orificio pasante está siendo empujado y desplegado.
• Después de eso, el tocho en bruto precalentado con un orificio pasante se transfiere a la línea de acabado del laminador en caliente. Aquí, dependiendo de la calibración del molino, el producto ya está en la sección deseada. Una vez que las paredes se enrollan al espesor planificado y la forma está casi lista, se envía a la línea llamada refrigerador.

• El hecho es que para que el metal retenga su elasticidad, debe enfriarse gradualmente en condiciones naturales.. De lo contrario, con un enfriamiento brusco, el metal se puede endurecer, el resultado será un diseño fuerte pero frágil.
• Pero eso no es todo, antes de que el cliente sea liberado, los tubos se procesan en máquinas especiales de calibración y, sin fallar, pasan al departamento de control técnico, donde se verifica el cumplimiento de las normas GOST para tubos cuadrados de acero.. Además, cada producto es personalmente, con sus propias manos, el inspector de control de calidad verifica y firma su calidad.

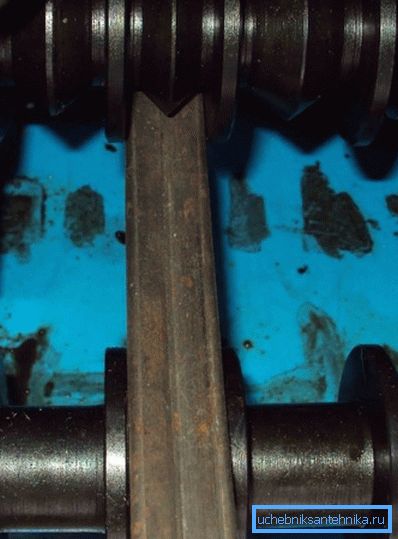

Tecnología de laminado en frío

Tanto la propia tecnología de laminado en frío como los molinos donde se fabrica este producto son significativamente diferentes de la conformación en caliente.

En algunas fuentes, estos productos pueden denominarse sin costura.

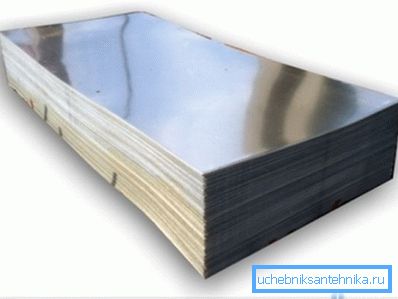

• Inicialmente, la palanquilla en bruto no se fabrica utilizando un mandril, sino alterando o dibujando un blanco de una hoja de acero entera.
• Después de eso, en los rodillos de desbaste, la palanquilla de la tubería se desplaza a un estado intermedio, en el que se alcanza el espesor de pared planificado. En este momento todavía es redondo, ya que en esta forma es mucho más fácil de procesar, además de que la precisión del procesamiento aumenta muchas veces.
• A continuación, el producto ingresa a una prensa especial, equipada con un mandril correspondiente. En él, el diseño recibe la forma deseada y se envía a la línea de calibración.

• Los defectos menores se eliminan en la línea de calibración de acabado y el espesor de la pared se mantiene en perfectas condiciones.
• El producto está casi listo, pero debido a los apretados y moldeados repetidos del metal, sus propiedades cambian enormemente, pierde su elasticidad, se vuelve más duradero y frágil como resultado de la deformación de la red cristalina.
• Para volver al metal las especificaciones requeridas utilizan la tecnología de "vacaciones". Para hacer esto, el metal se calienta a una temperatura de unos 700 ° C y se deja enfriar lentamente.
• Las tuberías de algunos tipos de acero, tratadas de esta manera, después de enfriarse, pueden perder ligeramente su geometría y guiarlas simplemente. Para corregir este desafortunado malentendido, los productos se envían para su edición, lo que se realiza con la ayuda de máquinas correctas especiales y luego al Departamento de Calidad.

Importante: a pesar de la similitud externa, las estructuras laminadas en frío y en caliente difieren no solo en las características técnicas. En particular, el grosor de la pared y, en consecuencia, el peso del tubo cuadrado de acero producido por el laminador en frío será significativamente menor. Los productos tubulares laminados en caliente tienen paredes más gruesas y más peso.

Construcciones longitudinales soldadas.

Las instrucciones tecnológicas para la fabricación de estructuras longitudinales no son tan complicadas y requieren menos energía.

En consecuencia, el precio de costo y el precio final serán mucho más bajos.

• Inicialmente, se corta un tocho dimensional de la hoja de acero para producir el producto. Los profesionales lo llaman strip. Las dimensiones de la banda deben coincidir exactamente con el área de barrido de la tubería futura.
• Cuando la tira está lista, se envía a una máquina especial en la que se le da al metal la forma del futuro producto. Es un sistema hidráulico de rodillos y rodillos, en cuya salida se obtiene un blanco intermedio de forma cuadrada, pero con una costura aún abierta.

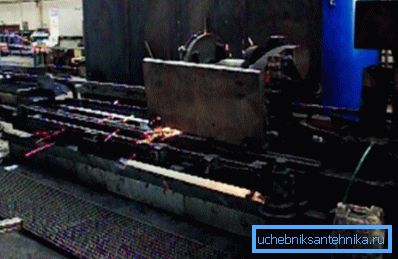

• A continuación, el tocho formado en bruto entra en la línea de soldadura. El más común es la soldadura por arco eléctrico. Soldó estructuras dimensionales con un espesor de pared de más de 2 mm. Por ejemplo, un tubo cuadrado 100x100x4 de acero, tan exigido en la construcción, se suelda mediante un método de arco eléctrico y se regula de acuerdo con GOST 8639 82.
• Las estructuras de paredes delgadas se sueldan mediante tecnología especial en hornos de inducción, lo que permite obtener una costura hermética de alta calidad.
• Al final de la línea de producción, el producto es probado tradicionalmente por los controladores OTK, donde, además de los parámetros tradicionales, la calidad de la soldadura se controla en equipos especiales.

Gama y estándares tecnológicos de las estructuras.

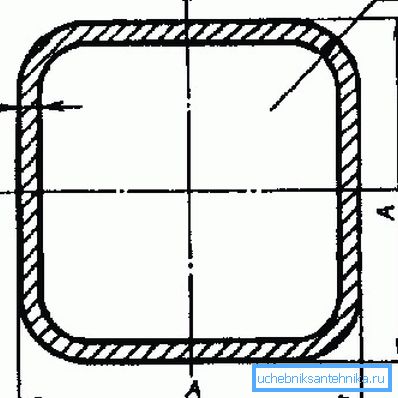

Es imposible decir acerca de todas las calibraciones de tuberías cuadradas que existen en este momento en un artículo pequeño, para esto, existen las normas GOST correspondientes para tuberías cuadradas de acero. Para que le resulte más fácil comprender los comodines de las marcas estándar estatales, los combinamos en una tabla, donde indicamos qué estándares para qué productos fueron desarrollados.

Importante: el GOST 12336 66 para un tubo cuadrado de acero se canceló en 1981, después de lo cual se usó TU 14-2-361-79. Los cuales, a su vez, fueron reemplazados en 1989 por TU 14-2-849-89, todavía vigente hoy.

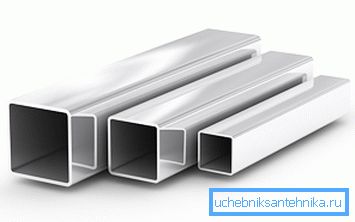

También me gustaría señalar que un tubo cuadrado hecho de acero inoxidable, así como todos los productos perfilados hechos de metales aleados y no ferrosos están regulados de acuerdo con GOST 8645 82.

El video en este artículo muestra estructuras perfiladas de acero.

Conclusión

Las tuberías perfiladas de acero se utilizan en todas partes, se pueden encontrar en parques infantiles, la mayoría de las cercas bimetálicas livianas están hechas de ellas y, por último, ninguna construcción moderna puede prescindir de estructuras de acero de varias secciones.
