Tubos cuadrados: 2 métodos para la producción de piezas en

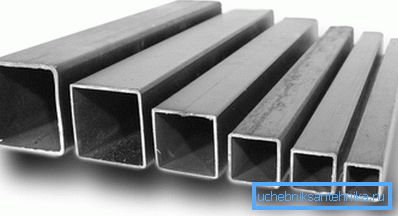

El tubo cuadrado de metal es uno de los tipos más populares de productos laminados. Dichos productos se producen en una gama muy amplia, lo que se debe en gran medida a la gran variedad de tareas para las que se utilizan tales tuberías.

En nuestro artículo hablaremos sobre la tecnología de producción de estos productos y también prestaremos atención al alcance de su uso.

Proceso de fabricación

Método 1. Producción rodante.

La fabricación de productos tubulares de secciones rectangulares y cuadradas está regulada de acuerdo con GOST 8639 - 82.

Según este documento, dichos productos son producidos:

• Laminado en caliente sin costuras.
• Frío sin costuras.
• Electrosoldado conformado en frío (plegado).

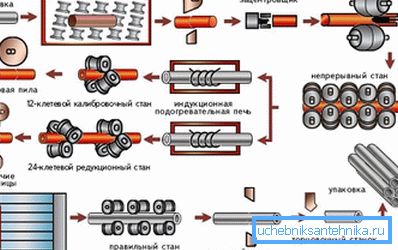

Los tubos sin costura tecnológica se fabrican mediante tecnología de laminación.

Las instrucciones de producción incluyen las siguientes operaciones:

• La barra cuadrada de metal (barra) se calienta en un horno a una cierta temperatura.
• Luego, el espacio en blanco se coloca en la prensa, donde se forma el perfil del producto utilizando un dispositivo de calibración especial.
• En el método de producción "en frío", el manguito se enfría y luego se alimenta al laminador, donde se procesa antes de la reducción al tamaño nominal.
• En el método "caliente", el laminado de acabado se realiza en una parte precalentada. Esto permite la fabricación de tuberías con paredes más delgadas sin riesgo de deformación.
• Entonces se libera el metal. Esto se hace para restaurar la granularidad natural de la superficie del producto, suavizada durante el procesamiento en el laminador.

Presta atencion Después de completar el laminado y el revenido, se debe verificar que todos los productos cumplan con las dimensiones de diseño. Las tuberías que tienen desviaciones en la sección transversal o el espesor de la pared se rechazan.

Esto se aplica a los productos de metal. La tubería de perfil de plástico se produce con mayor frecuencia mediante tecnología de extrusión, en la que la pieza de trabajo se extrae a través de un dispositivo de dimensionamiento, una hilera.

Método 2. Fabricación soldada

Los productos de sutura se hacen de manera algo diferente:

• En la primera etapa de producción, una lámina de acero de un cierto grosor (generalmente se utiliza acero aleado de 3 mm) se corta en espacios en blanco en forma de tiras, las llamadas tiras.

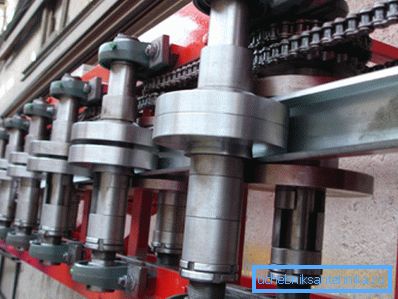

• A continuación, las tiras se alimentan a la unidad de plegado, donde el perfil de la tubería futura se forma con la ayuda de mecanismos de rodillos de diferentes tamaños.
• Billet diseñado entra en el área de soldadura, donde se forma la costura.

Presta atencion La industria produce solo tubos longitudinales de perfiles rectangulares y cuadrados: simplemente no hay modelos de costura en espiral.

• A continuación, el producto se coloca en un laminador para su procesamiento final. En esta etapa, el tubo se calibra, el grosor de la pared se aplana y se limpia la superficie.
• Antes del envío de las piezas terminadas al almacén, es obligatoria la detección de fallas en la costura.

Presta atencion La cantidad permitida de fresa (engrosamiento de la superficie en el punto de penetración de la soldadura) es de 0,5 a 1 mm. Si se superan estas dimensiones, se puede realizar una limpieza adicional de la superficie de la tubería.

La gama de tubos cuadrados según GOST 30245 - 2003 (es decir, este documento regula la producción del tipo de sutura) es bastante extensa.

Incluye:

• Cuadrados en blanco desde 40x40 hasta 300x300 mm.
• Espacios en blanco rectangulares de 50x25 a 400x200 mm.

En algunos casos, se utilizan otras tecnologías de producción. Entonces, en presencia de un tubo redondo del tamaño apropiado, es posible hacer un cuadrado o rectangular a mano usando un laminador para tubos. Sin embargo, la calidad de un producto de este tipo será muy dudosa, por lo tanto, no se recomienda utilizar dichas piezas para un trabajo responsable.

Uso de tubos con forma.

Las principales ventajas

Las ventajas de los espacios en blanco de tubo cuadrado incluyen lo siguiente:

• Alta tecnologia - Si se desea, las partes pueden tener casi cualquier forma, y ​​la instalación de estructuras se realiza con relativamente poco trabajo.

Presta atencion La forma con bordes planos hace que sea más fácil acoplar productos de tubería con superficies de ladrillo y concreto: el espacio es mínimo y se requiere mucho menos esfuerzo para sellarlo.

• Fiabilidad de conexión tanto con el uso de soldadura, como en la instalación en brazos con el uso de accesorio.
• Buena capacidad de carga Debido a la forma geométrica verificada y al número mínimo de soldaduras.
• Alta resistencia a la corrosión y el impacto de otros factores ambientales, que se proporciona principalmente por la participación en la producción de acero de alta calidad.
• Buena resistencia al fuego.

Si hablamos del aspecto financiero del problema, el precio de dichos productos puede considerarse bastante asequible. Naturalmente, es diferente para las variedades que utilizan diferentes calidades de acero, pero en la mayoría de los casos es posible elegir una opción incluso para la construcción del presupuesto.

Ámbito de aplicación

Los tubos de perfil son quizás uno de los materiales de construcción más versátiles.

El alcance de su uso es extremadamente amplio e incluye:

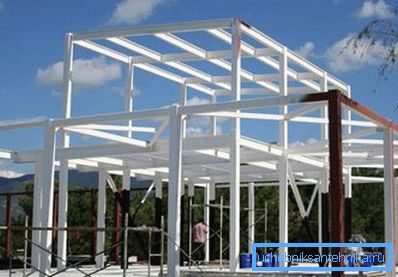

• Construcción del marco. Los detalles se utilizan para la construcción de estructuras de soporte de edificios residenciales y edificios de granjas, así como para pequeñas formas arquitectónicas: cobertizos, miradores, invernaderos, etc.
• Trabajos de techado. Las tuberías cuadradas o rectangulares se pueden utilizar como material principal para vigas y vigas de pisos, especialmente donde el techo no requiere altos valores de aislamiento térmico.

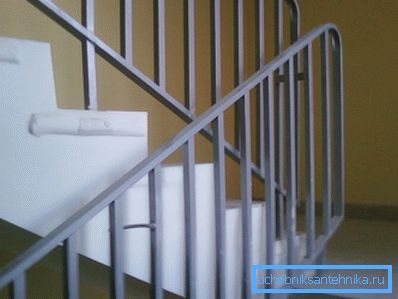

• La construcción de estructuras de cerramiento, granjas de marcos, elementos de publicidad exterior, etc.

• Fabricación de muebles. Aquí el perfil actúa como patas y elementos de marco, asegurando una distribución uniforme de las cargas.

Conclusión

Marcos, glorietas, cercas, armaduras de tubos cuadrados se pueden producir con habilidades mínimas de trabajo con metales. Estos espacios en blanco se distinguen por la más alta capacidad de fabricación, lo que garantiza su popularidad como material universal. Aprende más sobre la tecnología de producción de tubos cuadrados y sobre cómo usarlos al estudiar el video de este artículo.
