Tubo soldado 108 - un material de construcción indispensable

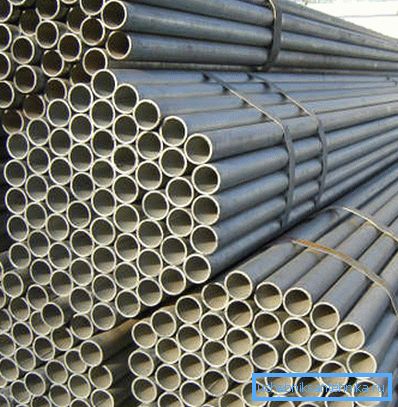

A pesar de la aparición de tubos de plástico, el tubo de acero no pierde terreno. Los sistemas de fontanería, calefacción y alcantarillado de metales siguen siendo muy populares, y el acero para tuberías también se puede utilizar como elementos de soporte del marco. Por ejemplo, un tubo 108 por 4 puede ser usado como soporte para el marco de una construcción ligera.

Información general sobre la tubería soldada eléctrica.

La tubería de acero durante más de una década se ha utilizado no solo para la instalación de tuberías o calefacción, sino también como material de construcción. El ámbito de aplicación de los tubos soldados es mucho más amplio de lo que parece a primera vista. Dependiendo del propósito, la composición del acero es diferente, y los requisitos para el laminado son diferentes.

Clasificación de tuberías soldadas eléctricas.

Dependiendo del destino, es posible distinguir tales grupos enrollados de tubería:

• Clase 1 - utilizado en la vida cotidiana. Este grupo incluye la tubería, que se utiliza, por ejemplo, para la instalación de un sistema de calefacción. Incluso un no especialista se encargará de la instalación, solo se necesitarán instrucciones detalladas para el trabajo;

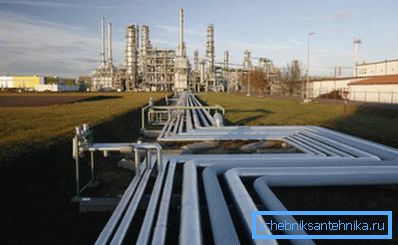

• Grado 2 - con mayor resistencia a la presión y temperatura. Este tipo de alquiler se utiliza para bombear petróleo, así como agua en el conducto principal;

• Grado 3: la composición del acero se selecciona en función de los frecuentes cambios de temperatura y presión. Ámbito de aplicación: industria alimentaria, industria química, etc .;
• Clase 4: tubería sujeta a una fuerte tensión mecánica, por ejemplo, al perforar un pozo. El acero debería tener una mayor resistencia al desgaste;

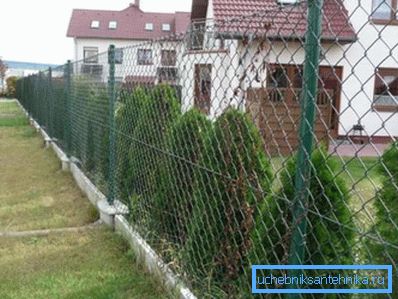

• Clase 5: este alquiler se utiliza principalmente como elementos de apoyo para bastidores. En consecuencia, el principal requisito es alta resistencia y bajo precio;
• Grado 6: se produce para satisfacer las necesidades de la industria de la ingeniería. La principal característica es el aumento de la resistencia a alta presión, la resistencia a la abrasión.

Marco regulatorio

Puede seleccionar varios estándares, dimensiones geométricas, peso y tolerancias que se pueden encontrar en GOST 10704-91, que también contiene información básica sobre la dimensión. Por ejemplo, la tubería 108x4 según GOST 10704 91 no se puede producir con una longitud inferior a 4 m.

En general, la dimensión depende del diámetro:

• más de 426 mm - como norma, el tamaño se determina de acuerdo con el cliente;
• más de 152 mm - la longitud mínima es de 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• menos de 30 mm - 2 m.

El rango de tamaños es bastante grande: el diámetro varía de 10 a 1420 mm, y el espesor del metal puede ser de 1 a 32 mm. En consecuencia, el peso de la tubería es muy diferente. Por ejemplo, el peso de 1 metro del tubo 108x4 de acuerdo con el estándar es de aproximadamente 10.26 kg, y con un aumento del grosor del metal a 5.0 mm, esta cifra aumenta a 12.70 kg.

Presta atencion Cuando se marca siempre se indica el diámetro exterior. Para averiguar el diámetro interior, es necesario restar de este número el doble del grosor de las paredes.

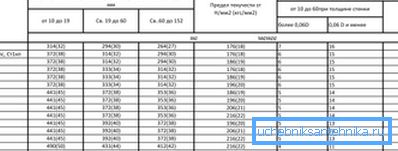

Además, el documento también debe tener en cuenta una serie de condiciones técnicas. Estos datos son importantes en la etapa de control de calidad de la tubería.

Puede seleccionar documentos tales como:

• GOST 10705-80: la información se refiere a tuberías con un diámetro de 10–530 mm (acero poco aleado y al carbono). El documento contiene una lista de reglas para la aceptación, las pruebas, la concentración máxima permitida de impurezas, etc .;
• GOST 10706-76: la composición es aproximadamente la misma, pero los requisitos de este documento son aplicables a tuberías con un diámetro de 426 - 1620 mm;

• GOST 10707-80: presenta requisitos para tuberías soldadas conformadas en frío con un diámetro de 5-110 mm (acero al carbono);

En cuanto a los tubos sin soldadura laminados en caliente, para ellos la información principal está en GOST 8731-74. La ausencia de una costura hace que la tubería sea aún más confiable, aunque una pared gruesa también aumenta la masa de la tubería, por ejemplo, el peso de una tubería de 108x6 ya es de 15.09 kg / bar. m

Las principales etapas de producción.

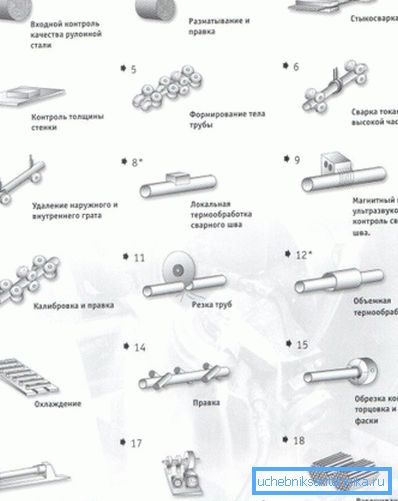

Todo el proceso de producción se puede dividir en varias etapas:

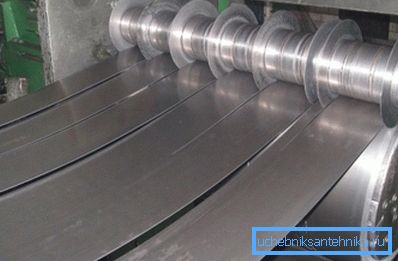

• Una cinta de metal de ancho constante actúa como materia prima. Se moldea y se suelda a tope para obtener una banda continua de acero de ancho constante. Asegúrese de controlar el grosor del acero, depende del peso del tubo 108x4 y de cualquier otro tamaño;

• en la siguiente etapa, la tira pasa a través de un tren de rodillos, que le dan a la tira la forma de una tubería futura (hasta ahora no se realiza soldadura);
• se realiza soldadura;
• grat es eliminado

Presta atencion Una fresa debe eliminarse no solo desde el exterior, sino también desde el interior. Si la tubería operará en el modo de presión, entonces una excavación no liberada en el interior interrumpirá el flujo del fluido.

• después de eso, se monitorea la resistencia de la costura, se corta la tubería, se limpian los extremos de las rebabas. Si es necesario, se realiza un vendaje de superficie;
• La tubería terminada se almacena.

Al controlar, debes tener en cuenta el método de soldadura. Entonces, si se usó una costura de resistencia aumentada (GOST 10706), entonces la masa debería incrementarse en un 1%.

Es decir, si el peso del tubo 108x5 era 12.70 kg / bar. m, entonces cuando se usa una costura de mayor resistencia, será 12.827 kg / pog. m. Con grandes volúmenes importa.

Ejemplos de uso de tuberías eléctricas.

En la construcción individual, se utiliza generalmente para la instalación de sistemas de calefacción, tuberías. Todo el trabajo se hace generalmente a mano. Los tamaños pequeños se pueden utilizar como elementos de marco de tuberías para estructuras ligeras, como los gazebos.

En cuanto a los tamaños grandes, hay que tener en cuenta el precio. Por lo tanto, el costo de una tubería de 108x4 es bastante alto (alrededor de 30,000 a 33,000 rublos / tonelada), por lo que no tiene sentido usarlo, por ejemplo, para aguas residuales.

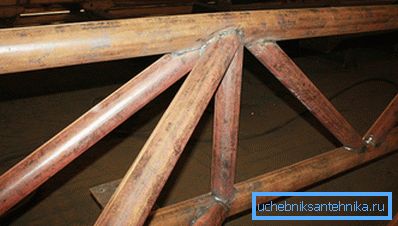

En la construcción industrial, las ventajas de una tubería soldada eléctricamente se manifiestan completamente. Los tamaños grandes se pueden utilizar como bastidores y para cubrir grandes vanos. En este último caso, hay que recurrir a la creación de fincas.

El propio peso de la tubería no permitirá bloquear el tramo de una sola tubería. Por ejemplo, el peso de un tubo 108x3 5 es de 9.02 kg / bar. m., con un tramo de 15,0 m, solo su propio peso será de 135,3 kg.

Resumiendo

Las tuberías electrosoldadas y sin costura son populares no solo de forma individual, sino también en la construcción industrial. Los tamaños pequeños se usan a menudo en la vida cotidiana, pero el diámetro más grande también es adecuado para construcciones más serias.

El video en este artículo describe en detalle el proceso de producción de tuberías longitudinales soldadas eléctricamente.
