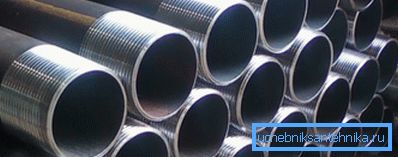

Tubo roscado - fabricación, aplicación y características
Para conectar tuberías de metal utilizando varios métodos, incluida la rosca. Se ha probado en la instalación de válvulas. Este artículo se dedicará a los métodos de corte de roscas internas y externas en la tubería, así como a las herramientas y accesorios que se utilizan en este caso.
Tipos de herramientas

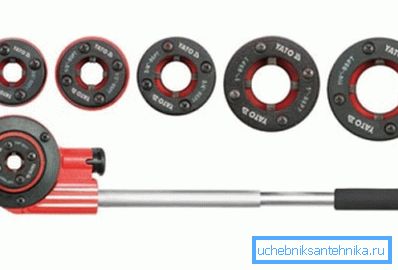

En este caso, estamos interesados en el conjunto de tuberías.
Consiste en:
- Varios platos de rosca, matrices y grifos., destinados a cortar hilos de varios diámetros;
- soporte para facilitar la operación;
- Herramientas adicionales que incluyen abrazadera y abrazadera.
Reglas de corte
El proceso se lleva a cabo de acuerdo a un algoritmo específico. Si no se respeta la instrucción, la aparición de un matrimonio o la rotura de un dispositivo roscado es solo cuestión de tiempo.
Consejo: siga las reglas de seguridad cuando trabaje con grifos y troqueles, de lo contrario podría causar lesiones en las manos.
Los principales requisitos que se aplican al proceso y dispositivos:
- Está prohibido cortar con una herramienta roma y defectuosa.
- Se requiere una preparación preliminar de la tubería de metal, para lo cual se elimina una capa de suciedad, óxido y pintura del área de la rosca futura. Debes limpiar la superficie antes que el metal.
- Desde el final del producto, es necesario quitar el chaflán exterior con un molinillo o un archivo.
- Durante el trabajo, se debe aplicar un lubricante o un fluido especial a la superficie de trabajo de la tubería y los cortadores. Debe aplicarse tanto antes de comenzar el trabajo como durante el proceso de corte.
Usa el dado
Una rosca de corte de hilo convencional está hecha de acero para herramientas endurecido. Para roscar en su interior hay bordes cortantes, entre los cuales se hacen agujeros para salir del chip hacia el exterior. Con la ayuda de la placa es posible realizar el corte necesario en diferentes tipos de tubos en un tiempo bastante corto.
El proceso se lleva a cabo en este orden:
- Sujete el tubo en posición vertical en un tornillo de banco u otro dispositivo.
- Retire el chaflán exterior del tubo desnudo.
- Inserte en el soporte un troquel para tubos del diámetro deseado.
- Engrasar los cortadores y el tubo para facilitar el trabajo.
- Alinee la placa con el extremo del tubo estrictamente perpendicular al eje de este último. De lo contrario, la desalineación del dispositivo hará que la rosca se suelte o que se cambie su diámetro. Y de hecho, y en otro caso, será considerado un matrimonio.
- Gire el soporte hacia la derecha y corte la pieza de trabajo.
- Después de varias vueltas, mueva la placa hacia atrás para quitarle las virutas.
Consejo: hacer el trabajo sin problemas, evitando tirones. No olvide lubricar periódicamente la superficie de la rosca y los incisivos.
- Una vez hecho el último giro, devuelve a Lerka a la posición inicial y pasa de nuevo por el hilo.
Usamos el tornillo de morir
Hay dos opciones para el dispositivo:
| Manual | La adaptación en su funcionalidad es la misma que la matriz, pero es más moderna y versátil. El kit incluye el soporte y los cortadores reemplazables, que se colocan en sus ranuras, lo que hace posible cambiar los cortadores en poco tiempo cuando se desafilan. Además, el troquel de tornillo requiere menos esfuerzo al cortar. En el proceso de trabajo, el troquel de tornillo requiere menos esfuerzo para crear una rosca. Es más fácil y seguro trabajar con el dispositivo, ya que dentro del soporte hay guías de precisión. Las versiones más avanzadas de la herramienta están equipadas con sonajeros, que permiten girar el soporte en una sola dirección. El roscado en la tubería se realiza en la siguiente secuencia:
|
| Eléctrica | En este caso, la herramienta está equipada con un motor eléctrico, que permite que el proceso de corte de la rosca se realice de manera muy rápida, sin esfuerzo y con la máxima calidad posible. Por lo tanto, su precio será más caro que la versión manual. Antes de comenzar a trabajar, debe fijarlo en la pinza incluida en el kit y presionar el botón "Iniciar". El enhebrado se producirá en unos pocos segundos. La comodidad del equipo es que no necesita utilizar un vicio potente para la fijación, lo que también se traduce en la movilidad de la herramienta que se puede conectar a la tubería. |
Consejo: no olvide lubricar periódicamente la superficie durante la operación.
Usa el grifo
La llamada herramienta de corte, que es un tornillo endurecido. Tiene varias ranuras helicoidales o rectas longitudinales que crean filos de corte. El diseño consiste en una parte de trabajo y un vástago, que termina en un cuadrado.
Para seleccionar correctamente el grifo, debe conocer el diámetro interno exacto de la pieza. Para el trabajo, necesitará dos herramientas, la primera para quitar las virutas de corte, aproximadamente el 70%, y la segunda para el acabado de las roscas (30%).
Por lo tanto, en la primera etapa, vaya a través del diámetro interno con un cono N ° 1 y luego finalice el trabajo N ° 2. Al mismo tiempo, no olvide que la tubería y el grifo deben lubricarse con lubricante, por ejemplo, aceite de máquina.
Causas del matrimonio
Los problemas ocurren en cualquier trabajo, sin embargo, cuando se trata de roscado, el producto ya no es adecuado para su uso. Por lo tanto, los expertos recomiendan enhebrar lo más cuidadosamente posible.
A continuación consideramos las principales razones por las que puede ocurrir el matrimonio:
- Herramienta aplicada de baja calidad. Recuerde que los incisivos contusos u oxidados pueden dañar la pieza de trabajo sin cortar hilos de alta calidad.
- Sin lubricación, las bobinas se romperán y con frecuencia hay grietas en ellas.
- Gran esfuerzo físico puede hacer que un hilo se rompa.
- El diámetro de las matrices y la matriz de tornillo no se ajustan al diámetro de la pieza de trabajo.
Conclusión
Las uniones roscadas de tubos han sido firmemente establecidas en la industria de la construcción. Su uso en el emparejamiento de tuberías le permite crear rápidamente un sistema de suministro de agua, gas o calefacción. Durante la fabricación de la rosca se deben utilizar solo herramientas de alta calidad, así como cumplir con la tecnología de proceso. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
