Tubo electrosoldado: parámetros técnicos y alcance.

Con el desarrollo de la ciencia de la soldadura, la tecnología de soldadura de metales ha alcanzado un nuevo nivel. Las tuberías soldadas eléctricamente se han convertido en mucho menos que las versiones laminadas en caliente o sin costura. Pero la producción soldada consume menos energía, por lo tanto, el precio de los productos fabricados con soldadura eléctrica es mucho menor.

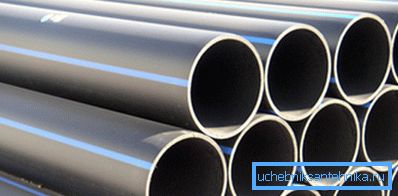

Foto de tuberías eléctricas.

La gama de tubos soldados eléctricamente no se limita solo a una forma cilíndrica, hay una dirección no menos espaciosa de producción de varios tipos de estructuras de perfil. Los tubos producidos con la ayuda de la soldadura eléctrica se producen a partir de los aceros al carbono tradicionales y los grados aleados. El acero inoxidable no es menos utilizado en la producción.

¿Dónde es aplicable este material?

  • Gracias a una combinación razonable de precio y calidad, los productos soldados eléctricamente nos rodean en todas partes.. Forman la base de todos los sistemas de agua y gas existentes en el momento. Además, casi todos los electrodomésticos, que van desde una aspiradora y terminan con un simulador deportivo, incluso un automóvil debe tener tubos electrosoldados en su diseño.
  • Un lugar especial en la producción es ocupado por estructuras electrosoldadas de metal diseñadas para las necesidades de construcción.. Junto con el concreto reforzado tradicional, ninguna construcción moderna seria puede prescindir de tubos soldados cuadrados y rectangulares. A menudo, forman la base del marco de cualquier edificio moderno de gran altura.
  • Todos los pabellones modernos y varias salas de exposiciones están hechos de tales estructuras.. En los mercados urbanos, cualquier tienda o puesto comercial se basa precisamente en marcos ligeros soldados. No se puede concebir ningún invernadero moderno en la casa de campo sin un marco resistente hecho de estructuras de metal soldado perfiladas.
  • Cada uno de nosotros se sentó en un escritorio en la escuela, en una mesa de oficina o en sillas en un café de la ciudad, actualmente los marcos de todos estos muebles están hechos de estructuras huecas ligeras y soldadas.

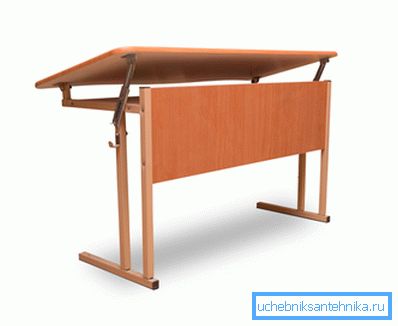

Diseños soldados para muebles.

¿Cuáles son los tipos de productos?

Todo el vasto océano de este producto está regulado por GOST para tuberías soldadas eléctricamente. Para cada industria y áreas se desarrollaron sus propios documentos normativos, pero la mayoría de las áreas existentes se centran en las características técnicas de los tubos soldados eléctricamente de acuerdo con GOST 10704 91.

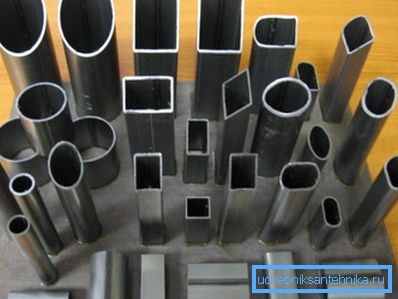

La gama de productos soldados.

Variedades de costura

Las estructuras que están unidas por soldadura eléctrica tampoco son todas iguales, los expertos comparten dos tecnologías de unión comunes, estos son productos con uniones rectas y de tornillo (lea también el artículo Tubos longitudinales de acero soldados eléctricamente: tipos y características).

El proceso tecnológico en el que se utiliza una costura recta o paralela es más rentable. Este tipo de compuesto en términos de costos de producción y la organización del proceso de producción en sí es mucho más barato que sus competidores.

Esto se debe al hecho de que la conexión se ejecuta paralelamente al eje de la estructura en una línea. Pero los datos técnicos de tales tuberías no permiten el funcionamiento a altas presiones internas y altas temperaturas, por lo que son ampliamente utilizados en tecnologías de construcción y en la producción de marcos.

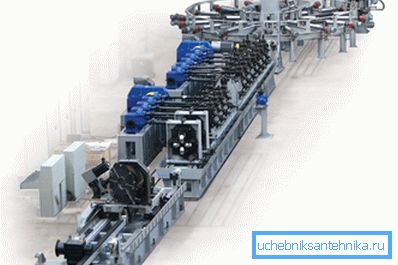

Línea recta.

La soldadura en espiral o en espiral de juntas es mucho mejor, en particular, se utiliza en la producción de productos de paredes gruesas de gran diámetro. La mayoría de los gasoductos y tuberías de agua están equipados con tales tuberías. Al mismo tiempo, la unión se cose, porque el electrodo de soldadura se mueve a lo largo de un complejo camino en espiral.

También se debe tener en cuenta que estas estructuras se pueden hacer mediante conformación en caliente y en frío. La conformación en frío es más común, ya que las estructuras de paredes delgadas se producen mediante este método, como resultado, el peso de la tubería electrosoldada es mucho menor.

Los equipos tecnológicos para la fabricación de productos de conformación en caliente requieren grandes áreas y un importante consumo de energía. De esta manera, se fabrican tuberías volumétricas de paredes gruesas y de gran diámetro.

Molino para la producción de tubos.

Importante: la tecnología de producción de productos de agua y gas, abreviado VGP, no es muy diferente de la eléctrica. La diferencia formal entre una tubería VGP y una tubería soldada eléctricamente es que se usa para la instalación de comunicaciones internas. Y las estructuras soldadas eléctricamente son comunes en las tuberías principales de agua y gas.

Productos de acero inoxidable

El acero inoxidable en general y los tubos producidos a partir de él, tienen características de rendimiento únicas. Estos productos son fabricados exclusivamente por el método de conformación en caliente. Esto se debe al hecho de que el acero inoxidable y los aceros aleados pertenecen a materiales de alta resistencia, sin precalentamiento, no podrán doblarse de forma cualitativa.

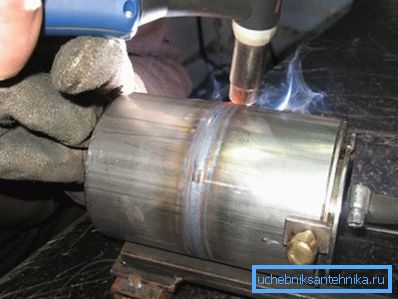

Argón soldando tus propias manos.

La tecnología de soldadura de este material también es diferente de la tradicional. Todos estos metales son hervidos por soldadura de argón. En condiciones de producción, la lámina se conecta en cámaras especiales llenas de gas inerte, lo que garantiza una alta calidad de la costura.

La conformación en caliente, seguida por el rodaje y la limpieza permite producir tuberías de alta calidad que no se distinguen visualmente de las laminadas sólidas.

Consejo: si hay un manual para soldar metales ferrosos con sus propias manos, y en presencia de una máquina de soldar, la operación es bastante accesible en condiciones artesanales. Pero para dominar la soldadura de argón del acero inoxidable sin un mentor inteligente y un equipo especial, fracasará.

Los metales de aleación y el acero inoxidable se clasifican de acuerdo con documentos regulatorios separados. Tradicionalmente, se utiliza el GOST 9941 81 para tubos de acero inoxidable soldados eléctricamente, según el cual la certificación del producto se lleva a cabo prácticamente en todo el territorio de la antigua unión.

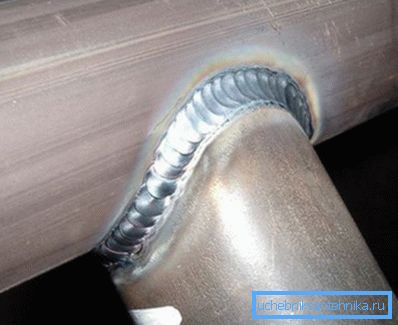

Soldadura de costura en acero inoxidable.

Importante: junto con el documento reglamentario mencionado anteriormente, también hay GOST 9940 81 para tubos soldados con autógena eléctricos inoxidables. Esta norma regula la calidad de los diseños sin costuras. La costura en ellos "rueda" en los molinos de conformación en caliente y no es visible visualmente.

Unas palabras sobre el peso.

Los datos como el peso de una tubería soldada eléctricamente son importantes al comprar y transportar este producto. Además, la mayoría de las organizaciones comerciales especializadas en la venta de este producto lo liberan por peso.

En cualquier documento, se indica el peso de 1 metro de tubo de electrofusión. Este valor numérico permite en poco tiempo calcular la masa total de todo el lote de productos o la carga en las estructuras de soporte durante la instalación.

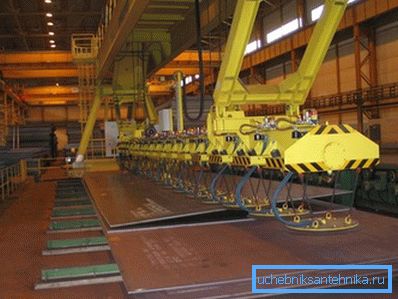

Almacén de productos acabados.

En los documentos que acompañan a las mercancías siempre indicar estos datos. El peso de cualquier producto depende de la densidad de la aleación a partir de la cual se fabrica, la geometría de la sección transversal y el espesor de la pared.

La forma más fácil de calcular ahora es usar programas especiales, calculadoras en línea, que rápidamente darán el resultado. Pero si no estaban disponibles, entonces puede usar las tablas de surtido para este producto, que se pueden encontrar en el GOST correspondiente. Si los productos no son estándar, se toma el parámetro más cercano al deseado.

Si la situación es un callejón sin salida y no tiene acceso ni al GOST ni a Internet, puede usar las fórmulas matemáticas. Entonces, para calcular el peso de los productos cilíndricos, se usa la fórmula, donde el peso es (?) 3.14 * (D - T) * T * L * P.

Donde D es el diámetro exterior (m); T es el espesor de la pared (m); L es la longitud (m); P es la densidad de la aleación (kg / m?), La densidad promedio del metal es 7850 kg / m?

Para productos especializados, el volumen de material se calcula utilizando la fórmula V = A * B * L. Donde V es el volumen (m?); A y B son la longitud de los lados (m); L es la longitud del producto; multiplicando A por B en consecuencia, obtenemos el área de la sección transversal. El error de cálculo permitido es del 12%.

El video en este artículo proporciona material adicional sobre el tema.

Conclusión

La gama de tubos soldados eléctricamente es muy amplia, pero recuerde que cada lote y, a veces, cada producto debe tener un certificado de calidad. El inspector del Departamento de Control de Calidad con sus propias manos, utilizando un equipo especial, debe verificar el cumplimiento de los documentos normativos y la calidad de las mercancías (consulte también el artículo Tubos sin presión: estudiamos todos los tipos y sus características).

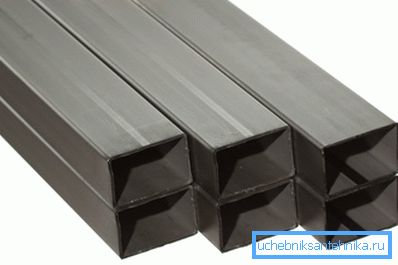

Perfil de estructuras soldadas.
