Tubo del ventilador de ventilación

Para evitar que el sistema de ventilación le cause muchos problemas, debe equiparlo con todos los dispositivos y dispositivos necesarios. Uno de estos componentes importantes es la pipa divertida. Este elemento es responsable de gran parte de lo que se tratará en el artículo. También hablaremos sobre cómo ventilar el tubo de diversión.

¿Para qué sirve un tubo de ventilación?

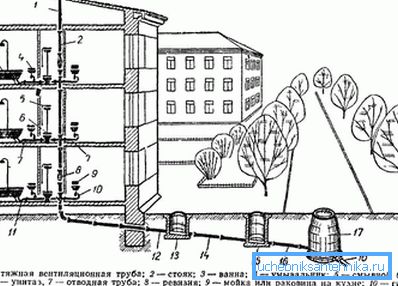

Tal elemento del sistema de alcantarillado como tubo de ventilación no siempre es necesario. De acuerdo con los códigos de construcción actuales, no es necesario instalarlo al construir una casa en uno o dos pisos. Si el piso de la casa es más de 2, entonces la tubería de embudo debe instalarse necesariamente.

Además, este elemento de la alcantarilla debe estar presente si:

• En la casa hay más de un baño o baño.
• Al instalar la canalización vertical del sistema de alcantarillado, se utiliza una tubería con un diámetro de 50 mm o menos.
• si hay una unidad sanitaria en la casa que requiere la descarga simultánea en la alcantarilla de una gran cantidad de agua (por ejemplo, si hay una piscina en la casa).

Sugerencia También la instalación de este elemento es deseable si la casa está equipada con un sistema de alcantarillado autónomo. Por ejemplo, cuando el tratamiento de aguas residuales se realiza con un tanque séptico, la ventilación se debe hacer con una tubería de embudo.

¿Y por qué necesitamos tal ventilación? Al drenar el agua en el sistema de alcantarillado, se crea una presión de descarga. Si el volumen de los drenajes que llegan simultáneamente es pequeño, entonces la diferencia de presión se compensa con sifones (o más bien, con agua). Pero con un gran descenso simultáneo, se crea un vacío en las tuberías. Como resultado, el agua del sifón es succionada, lo que abre la puerta a olores desagradables.

Para evitar la creación de un vacío, es necesario asegurar el flujo de aire desde el exterior para igualar la presión. Es para estos fines que se monta el tubo del ventilador. Además, la tracción no permite que el olor entre en la habitación, incluso si el agua de los sifones se secó después de una larga falta de uso del sistema de alcantarillado.

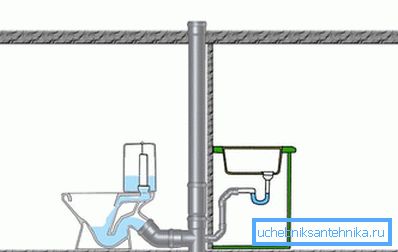

Dispositivo y consejos de instalación

Para mejorar el rendimiento del sistema de alcantarillado y protegerse de la penetración de olores desagradables, los expertos recomiendan instalar ventilación de ventilador incluso en casas de un piso. Los trabajos en sí mismos no requieren conocimientos y habilidades especiales y son completamente factibles por sí mismos. El sistema de ventilación del ventilador en sí consta de los siguientes elementos:

• El conducto de ventilación (va desde el tubo ascendente hasta el techo, el tubo del ventilador se colocará allí). Tal elemento debe proporcionarse en la etapa de construcción de una casa. Si no está allí, el retiro de la ventilación del ventilador puede requerir de usted un gran costo financiero y físico.
• Conexión de tuberías y accesorios (son necesarios para conectar a la canalización de alcantarillado).
• La diversión en sí misma.

Al crear un sistema de ventilación con una tubería de embudo, debe observar las siguientes recomendaciones de los expertos:

• Lo más importante es que el diámetro del tubo del ventilador sea igual a la sección transversal del tubo ascendente. Además, los expertos recomiendan usar el mismo tipo de materiales (polímero o hierro fundido). Si no desea hacer un tubo de hierro fundido (este material es bastante pesado y difícil de instalar), entonces necesita usar un adaptador de goma como elemento de conexión.
• Se permite conectar varios tubos divertidos. Al mismo tiempo, es necesario usar tees de plástico para alcantarillas con un ángulo de 45 grados.
• También se permite cambiar la dirección del tubo del ventilador (utilizando todos los mismos tees). Al mismo tiempo, el lugar de cambio de la dirección debe estar por encima de la unidad sanitaria más alta
• Algunas áreas de ventilación del ventilador pueden correr horizontalmente. En este caso, se requiere soportar un ligero sesgo hacia la salida de gases, debe ser de 0.02%.

Además, los expertos recomiendan cumplir con los requisitos que se aplican directamente al tubo del ventilador. Entre ellos se encuentran los principales:

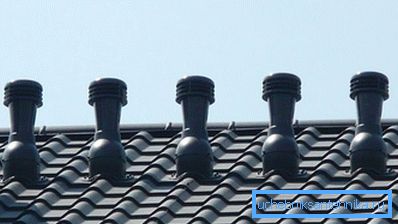

• Al llevar el tubo del ventilador al techo, es necesario seguir las recomendaciones para su altura sobre el techo. Este indicador debe estar en el rango de 30 a 50 cm.
• Cuando la casa tiene un espacio en el ático que se utiliza para fines residenciales, la tubería debe elevarse a 3 metros.
• Para evitar que los olores del sistema de alcantarillado entren a la habitación a través de ventanas y un balcón, la distancia desde la tubería hasta estos elementos debe ser de al menos 4 metros.
• Debe cuidar el aislamiento de la canalización vertical o saltearla a través de habitaciones con calefacción.

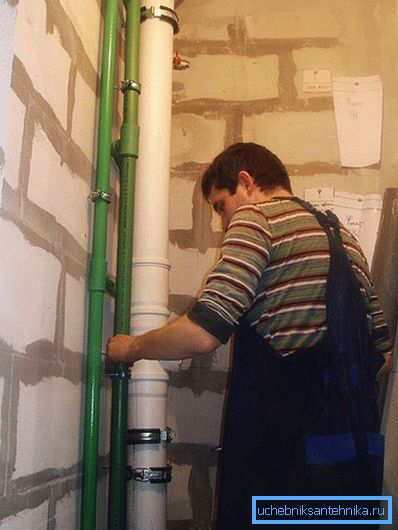

• Dado que la mayoría de las tuberías de plástico se utilizan para organizar la ventilación del ventilador (debido a la facilidad de instalación), deben protegerse contra impactos mecánicos. Al colocar tubos a través de pisos y techos, se utilizan mangas de metal.
• Si su casa está equipada con un sistema de chimenea, entonces está prohibido instalar un tubo de ventilación en el mismo conducto de ventilación.
• Para evitar que los insectos y pequeños residuos entren al sistema de alcantarillado, debe equipar la salida de la tubería con una rejilla.

En algunas casas de un área grande puede haber varias unidades sanitarias ubicadas en diferentes partes del edificio. En este caso, para no apilar el techo con numerosos tubos, es posible combinar todos los elevadores en una ventilación de ventilador, lo mejor es hacer conexiones en el ático. Esto se hace utilizando tees de alcantarillado del mismo diámetro que la tubería. No se olvide de la pendiente en la dirección de los gases de salida.

Errores en la creación de ventilación del ventilador.

La ventilación del ventilador es una comunicación simple, todos pueden manejarlo. Pero aquí, algunos dueños de bienes raíces suburbanos cometen errores. Aquí están los más comunes:

• A muchos propietarios de casas particulares les resulta difícil cablear una tubería de embudo a través del techo. Para no molestarse en cortar el orificio, instalar un manguito de metal y fijar la tubería, aportan ventilación al espacio del ático. Tal sistema no podrá hacer frente con eficacia a su tarea. Todos los gases de las aguas residuales se acumularán en el ático, y luego ciertamente penetrarán en la casa.
• Además, al no querer llevar el tubo al techo, muchos propietarios lo instalan en la pared exterior. Este diseño contribuirá a la formación de grandes cantidades de condensado.
• Para aumentar el escape, a menudo se monta una veleta en la parte superior de un embudo. Tal construcción adicional no solo no contribuye a una mayor carga, sino que con mayor frecuencia evita la salida de gases del sistema de alcantarillado. Además, la paleta aumentará la formación de condensado, que penetrará en la alcantarilla. Y en invierno, el agua acumulada puede congelar y reducir el diámetro de la tubería y, por lo tanto, reducir los antojos.

Cuando se muestra una tubería de embudo en el techo, a menudo hay un error en su ubicación. La salida no debe estar ubicada debajo del saliente. En este caso, existe un alto riesgo de cortar la tubería cuando se derrite la nieve o el hielo.

Ventilación séptica

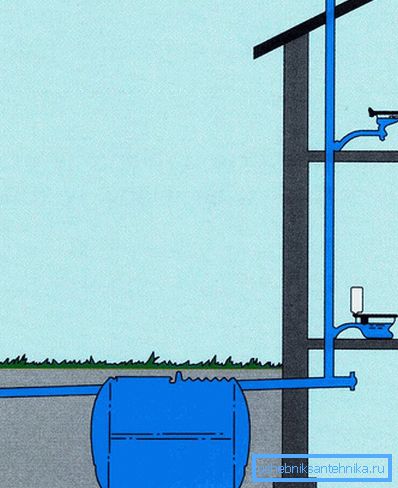

Si su casa de campo está equipada con un sistema de alcantarillado autónomo (se instala un tanque séptico), entonces también debe estar equipado con ventilación. Incluso durante la instalación o construcción de la planta de tratamiento de aguas residuales, es necesario proporcionar en su parte superior una abertura para la instalación de la tubería de ventilación.

Como regla general, las tuberías de plástico se utilizan para estos fines. Son ligeros y no presentan dificultades durante la instalación. Una carcasa está unida al orificio en la tapa del tanque séptico, su sección debe ser de al menos 100 mm.

El extremo superior de la ventilación debe ser más alto que un hombre. Además, el agujero debe estar protegido de la penetración de escombros e insectos. Para esto es mejor equipar la salida con una grilla. También es deseable proteger la ventilación de la entrada de agua de lluvia, para esto montar un cono protector.
