Tubo de rosca cilíndrica: descripción de las principales
La conexión por hilos a este día se considera la más confiable y fácil de usar. Comprender las características técnicas y los métodos de corte lo ayudará a usarlo de manera más efectiva. A continuación, presentamos toda la información necesaria para ello.
Disposiciones principales

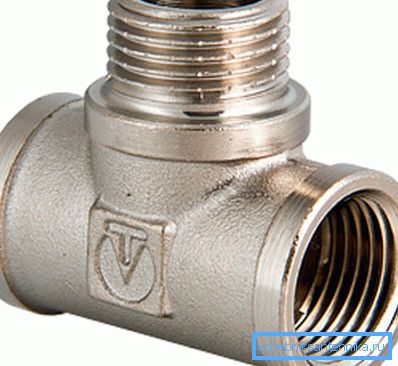

Un hilo es una secuencia específica de ranuras helicoidales con un diámetro dado y un paso repetitivo. Se aplica sobre la superficie de una forma cilíndrica para conectar varios productos de tubería.
Ventajas de la conexión roscada.
La tabla comparativa muestra las ventajas de la fijación con tornillo sobre los métodos alternativos:
| Método de conexión | Pros | Contras |
| Soldadura | Apretado total, fiabilidad | La necesidad de una máquina de soldadura costosa y las habilidades para usarla, el daño a la capa de zinc en el campo de la soldadura, la complejidad del posterior desmantelamiento. |
| Montaje | Facilidad de uso con sus propias manos, suficiente estanqueidad. | La aplicación es posible solo para tuberías de plástico que tienen limitaciones de temperatura y funcionamiento mecánico. |

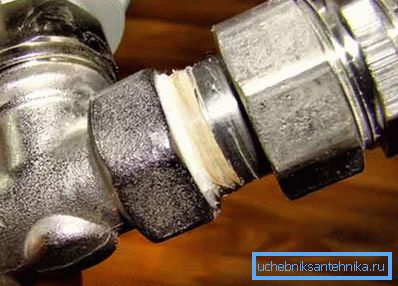

| Hilo | Universalidad, instrucción de aplicación simple, alta confiabilidad. | Necesita remolque adicional |
Como puede ver, la soldadura tiene muchas desventajas asociadas con la implementación y el estado posterior de la tubería, y los accesorios no se pueden usar en estructuras metálicas. La única falta de enhebrado es bastante condicional, ya que el precio del remolque, que crea una partida adicional de gasto, es insignificante.
Especificaciones tecnicas

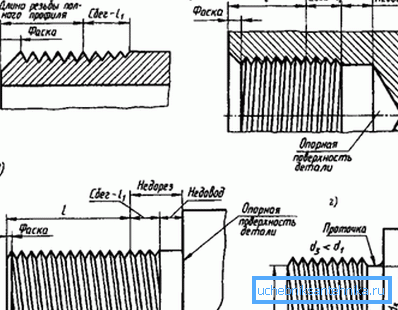

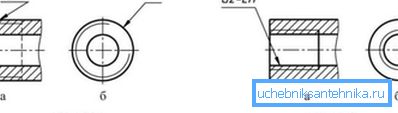

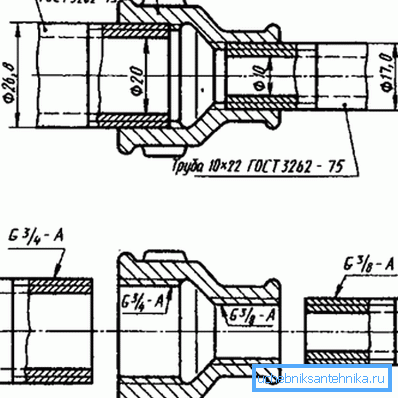

Ahora consideremos los principales parámetros de una rosca cilíndrica de tubería, que están regulados de acuerdo con GOST 6357 81:

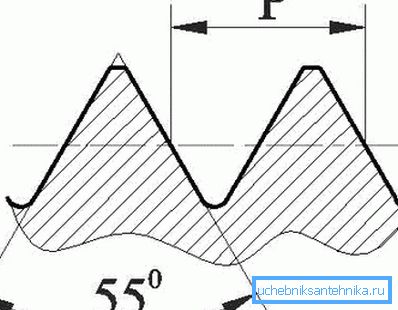

- Ángulo de perfil. En esta variante de corte, es igual a 55 grados.
- Diámetro exterior - La distancia entre los dos puntos más altos del perfil roscado.
- Diámetro interior - La distancia entre los puntos más bajos del perfil roscado.
- Diámetro nominal - Parámetro para calcular la rigidez y rendimiento de la tubería. Se denota en pulgadas y se relaciona con lo interno y lo externo de la siguiente manera:
| Diámetro nominal, pulgadas | Diámetro exterior correspondiente, mm | Correspondiente interno, mm | |
| Valor minimo | 1/16 | 7,723 | 7.142 |
| Valor maximo | 6 | 163.83 | 162,351 |
Tenga en cuenta: cuando se conectan tuberías, es exactamente el diámetro nominal que se tiene en cuenta. Los datos restantes se requieren solo en la fabricación de conexiones roscadas.
- Paso - El número de ranuras helicoidales por pulgada. Puede tomar valores: 11, 14, 19 o
Control
La precisión de la geometría del hilo se verifica de una de dos maneras:

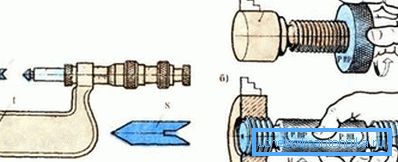

- Calibre Se toma un blanco con los parámetros ajustados y se atornilla a una nueva rosca o se atornilla si es una conexión interna. Si se encuentran defectos y discrepancias, el blanco no llegará al final del producto.
- Plantilla En este caso, el caso está limitado por el hecho de que se aplica una placa plana a la rosca y, si no hay huecos, el producto se considera adecuado.
Consejo: si es necesario, se recomienda una comprobación rápida para utilizar una plantilla. El control con el mismo calibre, aunque más preciso, puede retrasar significativamente el proceso.
Métodos de corte
Hay dos formas de enhebrar:

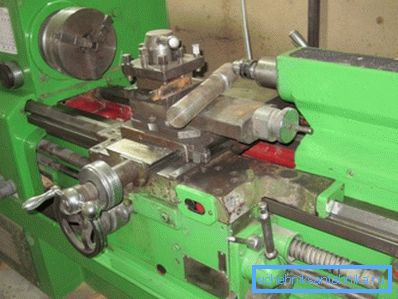

Mecánica
Implementado con la ayuda de equipos de máquinas especiales:
- En el cartucho colocamos el tocho de acero.
- En el calibrador, fije el cortador y ajústelo al perfil de ángulo deseado. Herramienta para corte exterior, perpendicular a la pieza de trabajo, y para interior - paralelo.
- Arrancamos el coche y controlamos el corte.
La máquina tomará un producto de cualquier complejidad, le permitirá hacer el trabajo de manera rápida y eficiente, pero no siempre estará disponible. Por lo tanto, debes considerar otra opción más simple.

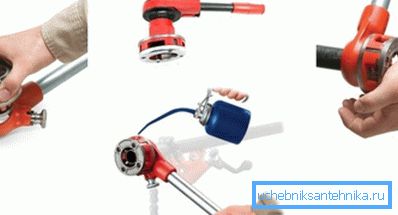

Manual
Cada plomero que se respeta siempre tiene un troquel de tornillo o un tubo para cortar roscas externas y un grifo para las internas.
Dichas herramientas le permiten llevar a cabo sus planes en cualquier condición, es suficiente:
- Instale los cortadores adecuados en el troquel del tornillo de la tubería y los mangos en el troquel o el grifo.
- Luego muele ligeramente el extremo del tubo.
- Fijar la herramienta en o en el producto.
- Despacio y de manera uniforme, desplácese hasta el pasillo completo.
- Alimente la máquina de nuevo al hilo terminado.
Ambos métodos requieren algunas habilidades, pero son bastante asequibles.
Conclusión
Se instalan tuberías de alta calidad y duraderas mediante conexiones roscadas. Este es un método probado en el tiempo que aún no ha perdido su relevancia.
Anteriormente, hemos analizado los posibles parámetros técnicos de una rosca de tubo cilíndrico de acuerdo con los estándares estatales actuales También es importante que las ranuras roscadas necesarias en la tubería se puedan hacer de forma independiente, utilizando la máquina, la matriz, la matriz o la toma.
El video en este artículo le proporcionará información adicional que tiene una relación directa con los materiales presentados.
El conocimiento de las conexiones por hilos ayuda a usarlas de manera más efectiva.
