Tubo de pulgadas - conversión a cálculo métrico

02-07-2018
Tubos

Para muchas personas, el sistema métrico en lugar de pulgadas es más familiar y familiar. Por supuesto, no es tan difícil convertir centímetros a pulgadas, pero en el caso de las designaciones de tamaño de tubería, hay muchas sutilezas. Debido a esto, muchos fontaneros novatos abiertamente "flotan" al elegir, y pueden cometer un grave error.

Regla de medicion

¿Qué es una pulgada de tubo?

El parámetro más importante es el diámetro interior, aunque con mayor frecuencia cuando se elige utilizar el diámetro nominal (DN), en otras palabras, el tamaño de la luz. El ancho de banda depende de ello.

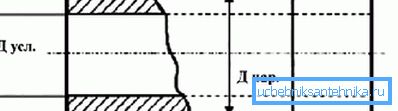

Designación de dimensiones principales.

Una pulgada típica es de 25,4 mm, pero en el campo sanitario esta regla, a primera vista, no funciona. Por ejemplo, el diámetro exterior de una pulgada de pulgada en mm es de 33.5 mm (el valor se da para el VGP de la tubería). Una persona común en tal situación podría pensar que un error se ha deslizado en sus cálculos.

El problema es que no es necesario navegar en el exterior, sino en el DV, pero en este caso no hay una coincidencia exacta de 25,4 mm. Por lo tanto, la pulgada pulgada corresponde a un DN de 25.0 mm, y en cuanto al DV, la propagación puede ser aún mayor. Las instrucciones para el trabajo de construcción apenas mencionan la dificultad de convertir unidades de medida, por lo que puede confundirse fácilmente.

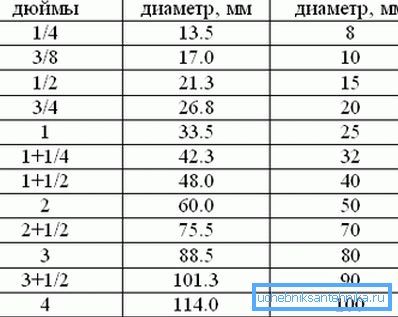

Datos resumidos para convertir pulgadas a milímetros.

Entonces, para un VGP ligero, el tubo Dvn será de 27.9 mm, para un tubo ordinario - 26.4, y para un tubo reforzado - 25.5, la razón de esta variación está en el espesor de la pared. Si en tal situación una persona se enfoca en el DN, entonces, lo más probable es que se detenga en una variante de 26.8 mm, ¿y este tamaño ya corresponde? pulgada, el precio de tal error puede ser significativo.

Presta atencion Incluso un error a la baja aparentemente insignificante afecta en gran medida la capacidad y la presión en el sistema. Esto puede afectar negativamente a su durabilidad.

Tamaños de tubos de diferentes materiales.

La conversión de tubos en pulgadas a métricas es especialmente importante cuando se trabaja con diferentes materiales. Por ejemplo, cuando es necesario conectar una sección de tubería de metal y plástico. En este caso, es necesario tener en cuenta no solo Dv, sino también Dn. De lo contrario, no se logrará la estanqueidad de la conexión de la tubería.

Tubos de acero

Cuando se trabaja con ellos, el método de producción también es importante, y el tamaño depende de ello. Por lo tanto, la gama de tamaños de AIV (GOST 3262-75) es de 6 a 150 mm (es decir, Du).

El grosor del material varía según la versión.

  • en una tubería VGP ligera, el grosor varía en el rango de 1.8 a 4.0 mm. En consecuencia, el diámetro interior del tubo en pulgadas será de 25 mm, y el exterior en este ejemplo será de 33.5 mm;
  • Para una versión normal, la pared puede tener un espesor de 2.0 - 4.5 mm.;
  • La versión reforzada tiene un espesor aún mayor (2.5 - 5.5 mm).

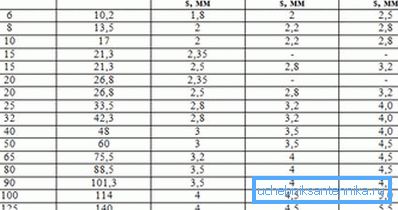

Dimensiones métricas de la tubería VGP.

Es posible seleccionar tipos de tuberías como:

  • Electrosoldado (GOST 10704-91). Se diferencia de VGP por un DN ligeramente más pequeño con un DN igual. Por ejemplo, las dimensiones de un tubo de media pulgada serán iguales a: DN - 15 y DN - 20 mm (para VGP este parámetro es igual a 21.3 mm);

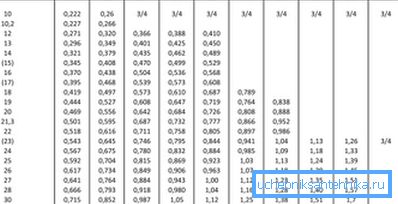

Tamaños estándar de la tubería electrosoldada.
  • Sin costura (productos laminados en caliente, GOST 8372-78). En tamaño no difiere de electrosoldado, el diámetro máximo es de 1200 mm.

Se puede ver que incluso con un diámetro pequeño, el Dn puede ser bastante diferente. En el ejemplo, incluso una tubería de media pulgada en mm da una diferencia en Dn de 1.3 mm cuando se compara el AIV y una tubería sin costura.

Tubería de plástico

Cuando se instalan sistemas de plomería y calefacción con sus propias manos, a menudo se usa polipropileno. La principal dificultad en este caso es tener en cuenta los diferentes espesores de pared dependiendo del propósito del sistema. (Ver también el artículo Tuberías para plomería en el apartamento: características).

Por ejemplo, PN10 puede usarse para suministro de agua fría, el espesor mínimo de pared en este caso será de 1.9 mm para Dn 20. Pero PN20 y PN25 también se pueden usar para suministrar agua caliente, por lo tanto el espesor de pared aumenta a 3.4 mm para el mismo tamaño .

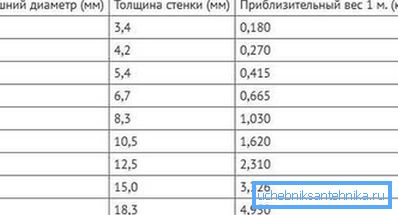

Tamaños de software de la tubería PN25.

Al seleccionar un tamaño específico, es importante no confundir el Du (el valor promedio del lumen) y el tamaño interno real, que difiere según el ancho de la pared. Es más conveniente considerar esta sutileza en un ejemplo concreto.

Las dimensiones de los tubos en pulgadas en mm se ven así: DN - 25 y DN - 32 mm, ahora definimos el valor de Dv para cada clase:

  • para PN10 con una pared de 3.0, Dvn será de 26.0 mm;

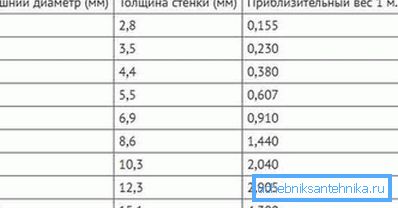

Tamaños estándar PN20
  • pero para PN20 Dvn reducido a 21.2 mm.

Presta atencion Dichas discrepancias en los valores de los DW, en principio, no son particularmente importantes si el sistema se monta "desde cero" y todos los elementos se compran inmediatamente. Es mucho más importante tener esto en cuenta cuando es necesario acoplar tuberías de diferentes materiales, por ejemplo, acero y polipropileno.

Metal plastico

En los últimos años, este material ha perdido fans, pero a pesar de esto, todavía se usa. Como en el caso del polipropileno, debe centrarse exclusivamente en el diámetro exterior (DN).

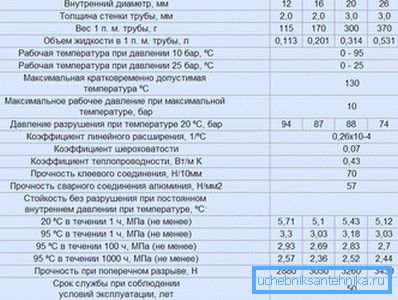

Características de la tubería metaloplástica.

Por ejemplo, el diámetro de un tubo de media pulgada según los fabricantes es de 16 mm. Para determinar el tamaño interno, debe conocer el grosor de la pared (en este ejemplo, es de 2.0 mm), por lo tanto, Dwn será de 12.0 mm.

El cobre

En el caso del cobre, todo es bastante simple, aunque el problema con la conversión de valores, cuánto será en milímetros, sigue siendo popular.

Recuerda que necesitas algunas reglas de etiquetado:

  • Las dimensiones del tubo en pulgadas se utilizan únicamente para designar dimensiones exteriores.;

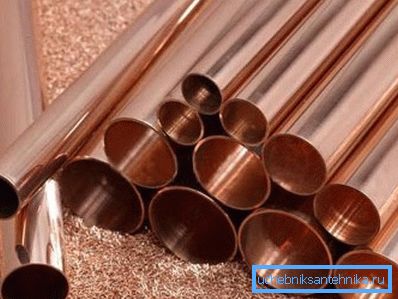

En la foto - tubo de cobre de diferente diámetro.
  • Si el formato de grabación es ligeramente diferente, por ejemplo, 14/1 o 14/12, estas dimensiones ya están indicadas en milímetros.. La primera opción indica el Dn y el ancho de la pared, y la segunda, los valores de los diámetros. Puede encontrar más información sobre tamaños estándar en GOST 617-2006.

Presta atencion Al unir elementos de diferentes materiales, es poco probable que puedan recoger sus tamaños con precisión. Para garantizar una conexión estrecha, como regla general, se utilizan adaptadores especiales, teniendo en cuenta la transición de las dimensiones métricas a pulgadas.

Resumiendo

Hay alegaciones de que la pulgada de plomería es una unidad de medida "especial", diferente de los habituales 25,4 mm. De hecho, este no es el caso, y la principal confusión surge del hecho de que las personas no saben en qué casos se indica lo externo, y en qué - Dvn.

No agrega claridad y el concepto de Du, que es ligeramente diferente del equivalente en pulgadas. Los ejemplos de la traducción de cantidades dados en el artículo permitirán comprender esta pregunta relativamente simple.

El video en este artículo muestra un ejemplo de cómo conectar tuberías de diferentes materiales.
