Tubo de pared gruesa de acero laminado en caliente y

09-01-2018
Tubos

Las nuevas tecnologías están reemplazando gradualmente los tubos de acero tradicionales, reemplazándolos con plástico. Sin embargo, hay situaciones donde las características de este último son inferiores. En este caso, el acero tradicional dará "cien puntos adelante" de PVC y PP. Y para descubrir con más detalle, el artículo ofrecerá una descripción general de varios tipos de tuberías de paredes gruesas.

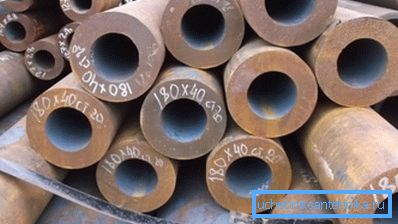

La fotografía: tubo de acero de paredes gruesas para trabajar con entornos de trabajo de alta presión

Especies

La gama de productos de acero es bastante importante, sin embargo, existen dos tipos principales: electrosoldados, con una espiral (más preferible) o con costura recta, y sin costura, a los que se dedicará principalmente el artículo.

Considérelos con más detalle:

Tipo de produccion Ellos son
  • laminado en frío
  • laminado en caliente, por ejemplo, de acero 40x;
  • Deformado al calor.

El material sin costura se considera un material más confiable, aunque el método de fabricación no afecta la calidad.
Espesor de la pared Esto tiene en cuenta su relación con el diámetro del producto.
  1. Hay
    • especialmente de pared delgada;
    • paredes delgadas
    • paredes gruesas
    • especialmente de paredes gruesas.

    En este caso, el método de producción no importa, puede comprar productos tubulares o eléctricos de pared gruesa laminados en frío.

    1. Recuerda que la clasificación está fuertemente influenciada por el diámetro. Por ejemplo, los productos que tienen un grosor de pared inferior a 1,5 mm y un diámetro inferior a 20 mm se consideran de pared delgada, con un grosor de pared de hasta 0,5 mm; se considera que el producto tiene una pared particularmente delgada.
    Revestimiento protector Existen varios métodos para aumentar la resistencia de los productos a la corrosión y el efecto de las temperaturas negativas. Por ejemplo, la soldadura eléctrica longitudinal y la tubería de gas deben cubrirse con una capa de zinc, aunque las instrucciones no prohíben el uso de otras opciones de productos.

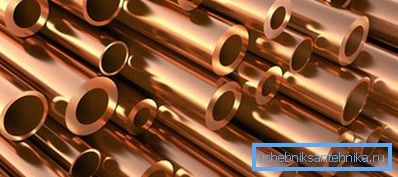

    Tubo de cobre

    Consejo: se recomienda al determinar la clase de tubería, consulte la literatura especializada.

    Producción

    La tecnología de fabricación de productos de tubería sin soldadura y con soldadura eléctrica es diferente. En el primer caso, use un tocho plano, que está doblado para formar un cuerpo. En el segundo, se usa una varilla, una pieza monolítica de forma cilíndrica.

    Tubo inoxidable con paredes gruesas.

    Dicha producción es mucho más difícil desde el punto de vista técnico, por lo que el precio de los productos sin costura es más alto.

    En el trabajo se aplican:

    1. Deformación en caliente, cuando la pieza de trabajo se calienta a una temperatura de aproximadamente 50-60 ° C, por encima del umbral de cristalización del metal. En este caso, el acero, por ejemplo, las marcas 30hgsa se convierte en plástico, pero no se derrite. Luego, en una prensa de perforación, se obtiene un cilindro hueco (manguito) de un tocho calentado. La forma requerida viene dada por la laminación, gracias a la cual el producto adquiere las dimensiones requeridas. El grosor de la pared se nivela, la forma geométrica se vuelve correcta y se asegura el diámetro especificado. Después de eso, el producto se sumerge en agua para un enfriamiento rápido y luego pasa a través de una serie de rodillos para la calibración final. Luego se corta, si es necesario, en segmentos de longitud estándar. También se permite la liberación de materiales no medidos.

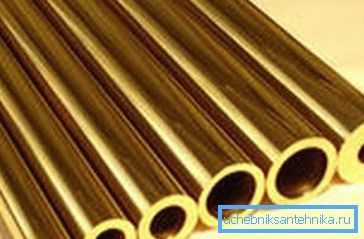

    Tubo de bronce con diferentes grosores de pared.
    1. El método frío tiene dos diferencias:
      • El producto se enfría después del molino de perforación;
      • La precalibración se realiza en estado frío.

      Consejo: antes de la última etapa, el revestimiento se recuece, calentando a la temperatura de recristalización del acero. Debido a esto, es posible eliminar las tensiones internas, y el metal se vuelve más plástico y viscoso.

      Peso y dimensiones de los tubos de acero de paredes gruesas conformadas en frío.

      Reglas y regulaciones

      Para los laminados en caliente, existen requisitos y dimensiones de tuberías de paredes gruesas según GOST 8732 78. Los laminados en frío corresponden a GOST 8734-75.

      Considere los puntos principales de estas normas:

      GOST 8732-78
      1. El diámetro de 20-550 mm.
      2. El grosor máximo de la pared es de 75, el mínimo es de 2,5 mm.
      3. Longitud medida o no medida de 4 a 12,5 m.
      4. La cantidad de flexión depende del grosor de la pared (dimensiones en mm):
        • hasta 20 - 1.5;
        • 20-30 - 2;
        • más de 30 - 4.
        GOST 8734-75
        1. Diámetro - 5-250 mm.
        2. El rango de espesor de pared es de 0,3-24 mm.
        3. Clasificación de tubos por espesor de pared:
          • especialmente de pared gruesa: la relación de diámetro a espesor es inferior a 6;
          • paredes gruesas - 12.5-6;
          • paredes delgadas - 12.5-40;
          • Si el parámetro es más, especialmente de pared delgada.
          1. Condiciones adicionales de la norma: la producción de productos, cuyos indicadores no corresponden a la gradación presentada anteriormente, se lleva a cabo después de la aprobación preliminar de las especificaciones técnicas.
          2. La curvatura de la tubería deformada en frío para cada metro es (en mm):
            • hasta 3, cuando el espesor de la pared es 4-8;
            • hasta 2 - a 8-10;
            • hasta 1,5 - si el grosor es superior a 10.
            Tubería plástica con paredes gruesas.

            Donde usar

            Dichos productos se utilizan en las áreas más críticas, donde la confiabilidad desempeña el papel principal, por ejemplo, en:

            1. Sistemas hidraulicos, En el que los tubos de acero sin soldadura son capaces de soportar cargas pesadas.
            2. En la producción de diferentes tipos de energía. - Los intercambiadores de calor de la caldera deberían funcionar de manera confiable independientemente de la presión interna excesiva y las altas temperaturas ambientales. Las tuberías sin costura de paredes gruesas brindan la oportunidad de abordar con eficacia los problemas en el proceso de operación de dispositivos expuestos a cargas extremas combinadas. Su reparación puede hacerse a mano.
            3. Producción de gas y petróleo., cuando una gran profundidad de perforación requiere el uso de los materiales más confiables para la carcasa. Dichos productos pueden soportar la presión de las rocas, asegurando un funcionamiento confiable durante el movimiento del suelo.
            4. Industria química - Utilice tubos de paredes finas y paredes gruesas. Si los primeros son necesarios para garantizar una producción limpia, los últimos son necesarios para soportar una presión considerable.

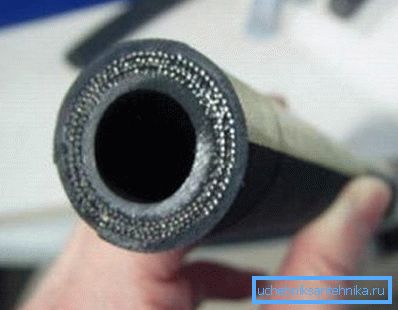

            Tubo de caucho reforzado

            Conclusión

            La lista de posibilidades de un tubo de acero de paredes gruesas puede ser grande, como vimos en el artículo. Se consideraron productos sin costura y eléctricos que se utilizan en diversas industrias. Aunque son los primeros y más caros, pero pueden mostrarse mejor en procesos donde nada más se puede instalar aparte de ellos. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
