Tubo de chimenea de acero inoxidable: qué es y cómo montarlo

La chimenea solo a primera vista puede parecer un diseño simple y sin importancia. De hecho, no solo el funcionamiento normal del horno, sino también la eliminación completa del monóxido de carbono depende de su funcionamiento adecuado. Con respecto a la instalación, la chimenea de acero inoxidable se puede instalar a mano, pero debe tener en cuenta algunos detalles importantes.

Opciones de chimenea de acero inoxidable.

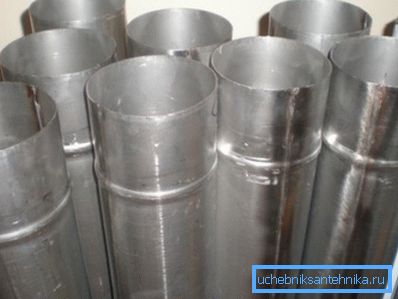

Primero debe hablar sobre la versión más simple: sobre tuberías de chimeneas de acero inoxidable de una sola capa.

El espesor de la pared en dichas estructuras varía de 0,6 a 2 mm y se selecciona según el tipo de combustible y la longitud del sistema.

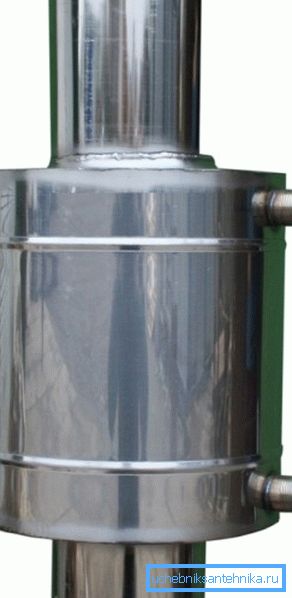

• Dichas construcciones solo se pueden montar en locales aislados.. A menudo se instalan intercambiadores de calor de aire o líquido para calentar agua o edificios.

Importante: incluso teniendo en cuenta el hecho de que el precio de los tubos de una sola capa es mucho más bajo, está estrictamente prohibido instalarlos en la calle o en el techo. Debido a la diferencia de temperatura, el interior de la estructura crecerá rápidamente el hollín. En el exterior, un gran problema será la sedimentación del condensado en la superficie de la chimenea y, como consecuencia, la humedad de los materiales adyacentes.

• El tubo de chimenea corrugado de acero inoxidable se usa con menos frecuencia.. Primero, como en el caso descrito anteriormente, este diseño puede instalarse exclusivamente en habitaciones cálidas. En segundo lugar, a las autoridades de control no les gusta la corrugación en los sistemas de extracción de humo y los expertos recomiendan usar segmentos duros siempre que sea posible.
• Los más populares en este mercado son los diseños de los llamados sándwiches.. Los tubos tipo sándwich hechos de acero inoxidable para chimeneas, son 2 tubos de diferentes diámetros, el espacio entre los cuales está lleno de aislamiento resistente al calor.

Sutilezas de elección e instalación de estructuras.

Es muy sencillo instalar la chimenea de acero inoxidable por sí mismo, pero es importante hacerlo correctamente, teniendo en cuenta todas las normas. Para no rehacer más tarde.

Elija grado de acero

• El acero inoxidable 430 directamente para la chimenea encaja mal. Soporta bien cualquier humedad, pero las bajas de temperatura no son deseables para ello. Por lo tanto, esta marca se utiliza para los productos sándwich de envoltura exterior.
• Para las estufas y chimeneas clásicas de leña, la marca 409 es más adecuada.
• La marca 316 tiene buen efecto ácido y otros efectos químicos. Su uso es aconsejable a la hora de disponer chimeneas para calderas de gas.

• El grado de acero 304, de hecho, es un presupuesto equivalente de la marca 316. Copia casi por completo todas las características de la marca 316, pero el precio es más bajo.
• Las calidades de acero 316i o 321 se consideran las más comunes, su límite de temperatura es de 850 ° C. Sin embargo, tienen buena resistencia a los compuestos químicamente activos.
• Los tubos de chimenea de acero inoxidable hechos de acero 310S se consideran elite. Combinando todas las ventajas de los grados mencionados anteriormente, este metal es capaz de soportar temperaturas de hasta 1000? С.

Consejo: si se utilizan tipos de carbón de coque para operar el horno, entonces la mejor solución es una chimenea de acero inoxidable 310 S.

Tasas de instalación

Para garantizar el calado normal de la chimenea, su altura debe ser de al menos 5 m. La longitud de las secciones dispuestas horizontal o indirectamente no debe exceder 1 m. Idealmente, es aconsejable hacer tubos de chimeneas de acero inoxidable sin curvas.

Según las normas, está prohibida la instalación de tales estructuras en locales sin calefacción o al aire libre sin aislamiento térmico.

El manual de instalación recomienda prestar especial atención a la instalación de la tubería por encima del techo:

1. Si el techo es plano, entonces el tubo debe elevarse por encima de no menos de medio metro.
2. La misma regla se aplica a un techo inclinado, cuando la arista es inferior a un metro y medio.
3. Si de una construcción a la cresta de un techo inclinado de uno y medio a 3 m, el corte de la tubería debe ser ligeramente más alto o al menos al nivel de la cresta.
4. En áreas grandes, la parte superior de la estructura debe estar por encima de 10? Desde el nivel del horizonte a lo largo de la cresta.
5. Si las cámaras auxiliares están unidas al edificio principal del edificio, las chimeneas de acero inoxidable deben, en cualquier caso, elevarse por encima del borde del edificio superior del complejo.

• Si los recubrimientos del techo o entre pisos están equipados con materiales de construcción combustibles, entonces se debe instalar un supresor de chispas en el sistema.
• Incluso para estructuras sándwich aisladas térmicamente, la distancia entre ellos y los techos entre plantas debe ser de al menos 200 mm.
• Las tuberías de acoplamiento no deben estar en estructuras monolíticas, más la distancia mínima desde la estación de acoplamiento a las paredes o pisos de 70 cm o más.

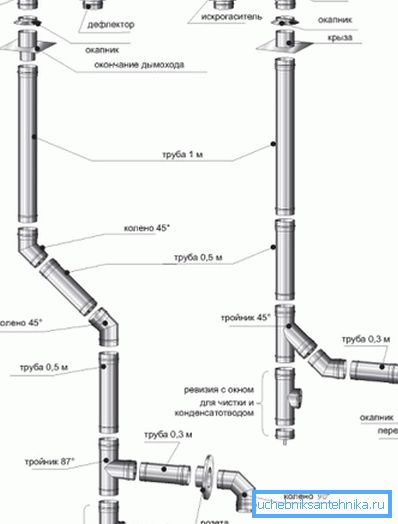

• Las chimeneas de acero inoxidable se insertan unas en otras, por lo que existen 2 reglas básicas.

• En secciones inclinadas u horizontales, la línea se monta "por humo", de modo que los gases se escapan sin aferrarse a las juntas.
• Las secciones verticales se montan "por condensado" para que la humedad fluya a través de la tubería sin entrar en la junta.

• No importa cuántas conexiones y adaptadores en el sistema, ninguno de ellos debe ser menor que la salida del horno o la caldera. En este caso, la chimenea no puede tener más de 3 vueltas.

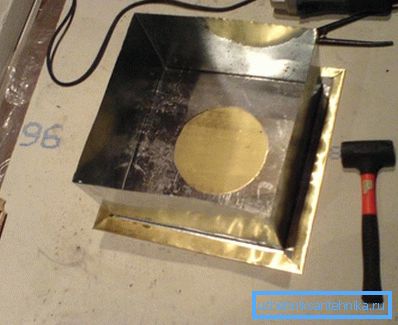

• Para el paso de secciones de superposición entre pisos, se utilizan cajas especiales, que se rellenan con arcilla expandida u otro aislamiento resistente al calor.

Unas palabras sobre la propia instalación.

Como se mencionó anteriormente, si la ruta de la chimenea está cuidadosamente pensada y sin falta todos los permisos se obtienen en los casos relevantes, la instalación de una tubería de acero inoxidable no será difícil. En esencia, este es un constructor que simplemente va a ser elemental.

Importante: todas las costuras y juntas deben estar tapadas y selladas con un compuesto especial, pueden soportar temperaturas de hasta mil y medio grados y se encuentran en cualquier tienda especializada.

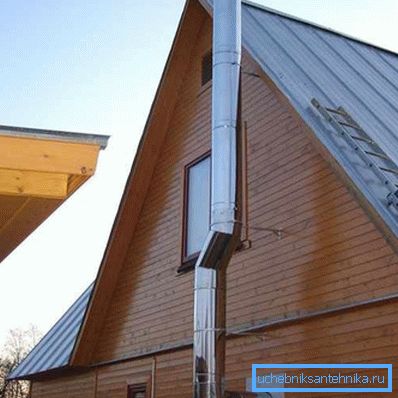

Si la estructura se monta en la pared externa del edificio y se fija en la pared, los soportes se colocan a una distancia de no más de 2 m. En el lugar de transición del sistema a través de la pared, se monta un soporte de soporte especial, que está equipado con un compartimiento de recolección de condensado.

Para la instalación interior, se debe prestar mayor atención al paso a través del techo y la fijación en el techo. Los fabricantes líderes producen cajas adaptadoras especiales, pero incluso si no están allí, no es difícil hacer algo así con sus propias manos. La propia caja está llena de aislamiento térmico.

Al pasar por el techo inclinado, tenga en cuenta que el agujero se hace elíptico. Si le resulta difícil hacer un adaptador de este tipo, entonces es mejor comprar un modelo de serie de alta calidad. La extracción de tubos de acero inoxidable para chimeneas a través del techo se realiza en el medio entre las vigas de soporte del techo, de modo que haya un lugar debajo del conducto de transición.

En el techo, también es importante garantizar una impermeabilización confiable para que no se produzcan fugas en el sitio de atraque. Ahora se están produciendo tubos con una falda protectora, el precio de tal dispositivo está disponible y será útil comprarlo.

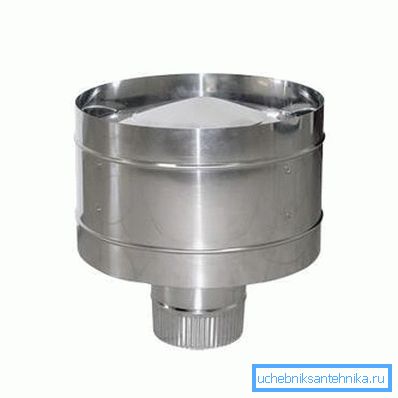

Toda la estructura está coronada con un paraguas que protege de las precipitaciones, ya menudo tiene sentido colocar un supresor de chispas en este lugar. La protección contra incendios nunca ha sido superflua.

El video en este artículo muestra algunas de las sutilezas de la instalación de chimeneas.

Conclusión

Los tubos de chimenea de acero inoxidable son un elemento conveniente y de alta calidad que se puede montar fácilmente con sus propias manos. La innegable ventaja de tales estructuras es la posibilidad de una instalación externa en la pared o como un sistema de eliminación de humo independiente.
