Tubo cuadrado y rectangular - tipos y características de
Las tuberías cuadradas y rectangulares ahora se usan activamente en casi todas las áreas de la industria. Esta configuración aumenta significativamente las características técnicas de la resistencia tan necesaria en la construcción, diseño automotriz y en la fabricación de muebles. Cada año, la gama de tubos de perfil crece constantemente, en comparación con la gama que se produjo hace 20 a 30 años, aumentó en más de 2 veces.
Por que rectángulo
La sección redonda es muy adecuada para el transporte de líquidos o gases. La forma cilíndrica mantiene mejor la presión y es mucho más fácil de fabricar. Pero los productos de perfil son más resistentes a cargas externas. La configuración y las dimensiones de los tubos rectangulares son tales que tienen 2 nervaduras transversales.

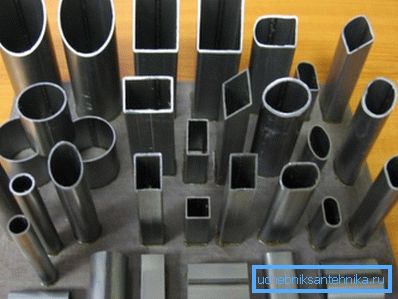

Variedades de productos
Todas las tuberías con sección cuadrada o rectangular se dividen convencionalmente en 3 tipos.
- El tipo más común se considera construcción soldada.. Dicho producto está hecho de chapa metálica doblada y soldada en equipos especiales. Los tubos rectangulares soldados con metal según GOST 30245 están regulados. El precio de estos productos es el más aceptable, por lo que se utilizan con más frecuencia.
- Productos laminados en caliente, tienen características operativas bastante altas, son más caras en producción, pero esta tecnología permite producir tuberías con parámetros claramente definidos.
- Estructuras realizadas en laminadores en frío., Inicialmente tienen alta resistencia, pero débil elasticidad. Para aumentar la elasticidad de la tecnología utilizada "vacaciones". El metal se calienta a una cierta temperatura y se enfría lentamente.
Importante: cualquier surtido de tubos rectangulares de acuerdo con GOST 8639 82 regula la producción de productos totalmente laminados en laminadores de tubos para laminado en caliente y en frío.
¿Cuáles son las ventajas de los productos cuadrados y rectangulares?
- Como se mencionó anteriormente, debido a la presencia de refuerzos paralelos naturales, tales estructuras tienen una resistencia mucho mayor que las tuberías laminadas en caliente de la misma sección. Además, el metal laminado en caliente es desproporcionadamente más pesado y voluminoso.
- En la actualidad, casi todos los productos metálicos están sujetos a un tratamiento anticorrosión, lo que proporciona un aumento significativo en la vida útil. Los aceros inoxidables y de aleación no necesitan inicialmente tal procesamiento.
- La forma rectangular o cuadrada de los tubos está bien montada en superficies planas verticales y horizontales. Tales diseños son convenientes para enfundar cualquier material de acabado.
- En productos huecos es fácil colocar cualquier comunicación. Desde líneas de cable hasta suministro de agua.
- Los diseños rectangulares o cuadrados son más convenientes para almacenar, empacar y transportar, en comparación con una sección circular, estos productos ocupan mucho menos espacio.
En cuanto a los cálculos.
Cubrir toda la gama de tubos rectangulares en un artículo no es realista. Pero lo más importante a recordar es que durante la compra y para el transporte, el peso de una tubería rectangular es de gran importancia, ya que las bases metálicas liberan los productos en peso.
El peso de un medidor de funcionamiento de un tubo rectangular depende de su tamaño en sección transversal y espesor de pared. En condiciones de campo, este valor se puede calcular, así como el peso de la chapa. En otras palabras, para hacer un escaneo de diseño en metros cuadrados, multiplique por un fijo, en tablas, el peso específico de este metal en gramos y por el espesor de la pared en milímetros.
Los valores obtenidos por dichos cálculos serán aproximados. Por supuesto, puede usarlos si no tuviera una tabla con datos exactos a mano. Es incluso mejor si puede usar una calculadora en línea con la que puede calcular con precisión el peso de un tubo rectangular.
Por ejemplo, presentamos una parte de la tabla compilada de acuerdo con GOST 8645 82 para estructuras de acero. El mismo GOST para tubos rectangulares regula los parámetros de productos de acero inoxidable, aleado y otros grados especiales de metal.
Peso del tubo de acero.
Sección de tubo rectangular | Pared | Peso 1m / p |
20 x 15 mm | 1.5 mm | 0,810 kg |
20 x 15 mm | 2.0 mm | 1,070 kg |
25 x 15 mm | 1,0 mm | 0.620 kg |
25 x 15 mm | 1.5 mm | 0.930 kg |
25 x 15 mm | 2.0 mm | 1.225 kg |
30 x 20 mm | 1.5 mm | 1,178 kg |
30 x 20 mm | 2.0 mm | 1,554 kg |
40 x 20 mm | 1.5 mm | 1,401 kg |
40 x 20 mm | 2.0 mm | 1,853 kg |
40 x 25 mm | 1.5 mm | 1,554 kg |
40 x 25 mm | 2.0 mm | 2,057 kg |
50 x 20 mm | 1.5 mm | 1,660 kg |
50 x 20 mm | 2.0 mm | 2,198 kg |
50 x 25 mm | 1.5 mm | 1,778 kg |
50 x 25 mm | 2.0 mm | 2,355 kg |
50 x 30 mm | 1.5 mm | 1,849 kg |
50 x 30 mm | 2.0 mm | 2,449 kg |
50 x 40 mm | 1.5 mm | 2,100 kg |
50 x 40 mm | 2.0 mm | 2,790 kg |
50 x 40 mm | 2.5 mm | 3,470 kg |
60 x 20 mm | 1.5 mm | 1,849 kg |
Importante: en las tablas de productos perfilados se indica el valor teórico de la masa del material. Las normas permiten la desviación de los datos teóricos del peso real dentro del 12%.
Donde se utilizan tubos
Ahora casi todos los sitios de construcción utilizan material perfilado. Recuerde lo rápido que están creciendo los modernos centros comerciales, pabellones, salas de exposiciones y otras estructuras similares. Todo esto se hizo posible porque el marco en ellos se ensambla a partir de vigas metálicas y tubos perfilados.
Construcción, una de esas áreas donde se reivindica la estabilidad externa de las tuberías. La rigidez de los productos en las estructuras de soporte de apoyo se desvanece en el fondo. Hay un GOST separado para tubos rectangulares hechos por tecnología de soldadura.
La gama de tubos rectangulares de acuerdo con GOST 30245 2003, actualmente tiene la gama más amplia de tamaños para productos soldados.
Importante: una viga en I en sus características de resistencia excede la tubería perfilada, por lo que las tuberías cuadradas y rectangulares se usan en estructuras intermedias abiertas, con un nivel de carga promedio o en lugares donde el aspecto estético del problema es importante.

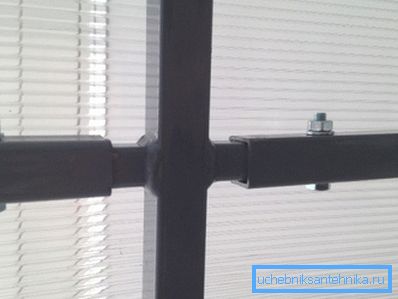

Pero los productos perfilados en la construcción no solo se utilizan para la fabricación de vigas de cojinetes en edificios de gran altura. No menos popular es este material cuando se organizan estructuras tecnológicas y ligeramente cargadas.
La barandilla bimetal rectangular se puede encontrar en cualquier oficina. Tubo de plástico rectangular, muy adecuado para organizar líneas de cables ocultos en edificios de gran altura. Y, finalmente, los pabellones temporales de exposición o comercio colapsables, como regla, se hacen precisamente a partir de ese perfil. (Ver también el artículo Colocación de cables en tuberías: características).
Esta forma es ampliamente utilizada en la fabricación de muebles. Todos fuimos a la escuela y recordamos, no siempre hermosos, sino mesas y escritorios confiables y duraderos, ensamblados sobre la base de tubos cuadrados o rectangulares. Los diseñadores de muebles modernos tampoco pasan por alto estos perfiles.
Ahora, casi cualquier vehículo con ruedas en movimiento tiene en su diseño elementos de apoyo hechos de tubos cuadrados o rectangulares. Desde el carro en el país, el remolque hasta el auto y terminando con un auto deportivo de carreras de alta velocidad, hay tales tuberías por todas partes.
Y, por último, los invernaderos rurales, que se ensamblan rápidamente y desmontan rápidamente sus propias manos, a menudo están hechos de metal ligero de forma exacta. Las instrucciones para el ensamblaje de tales estructuras no toman más de 1 página y son comprensibles a un nivel intuitivo.
El video en este artículo muestra tubos perfilados.
Conclusión
Nadie discutirá el hecho de que no hay materiales universales en la naturaleza. Las tuberías cuadradas y rectangulares tampoco son una excepción. Pero en muchas áreas de las industrias de construcción y manufactura, son un material indispensable.
