Tubo cuadrado - material de construcción universal

La tubería de perfil tiene una serie de características útiles que amplían un poco el alcance de su uso en comparación con una sección circular. En particular, la superficie plana facilita su uso para la instalación de varias estructuras. Además, debido a su forma, se facilita el proceso de conexión de elementos individuales en estructuras complejas.

Información general

Dicha tubería se puede producir tanto de acero como de plástico, por ejemplo, de PVC.

El material determina en gran medida el alcance del uso de productos laminados, tales opciones son posibles:

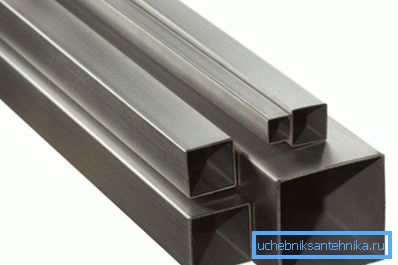

• El tubo de acero de esta forma no es adecuado para la organización de suministro de agua o sistema de calefacción.. Pero se puede usar para crear marcos a partir de tuberías de varias secciones e incluso para hacer muebles con sus propias manos. Se puede usar una sección relativamente pequeña para bloquear grandes vanos, para este propósito se hacen trusses y se pueden usar tamaños grandes como elementos de apoyo, por ejemplo, columnas;

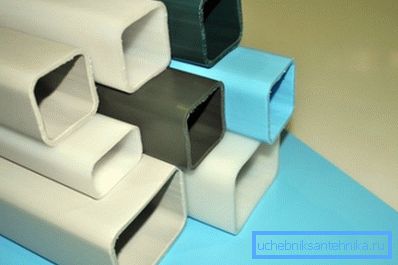

• Los tubos cuadrados de plástico, por supuesto, no tienen la resistencia de un metal, por lo tanto, el área de uso está limitada por la carga permitida.. Por ejemplo, las tuberías de plástico se pueden utilizar para sistemas de riego de niples en granjas avícolas. Los racks de cercas de plástico se pueden hacer de un tamaño estándar más grande, como canales de cable, conductos de aire, etc.

El uso del acero laminado en ASG.

El uso de tal tubería en la construcción industrial es algo diferente de la construcción de un individuo. En primer lugar, la escala de las tareas y la carga en la estructura. Dada la popularidad de los productos laminados, tiene sentido detallar más los requisitos reglamentarios y su uso.

Documentos reglamentarios

El GOST para tubos cuadrados contiene los requisitos básicos para las dimensiones geométricas, las tolerancias para ellos y los tamaños estándar que se indican en el surtido.

La situación con los documentos normativos varía según el material:

• Para la tubería de acero, hay 3 estándares principales: GOST 8639-68, GOST 8639-82 y GOST 30245-2003. Este último documento combina información básica no solo en cuadrados, sino también en secciones rectangulares. En los mismos documentos puede encontrar el peso por metro de un tubo cuadrado;

• En cuanto a las tuberías de plástico, como tal, no existe el documento reglamentario para ellas. Por lo tanto, es necesario confiar más en la información de los fabricantes.

Uso de la tubería de perfil.

En la construcción individual, usualmente se usan tamaños pequeños. En este caso, su alcance se limita al marco de las tuberías debajo del invernadero o de los estantes para la instalación de la cerca. Al mismo tiempo, la carga es relativamente pequeña, por lo que el peso de un tubo cuadrado no juega un papel importante.

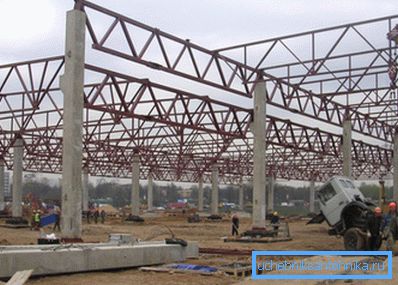

En la construcción industrial, este material permite varias veces reducir el tiempo empleado en la construcción de estructuras. Particularmente valioso es el hecho de que puede usarse para cubrir vanos significativos. Esta técnica se usa ampliamente, por ejemplo, cuando los tramos se bloquean en tiendas industriales, hipermercados y otras instalaciones a gran escala.

El único problema en este caso es la masa de la tubería cuadrada, si simplemente bloquea un tramo grande con una tubería larga, colapsará solo por su propio peso. Por lo tanto, para la superposición de grandes vanos se hacen granja.

Trusses de tubería

Cualquier granja consiste de elementos tales como un cinturón (superior e inferior) y arriostramiento. Además del perfil de la tubería, se pueden hacer de vigas en I, esquinas y otros productos laminados. Pero las armaduras de productos laminados son mucho más convenientes de fabricar, mientras que el peso de la estructura sigue siendo pequeño (puede determinarse por GOST).

Granja se puede clasificar de acuerdo a la forma, hay tales tipos:

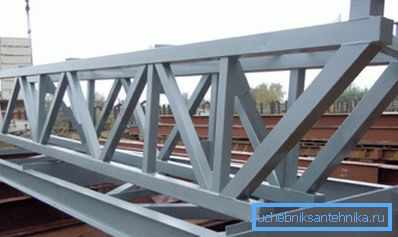

• con cinturones paralelos;

• en la forma de un triángulo. Se puede utilizar un truss de tubo cuadrado triangular, por ejemplo, como la base de un sistema de truss;
• trapecio

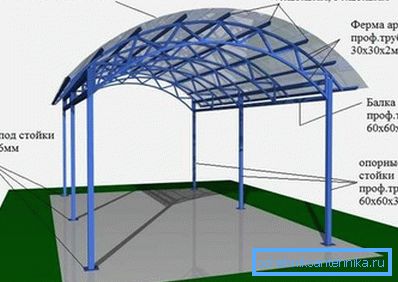

• arqueado

Presta atencion Para crear una armadura arqueada, necesita un doblador de tuberías. Las instrucciones para su uso son extremadamente simples, lo suficiente para estirar el tubo entre los rodillos. Es mejor no doblar el perfil rodando manualmente, el riesgo de estropearlo es grande.

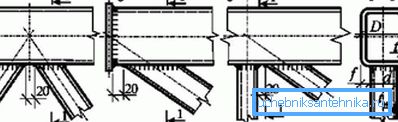

En la fabricación de especial atención se debe prestar a los nodos de la armadura de un tubo cuadrado. La geometría de los nodos afecta fuertemente el funcionamiento de la estructura bajo carga.

Características de las unidades de montaje.

Un nodo es un punto en el que se reúnen al menos 3 secciones de una tubería.

Los métodos de asociación más comúnmente utilizados son:

• utilizando soldadura;
• utilizando tornillos o remaches;

• además, puedes usar tejidos de refuerzo;
• Se permite usar llaves de expansión, soportes para fortalecer el nodo.

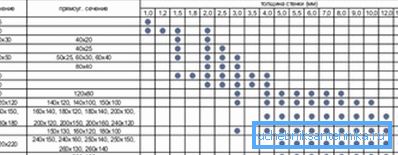

Se permite combinar los elementos de la granja como tope y superposición. Al mismo tiempo que importa el tamaño estándar, los tamaños de un tubo cuadrado se pueden aprender de un rango.

Presta atencion En una unión soldada, se puede usar adicionalmente una junta de metal si el grosor de la pared es insuficiente. De lo contrario, el metal simplemente puede ser quemado.

Al ensamblar una unidad, es especialmente importante no desplazar elementos individuales en relación con su posición de diseño. Los ejes de la correa y los tirantes deben intersecarse en un punto, solo que en este caso ambos tirantes se cargarán de manera uniforme.

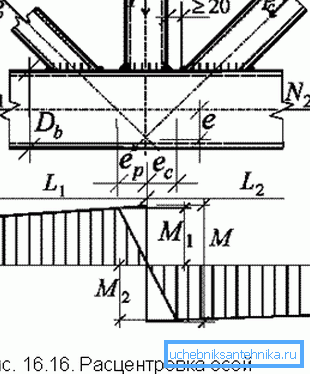

Sin embargo, hay excepciones a esta regla. Por ejemplo, en el caso de usar diferentes tamaños entre llaves o si hay restricciones debido a la geometría de la correa, se permite el centrado del nodo. La influencia del centrado es notable en la trama de los momentos, el peso de los tubos cuadrados también se tuvo en cuenta al construirlo.

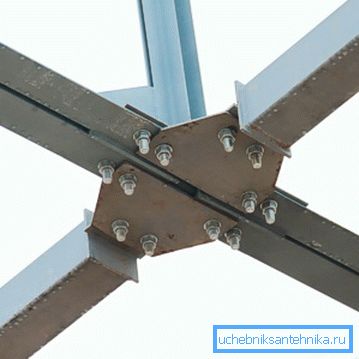

Por otro lado, es necesario mencionar las juntas de consolidación. El atornillado se puede utilizar para esto. En el caso de los pernos, los pernos de alta resistencia se utilizan para la junta tensada y están hechos de acero al carbono para compresión.

Presta atencion En el caso de la unión de la brida de las tuberías, es necesario aumentar la rigidez de la brida en la zona estirada. Para hacer esto, simplemente puede reforzar las costillas, el precio de tal solución es mínimo, y se garantiza que el diseño no colapsará bajo carga.

Al final

Perfil de tubería es un material de construcción versátil. Debido a sus características geométricas, se puede aplicar ampliamente no solo de forma individual, sino también en la construcción industrial. El artículo se centra en el uso del acero laminado en la construcción.

El video en este artículo muestra un ejemplo del uso de un tubo cuadrado en una construcción individual.
