Tubo coaxial para caldera de gas.
El calentamiento independiente con el uso de una caldera de gas es posible solo con la eliminación adecuada de los gases de escape de la misma. Pero no siempre es posible instalar una tubería que pase a través del techo, por lo que se desarrolló una chimenea coaxial para dispositivos de pared.
Esto hizo posible reducir la longitud de la chimenea sin alterar el empuje, y también fue posible la eliminación de los productos de combustión a través de la pared externa del edificio. Este dispositivo merece hablarlo más detalladamente.

Propósito
El trabajo del equipo de calefacción a gas debe organizarse de tal manera que los productos de combustión resultantes se descarguen efectivamente en el exterior, y también haya un acceso constante de aire fresco a la zona del quemador.
Hoy en día se considera conveniente instalar en edificios de varios pisos una caldera doméstica de pared o de piso para calefacción con chimenea coaxial, que permita resolver este problema con poco gasto financiero y reequipamiento de la habitación.
De acuerdo con las normas de seguridad contra incendios, está prohibido el escape de humo a través de los canales de ventilación en los edificios de apartamentos. También hay problemas con el acceso a la cantidad necesaria de aire fresco necesario para la combustión completa del combustible.

El propósito de la chimenea coaxial es resolver exitosamente estos dos problemas simultáneamente. Al mismo tiempo, su instalación se simplifica por la necesidad de perforar solo un orificio en el muro de apoyo del edificio.
Construcción
¿Qué es una chimenea coaxial?
Este dispositivo consta de dos circuitos:
- El primero saca a relucir los productos de combustión del combustible gaseoso;
- el segundo está diseñado para suministrar la cantidad requerida de aire fresco a la cámara de combustión.
Consisten en dos tubos de diferentes diámetros, insertados uno en el otro. El humo se descarga a través del canal central, el aire fresco fluye a través de la brecha entre ellos.

Si observa la sección transversal de esta chimenea, vemos dos círculos, entre los cuales hay una pequeña distancia, cuyo valor es constante a lo largo de toda la estructura. El mismo esquema se aplica a las curvas y otros accesorios utilizados durante la instalación.
El material principal para la chimenea coaxial horizontal o vertical es el acero:
- galvanizado: su precio es el más asequible, sin embargo, tiene una vida útil limitada;

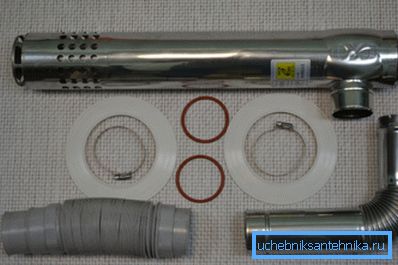

- El acero inoxidable aumenta considerablemente la vida útil del dispositivo.
El mejor material para chimeneas de este tipo se considera acero, que puede resistir sustancias que contienen ácido. Esto está directamente relacionado con los productos de la combustión del combustible, que en su composición tienen compuestos químicos muy agresivos. Este último puede dañar la superficie desprotegida de la estructura.

¿Qué es la chimenea coaxial?

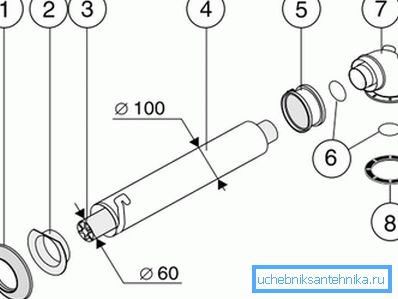

Los sistemas de extracción de humos incorporan los siguientes elementos estructurales:
- tubo coaxial;
- dispositivo de revisión, Diseñado para el mantenimiento de la chimenea;
- tanque de recogida de condensado, generado por el paso del humo a través del sistema;
- extensión de tubo coaxial, cuya longitud no debe ser superior a 3 m;
- camiseta, si necesitas conectar 2 dispositivos;
- codos y rodillas, requerido para conectar la chimenea a la caldera y el acoplamiento de secciones horizontales y verticales;
- Dispositivo de protección y cubiertas decorativas., no permitiendo que el viento apague la llama;
Consejo: si se usa una instalación horizontal de la chimenea, agregue un extractor eléctrico al sistema, asegurando un tiro estable en el mismo.

Ventaja del dispositivo
Los expertos dicen que las buenas características de rendimiento de tales chimeneas. También proporcionan un entorno de trabajo seguro para los equipos de gas.
Hoy en día hay una serie de empresas que se especializan en la producción de dichos productos. Muchos de ellos suministran sus productos al mercado nacional de equipos de gas. A continuación consideramos los lados positivos de las chimeneas coaxiales:
Tecnologia |
|
Instalacion | La instalación no es un problema, ya que se requiere para perforar en la pared de soporte solo una abertura O 200-250 mm. |

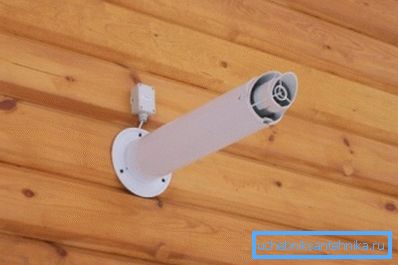

Seguridad | La superficie exterior del dispositivo no se calienta a una temperatura crítica. Este aspecto es muy importante para la vivienda de madera. |
Surtido | Hoy en día la industria ofrece elementos de sistemas de diferentes tamaños. Esto permite elegir el diámetro requerido para calderas de cualquier capacidad. Por ejemplo, una chimenea coaxial tamaño 60100 puede usarse para equipos con una capacidad de hasta 30 kW. |
Asamblea
Recomendamos no realizar la instalación de equipos de calderas de gas en un apartamento o una casa privada con sus propias manos. Para hacer esto, hay compañías profesionales certificadas especiales que no solo instalarán, sino que también tomarán el equipo en garantía.

A continuación, consideramos las reglas que se deben seguir al instalar una chimenea coaxial:
- La instrucción permite la instalación de tuberías en posición horizontal, vertical y en ángulo. En el primer caso, la instalación debe proporcionar una pendiente mínima (de 3?) Hacia el colector de condensado.
Consejo: este sistema requiere un ventilador que pueda proporcionar una tracción normal.
- La chimenea coaxial vertical para una caldera de gas se utiliza principalmente cuando es imposible mantener las distancias reglamentarias a las tuberías de gas, ventanas y otros objetos. Se debe advertir que tal sistema requerirá grandes inversiones financieras.
- La distancia mínima desde el suelo hasta la salida de la chimenea (cuando se instala en el primer piso) es de 1-1,5 m. La chimenea también debe ubicarse sobre la caja de fuego, también a 1,5 m.

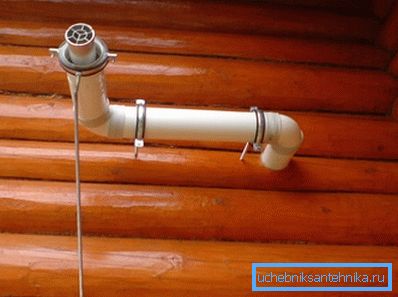

- La instalación de la chimenea se puede realizar utilizando no más de 2 rodillas giratorias.

- La distancia a la ventana debe ser de al menos 600 mm (en todas las direcciones y planos), a las tuberías de gas, más de la mitad del diámetro de la chimenea.
También hay otros requisitos específicos que solo un especialista puede resolver, especialmente los muchos matices al montar colectores de condensados y dispositivos de revisión. Recomendamos garantizar el funcionamiento seguro y confiable de los equipos de calefacción a gas para confiar su instalación a equipos profesionales.
Conclusión
La calefacción independiente permite regular de forma independiente el consumo de gas y proporcionar un apartamento o casa con calefacción de alta calidad.
La chimenea coaxial desempeña un gran papel en este sentido, gracias a la cual se logró la creación de sistemas, los productos de combustión de los que salen a través del muro de soporte del edificio. El trabajo con equipos de gas se considera peligroso, por lo que confíe su desempeño a los profesionales. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
