Tuberías y accesorios de polipropileno: características,

14-03-2018
Tubos

¿Cómo elegir los tubos y accesorios de polipropileno? En general, ¿qué son y qué normas se producen? ¿Cómo usar el polipropileno para la instalación de sistemas de plomería o calefacción en el hogar?

En el artículo intentaremos responder estas preguntas.

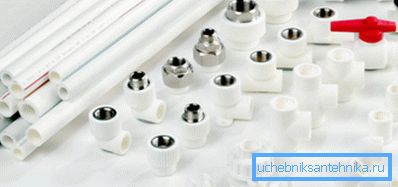

Conoce: el polipropileno.

Propiedades generales

¿Qué debes saber sobre el polipropileno?

  • La PN en el marcado de tuberías corresponde a la presión de trabajo en atmósferas (kgf / cm2) a + 20 ° C.

Importante: a medida que la temperatura aumenta, la presión máxima permitida cae. Entonces, para la tubería PN25 en + 90С es igual a 8-9 atmósferas. Sin embargo, en el funcionamiento normal de los sistemas centrales de suministro de agua y calefacción, la presión en ellos no supera los 6-7 kgf / cm2.

  • La temperatura máxima de trabajo para todos los tipos de polipropileno no supera los 95ºC. Según el SNiP actual, no debe haber temperaturas más altas en las redes de ingeniería internas de los edificios residenciales; En la práctica, bajo ciertas condiciones, es posible exceder este valor.
  • Las tuberías y accesorios de polipropileno están conectados mediante soldadura a baja temperatura. Las superficies adyacentes se funden con una boquilla especial para un soldador con una temperatura de aproximadamente 240 grados y se combinan; después del enfriamiento, la resistencia de la conexión no es inferior a toda el área.

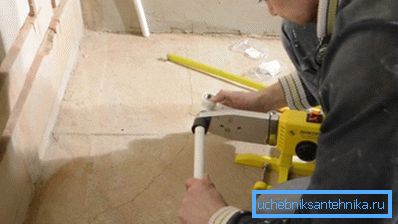

Tubo de soldadura con racor.
  • El material es liviano (el polipropileno es el plástico más liviano, su densidad es de solo 0,91 g / cm2) y es excepcionalmente duro. La superficie interna de la tubería no crece demasiado los sedimentos y permanece suave incluso después de décadas de operación.
  • El costo combinado de los tubos y accesorios de polipropileno los convierte en la solución más barata del mercado.. Los tubos de polietileno en sí mismos son incluso más baratos, pero el precio más alto de los accesorios y la temperatura de funcionamiento limitada a 40 grados hace que el polietileno no sea competitivo.
  • La producción de tubos y accesorios de polipropileno se estableció hace tiempo en el territorio de la Federación de Rusia.. Los productos, en particular, se venden bajo las marcas Sanpolimer y Potok.

Refuerzo

Las especificaciones de los fabricantes de tuberías y accesorios de polipropileno siempre incluyen, entre otras cosas, la presencia de refuerzos y su tipo. ¿Qué es el refuerzo y por qué se necesita?

Este es el nombre para la introducción de materiales con alta resistencia a la tracción en paredes con un coeficiente mínimo de expansión térmica. Los objetivos fluyen directamente de las propiedades, por lo tanto, el alargamiento disminuye con el calentamiento y aumenta la resistencia a la tracción.

Útil: las secciones rectas largas en el ACS y la calefacción, sin embargo, se suministran con compensadores - en forma de U o curvas en anillo. La sujeción de las tuberías se hace móvil, y cuando se coloca en las ranuras al final de cada camino, siempre queda espacio libre de 5 a 10 mm.

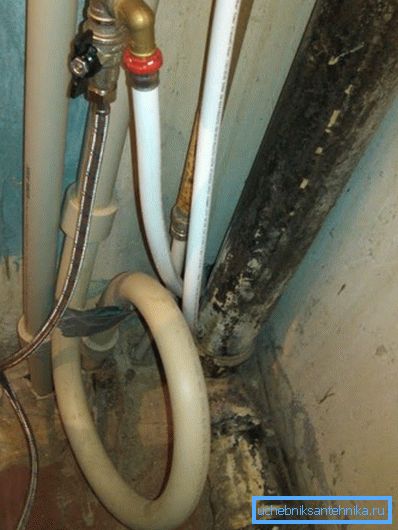

Compensador en la canalización del suministro de agua caliente.

Tenga en cuenta que los accesorios para tubos de polipropileno se producen sin refuerzo: la alta resistencia se logra mediante un simple engrosamiento de las paredes, y el alargamiento durante el calentamiento no es decisivo debido al pequeño tamaño del accesorio.

Las tuberías reforzadas se montan sobre agua caliente y calefacción.

A la venta puedes encontrar productos con dos tipos de refuerzo.

Aluminio

Entre las dos capas de polipropileno pegadas una capa de papel de aluminio con un espesor de no más de medio milímetro. Así, con un espesor de pared fijo, la presión de trabajo aumenta de PN20 a PN25, y el alargamiento durante el calentamiento se acerca al del acero.

Al soldar, el aluminio requiere la eliminación obligatoria del área de contacto con el accesorio. El hecho es que, bajo ciertas condiciones, el metal en contacto con el agua comienza a descomponerse, lo que hace que la tubería se separe y disminuya bruscamente su resistencia.

La capa de refuerzo puede ubicarse estrictamente en el centro de la pared y más cerca de la superficie exterior.

Las instrucciones para preparar el extremo de la tubería para soldadura dependen de su ubicación:

  • La capa exterior se limpia con una afeitadora: una boquilla del diámetro apropiado con cuchillas ubicadas en la superficie interior.

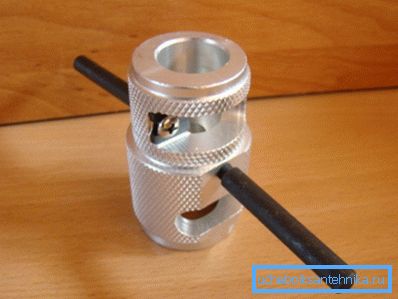

En la foto - una afeitadora de mano.
  • La lámina ubicada en el centro se retira de la zona de fusión por medio de un cortador de cara, un instrumento en el que las cuchillas están ubicadas en el extremo del tubo.

Fibra

Un método alternativo de refuerzo es formar una capa en el centro de la pared, reforzada por la adición de fibra de vidrio cortada, una fibra. Tales productos no requieren desmonte. El alargamiento durante el calentamiento se reduce, pero algo menos que cuando se usa aluminio.

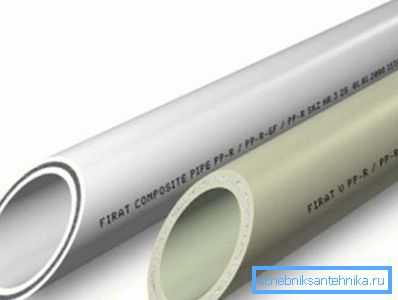

Refuerzo de fibra.

Estándar

Principales características técnicas: dimensiones de los tubos y accesorios de polipropileno, tolerancias, espesor de pared, etc. - Regulado por GOST R 52134 - 2003.

Curiosamente: el estándar regula la producción de tuberías de presión de todos los termoplásticos. En particular, en su texto se mencionan el polietileno, el PVC y el polibuteno planos y reticulados.

 Preste atención a sus puntos clave.

  • El diámetro mínimo especificado en la norma es de 10 milímetros, el diámetro máximo es de 1600.

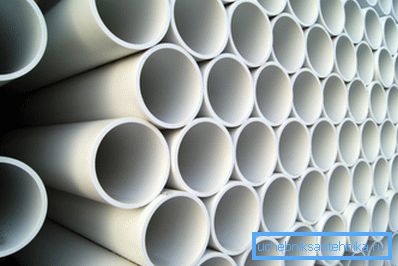

Tubos de polipropileno de gran diámetro.
  • El grosor mínimo de la pared es de 1.3 milímetros, el máximo - 61 mm.
  • La desviación máxima del diámetro exterior depende de su valor y debe cumplir con la siguiente tabla:
Diámetro nominal, mm Desviación máxima en el lado grande, mm.
16 0.3
20 0.3
25 0.3
32 0.3
40 0.4
50 0.5
63 0.6
75 0.7
90 0.9
110 1.0
  • Las tuberías de diámetros pequeños (hasta 180 mm) pueden suministrarse no solo en secciones rectas, sino también en bobinas o bobinas.

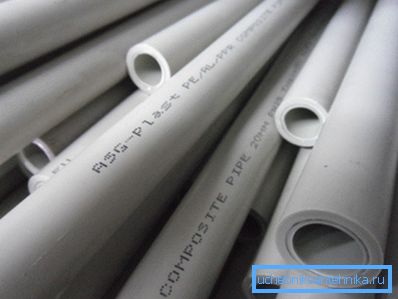

En las tiendas, sin embargo, prevalecen los segmentos directos de 4 metros.
  • Junto con la soldadura de zócalo de contacto, el estándar prevé la instalación de polipropileno utilizando accesorios de electrofusión (equipados con su propio elemento de calentamiento).

Consejos de instalación

Al soldar tuberías de polipropileno con sus propias manos, es necesario seguir algunas reglas simples.

  • Al final del tubo destinado a la soldadura, se retira el chaflán exterior.
  • Después de fundirse, las partes se unen mediante un movimiento de traslación, sin rotación.
  • Después del acoplamiento, la conexión debe permanecer fija durante al menos un minuto.

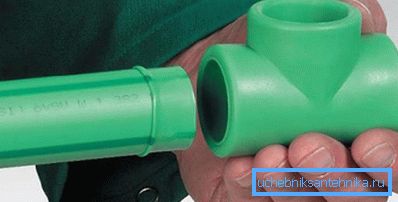

Los detalles se combinan movimiento de traslación, sin torsión.

Conclusión

Esperamos que la información ofrecida al lector sea útil en la reparación o construcción (consulte también el artículo Accesorios para tuberías de polipropileno: tipos y su descripción técnica).

El video en este artículo le permitirá conocer visualmente cómo se montan las tuberías y accesorios de polipropileno. ¡Éxitos!
