Tuberías para calefacción: una visión general de 3 opciones

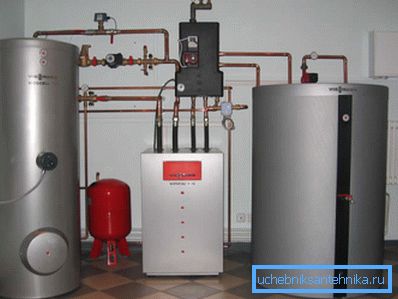

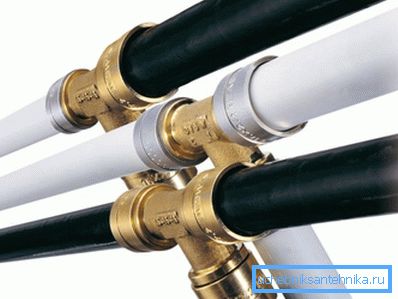

Para construir un sistema de calentamiento de agua, necesita una caldera de calefacción potente y radiadores de alta calidad. Pero no menos importantes son las tuberías para calefacción, que sirven para transportar el refrigerante y conectar todos los elementos necesarios en una sola red.

Las instrucciones para elegir las piezas más adecuadas se presentan a su atención a continuación.

Requerimientos

Antes de responder a la pregunta de qué tuberías utilizar para la calefacción, es necesario determinar las características técnicas más importantes de las piezas a las que se debe prestar atención al comprarlas.

Por lo tanto, las tuberías y accesorios utilizados para calentar el agua deben cumplir los siguientes requisitos:

Presta atencion Los anteriores no son todos los criterios para la selección de tuberías. En particular, no olvide elegir el tamaño de las piezas correctamente (de lo contrario, las boquillas de la batería y la caldera simplemente no se acoplan con las tuberías). Un impacto significativo en el precio de compra y tiene un fabricante.

Por ejemplo, los productos checos Ecoplast tienen excelentes características y un costo bastante asequible. Bien y lo último - simplicidad de instalación por las manos. Los tubos de acero, aunque son duraderos, pero las piezas de polímeros flexibles son mucho más fáciles de atravesar las habitaciones y acoplarse entre sí.

Para que le resulte más fácil decidir qué tuberías son necesarias para el sistema de calefacción, consideraremos algunas opciones con más detalle.

Variedades de productos

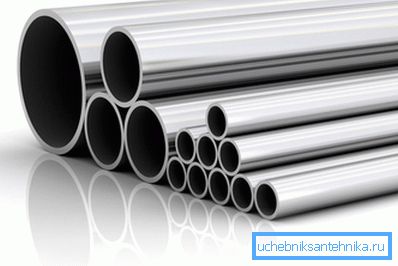

Opción 1. De acero.

Las tuberías de acero al carbono ordinario se han utilizado para la fabricación de sistemas de plomería y calefacción durante mucho tiempo.

Esto se debe a sus dos características:

• la mayor resistencia: las piezas resisten la presión interna del agua que excede las 20 atmósferas y no se colapsan por los efectos físicos externos e internos, incluidos los golpes;
• Excelente resistencia al calor: las tuberías conservarán su integridad incluso si se vierte agua sobre ellas con una temperatura de más de 150 grados centígrados.

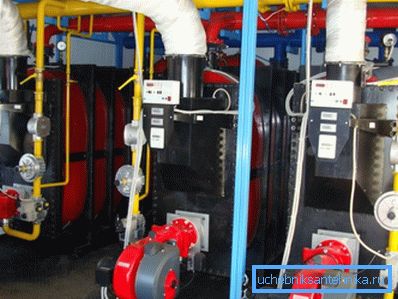

Presta atencion Estas cifras son solo orientativas. Si instala tuberías de acero en el sistema de calefacción, esto no significa que la red de ingeniería soporte tales cargas. El enlace débil puede ser boquillas, grifos, bombas, filtros, etc.

Por otro lado, el uso de tales piezas se abandona gradualmente, porque, junto con las ventajas, el acero tiene varios inconvenientes bastante importantes:

1. Susceptibilidad a la corrosión.. Según el diámetro y el grosor de las paredes, los tubos de acero en los sistemas de calefacción pueden durar de 10 a 20 años, después de lo cual se volverán inutilizables. Y estamos hablando de la formación de óxido tanto dentro de las tuberías como en el exterior.

Sugerencia Proteger las partes externas de la red climática del impacto negativo del medio ambiente ayudará a la imprimación banal y al esmalte protector. Cubriendo los tubos de vez en cuando con pintura, prolongará significativamente su vida útil.

1. Reducción del área transversal interna.. Las tuberías de acero están obstruidas con depósitos minerales, partículas de óxido y otros elementos durante la operación. Con el tiempo, su capacidad disminuye, lo que afecta negativamente el funcionamiento del sistema climático.

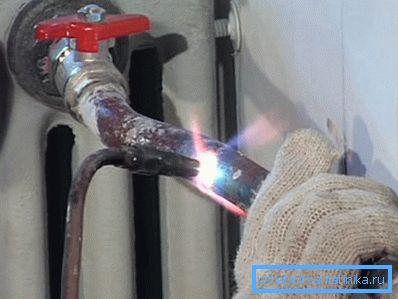

2. Dificultad de instalación. Durante la instalación, debe usar equipo especial para doblar y unir piezas, así como para tener ciertas habilidades y habilidades para trabajar con un quemador de gas.

Otro punto es el aspecto no estético. Los elevadores de acero no permiten la colocación oculta en las paredes y el piso, por lo que siempre serán visibles. Para darles un aspecto estético, use una variedad de pantallas y almohadillas en el tubo de calefacción.

La forma más popular y eficiente es instalar carreteras en cajas hechas de paneles de yeso. Este método ocultará perfectamente todos los elementos de apariencia no estética, incluso si la distancia entre los tubos de calefacción es lo suficientemente grande.

Presta atencion Además del acero, también hay tuberías de hierro fundido para la calefacción. Sin embargo, se usan más a menudo en sistemas de vapor que en sistemas de calentamiento de agua, así como en el diseño de intercambiadores de calor en plantas industriales.

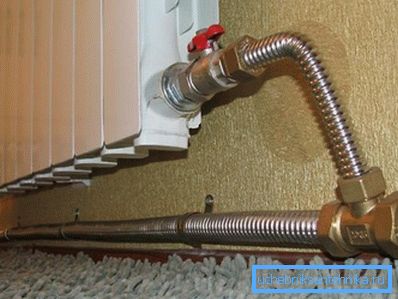

Opción 2. Acero inoxidable.

Las desventajas de las piezas de acero, que se mencionaron en la sección anterior, carecen de un tubo de acero inoxidable para la calefacción. Y estamos hablando no solo de una composición diferente del material, sino de un diseño completamente diferente.

Estas son solo algunas de las características de un moderno tubo de acero inoxidable utilizado para el montaje de sistemas climáticos:

• con un grosor de pared de 0,5 mm, se doblan a mano perfectamente y retienen el diámetro de la sección transversal interna en la curva, evitando arrugas;
• conectado con accesorios con juntas de silicona de alta resistencia;
• mantenga la presión interna del portador de calor a más de 15 atmósferas a una temperatura de hasta + 150 grados Celsius.

Estas piezas solo tienen una, pero un inconveniente importante: las tuberías de acero inoxidable son bastante caras. Por lo tanto, la instalación más extendida de sistemas climáticos recibió plástico, con muchas ventajas a precios muy asequibles.

Opción 3. De polímeros.

El mercado de tubos de plástico que pueden utilizarse para organizar redes de calefacción es bastante diverso.

Las siguientes variedades son populares:

1. Metal plastico. Estas tuberías se utilizaron ampliamente en la construcción privada a fines del siglo XX, pero ahora su popularidad ha disminuido significativamente. El hecho es que aunque los tubos en sí, reforzados con papel de aluminio, son lo suficientemente fuertes, la estanqueidad y la vida útil de los accesorios de compresión utilizados para conectar las piezas entre sí dejan mucho que desear.

Los accesorios a presión ayudan a evitar problemas, pero se necesitan herramientas y habilidades especiales para trabajar con ellos.

En cuanto a las características técnicas de los tubos metálicos, son:

• Presión máxima - de 12 a 15 atmósferas;
• Temperatura del refrigerante - hasta 95 grados centígrados.

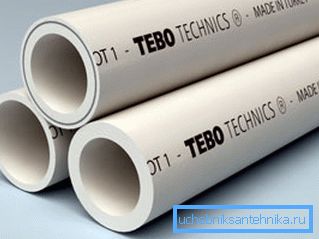

1. Polipropileno. Las tuberías de este tipo de plástico se utilizan mucho más a menudo. Difieren en el aumento de la durabilidad, pero no aman la temperatura demasiado alta del portador de calor.

El mismo material ecoplástico mencionado anteriormente puede transportar líquido a presión hasta 20 atmósferas, sin embargo, si la temperatura del agua sube a 95 grados, esta cifra baja inmediatamente a 6.

El polipropileno es ideal para la instalación en sistemas independientes con calderas de gas y eléctricas. Sin embargo, es mejor rechazar la instalación en apartamentos urbanos con un flujo centralizado de refrigerante, ya que el martillo de agua puede destruir fácilmente su red climática.

Sugerencia Para calentar es mejor utilizar polipropileno reforzado. No solo es más duradero, sino que también tiene un menor coeficiente de expansión térmica. Es posible instalar secciones de tubería suficientemente largas sin el uso de bucles o curvas de compensación.

1. Polietileno reticulado. La principal cualidad de estos tubos es la flexibilidad. Mantenga la presión a 10 atmósferas a una temperatura de 80 grados.

Ideal para sistemas de cableado de tipo radial independientes. También ampliamente utilizado en la disposición de sistemas de calefacción por suelo radiante.

Se vende en forma de bahías, por lo que puede colocar segmentos de cualquier longitud. Se pueden taponar en una regla, pero se debe garantizar que no se vierta una sola conexión de conexión con el concreto, de lo contrario, tendrá que desmantelar la regla en caso de fuga.

Tipos de cableado

Independientemente de las tuberías para calefacción y agua que elija, debe instalarlas correctamente. El trabajo debe realizarse de manera que se garantice una distribución uniforme del refrigerante en todos los radiadores y otros elementos del sistema.

Hay varias opciones comunes:

1. Calentamiento en un tubo. Este tipo de cableado fue utilizado anteriormente en la construcción de edificios de apartamentos. Otro nombre es Leningrado. Es un anillo de tuberías, tendido a lo largo del perímetro de la casa, al que se acoplan los radiadores de forma paralela o secuencial.

Este es el esquema más simple, que requiere un número mínimo de tuberías y accesorios.

Las desventajas de esta solución son obvias:

• la incapacidad de regular la temperatura en habitaciones individuales con termostatos;
• si un radiador se descompone o gotea, no puede reemplazarlo o repararlo sin detener el funcionamiento de todo el sistema de climatización y drenar el refrigerante;
• Los radiadores que están más cerca de la caldera se calientan más que los elementos montados en las habitaciones lejanas, por lo que es necesario seleccionar correctamente el número de secciones en los dispositivos de calefacción.

1. Diseño de doble tubo. En este caso, una tubería principal suministra el refrigerante a los radiadores y la segunda, el flujo de retorno, entrega el líquido enfriado a la caldera de calefacción.

Aunque el método de instalación de dos tuberías es más costoso, sus ventajas no lo harán renunciar a su elección:

• Todos los elementos del sistema de calefacción se calientan uniformemente;
• Con la ayuda de válvulas de regulación automática o manual, puede aumentar o disminuir el volumen de fluido que fluye hacia la batería, cambiando así la temperatura en las instalaciones;
• cuando se produce una fuga, es posible cortar el área dañada con una grúa, sin superponer la corriente de refrigerante a otros elementos del sistema.

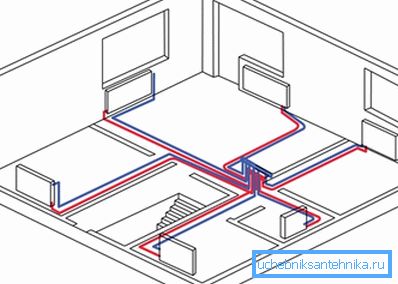

Presta atencion Además de las opciones anteriores, hay un sistema de calefacción de tres tuberías, así como cuatro tuberías y radial. Estas son opciones bastante exóticas que se utilizan en los casos en que es necesario organizar varios anillos de calentamiento con diferentes temperaturas del transportador de calor (por ejemplo, para radiadores y sistemas de calefacción de pisos).

Conclusión

Las tuberías para calefacción son, sin duda, un elemento importante del sistema de calefacción, ya que la durabilidad y la eficiencia de la red climática dependen de su calidad, estanqueidad y resistencia. Para no tener problemas durante 10-15 años de funcionamiento, también compre accesorios, válvulas y otras piezas de alta calidad requeridas para la instalación.

Para obtener más información sobre el diseño de los sistemas de ingeniería de una casa privada, vea el video en este material.
