Tuberías modernas para el horno: los principales tipos,

Los tubos resistentes al calor para hornos son diseños con una larga historia. El funcionamiento de las chimeneas en todo el mundo se remonta a varios siglos, durante los cuales estos dispositivos se modificaron y mejoraron estructuralmente.

Con el tiempo, las tuberías se hicieron de diferentes materiales, cuya elección estuvo determinada por los requisitos para una modificación particular de la chimenea. En este artículo hablaremos sobre los tipos más comunes de chimenea, las características de su funcionamiento y los métodos de mantenimiento.

Principales variedades

Antes de hablar sobre el manual de instrucciones para el uso de chimeneas de horno, considere cuáles son sus tipos principales y en qué se diferencian entre sí. Las chimeneas, en primer lugar, se clasifican de acuerdo con el tipo de materiales utilizados en la producción.

Actualmente, modificaciones realizadas desde:

• ladrillo incombustible;
• ceramica;
• metal;
• cemento de amianto;
• otros materiales.

Considere las características de estas modificaciones con más detalle.

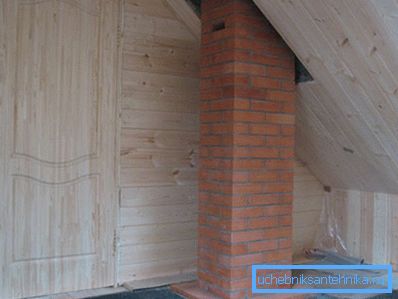

Tubos de ladrillo

Las chimeneas hechas con el uso de ladrillos refractarios se extienden ampliamente por todo el territorio de la Federación Rusa.

Tradicionalmente, estas estructuras constan de los siguientes elementos estructurales:

• el cuello a través del cual se realiza la conexión al horno;
• válvulas de humo;
• elevador
• nutria
• pendiente
• el cuello
• diadema
• gorra

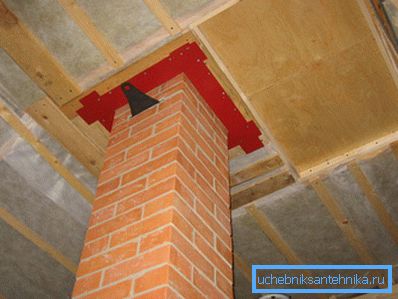

Importante: Al construir chimeneas, es necesario cuidar el aislamiento térmico de alta calidad en los lugares de unión con el sistema de techo y techo. La elección de los materiales de aislamiento térmico se basa en los requisitos de las normas de seguridad contra incendios.

Como regla general, la construcción de tuberías de ladrillo se lleva a cabo con la construcción del edificio. La construcción de tales estructuras en un sitio de construcción ya operado conlleva dificultades adicionales (desmantelamiento de parte del techo y del sistema de techo).

Entre las ventajas de las estructuras de ladrillo, observamos, en primer lugar, una alta eficiencia, ya que el tiro en una chimenea correctamente construida es excelente, mientras que la mayor parte del calor permanece dentro del horno. Además, la durabilidad y la facilidad de reparación pueden atribuirse a las ventajas de tales estructuras debido a la posibilidad de reemplazar los ladrillos que se han vuelto inútiles con sus propias manos.

Sin embargo, hay inconvenientes:

• Las chimeneas de ladrillo no se pueden utilizar con todos los tipos de dispositivos de calefacción.
• La construcción de estas estructuras se lleva a cabo exclusivamente por profesionales, y por lo tanto el precio del resultado final es alto.
• El volumen interno de una tubería ensamblada a partir de un ladrillo es una superficie en relieve, que contribuye a la acumulación de hollín y la aparición de obstrucciones en las tuberías.

Chimeneas de ceramica

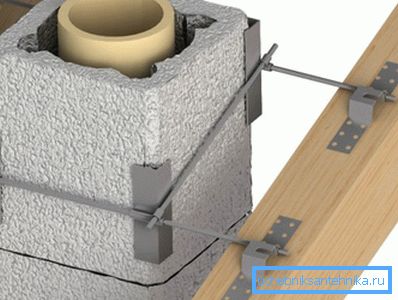

Esta es una tecnología relativamente nueva que se está volviendo más común. Estructuralmente, el sistema de escape de humo cerámico es una estructura de tres capas.

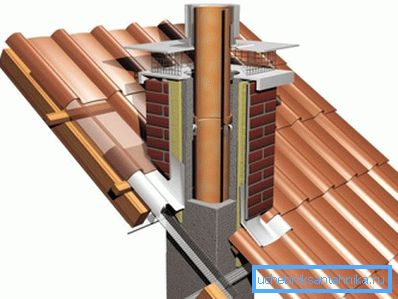

Por sí mismo, un tubo redondo hecho de cerámica no se usa solo, sino que se instala dentro de una funda protectora hecha de bloques de arcilla expandida. El espacio entre el contorno exterior y la tubería se llena con material refractario, como regla general, se utiliza lana mineral a base de fibras de basalto.

Entre las ventajas de tales instalaciones, destacamos las siguientes:

• la posibilidad de ubicación de la estructura, tanto dentro como fuera del edificio, que es más que relevante si el horno se construye en una casa ya operada;
• superficie interior lisa y, como consecuencia, la ausencia de acumulación de bloqueos;
• menos peso en comparación con las contrapartes de ladrillo y, como resultado, menos tensión en los elementos estructurales del sitio de construcción;
• larga vida útil sujeta a una instalación adecuada;
• alto grado de seguridad contra incendios debido al uso de una construcción de tres capas;
• mejor empuje en comparación con tuberías de ladrillo;
• Posibilidad de uso con las unidades de calefacción más modernas.

Por supuesto, hay desventajas, entre las que se encuentran:

• precio alto;
• la complejidad del trabajo de instalación;
• Posibilidad de posicionar la chimenea solo en posición vertical.

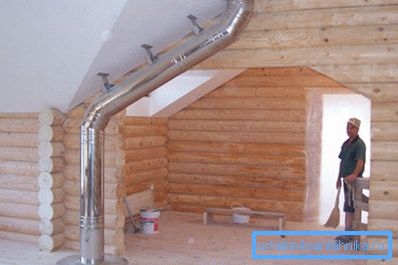

Chimeneas de metal

Hoy en día, el tubo de metal para un horno en el mercado se presenta en dos tipos principales:

• modificaciones en acero galvanizado;
• Modificaciones en acero inoxidable.

Ambas categorías son duraderas, confiables y presentan muchas ventajas operativas. Pero, si tenemos en cuenta el hecho de que la combinación de temperaturas críticamente altas y la composición de los productos de combustión contribuyen al desarrollo de procesos corrosivos, es aconsejable elegir modificaciones hechas completamente de acero inoxidable.

A pesar de que el precio de los productos de acero inoxidable es un orden de magnitud superior al costo de los análogos hechos de chapa de acero galvanizado, esta diferencia se compensa con un recurso casi ilimitado.

Entre las ventajas de las chimeneas de acero inoxidable, destacamos las siguientes:

• pequeño peso de un diseño, en comparación con ladrillos y cerámicos análogos;
• idealmente superficie interior lisa, lo que reduce la probabilidad de bloqueo;
• facilidad de trabajo de instalación debido al simple mecanizado de metales;
• precio razonable, en comparación con la cerámica;
• bajo peso de toda la estructura y baja carga mecánica en el sitio de construcción;
• La posibilidad de montar chimeneas de varias configuraciones, tanto con elementos verticales como horizontales.

Importante: para el funcionamiento completo de las chimeneas metálicas, es necesario aplicar una capa de aislamiento que garantice que el sistema cumple con las normas de seguridad contra incendios.

Construcciones de otros materiales.

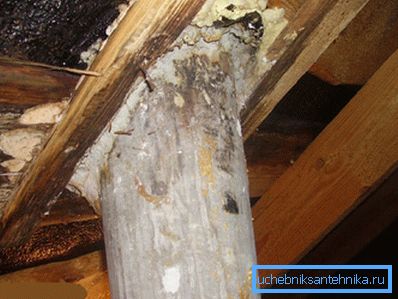

Además de las modificaciones anteriores, cabe destacar los productos procedentes del fibrocemento. Estas tuberías tienen dos ventajas principales, entre las que se encuentran un precio razonable y una amplia gama de tamaños disponibles en el mercado.

Sin embargo, hay un orden de magnitud más desventajas, ya que tales chimeneas no son lo suficientemente fuertes y el impacto de altas temperaturas críticas puede conducir a su agrietamiento. Un inconveniente no menos importante es la inconsistencia del cemento de asbesto con los estándares de seguridad ambiental.

Además del cemento de asbesto, se utilizan otros materiales, como el vidrio caliente. Pero tales productos no están muy difundidos y se perciben como exóticos.

Importante: independientemente de la chimenea que se use, es importante saber cuándo cerrar la tubería en el horno para no enojarse. Como norma, esto se hace después de que la llama abierta en el horno se apague y queden las brasas.

Mantenimiento preventivo

Tarde o temprano, se enfrentará a la pregunta de cómo limpiar la tubería de la estufa para devolver los antojos anteriores.

Independientemente del tipo de chimenea utilizada, se produce un bloqueo en el tiempo. Como resultado, se reduce la intensidad de la tracción del calentador y, en algunos casos, puede penetrar una cierta cantidad de humo dentro de la habitación.

Así que averigüemos cómo limpiar la tubería en la estufa con los medios disponibles.

Hasta la fecha, hay dos métodos conocidos para limpiar la obstrucción en una chimenea:

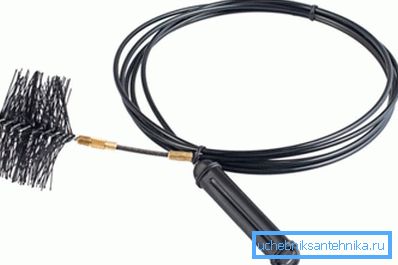

• método mecánico basado en la eliminación mecánica de productos de combustión de la tubería;
• Un método químico basado en el uso de una serie de reactivos que actúan sobre el hollín y la ceniza, y por lo tanto contribuyen a su destrucción.

Importante: los expertos opinan que los métodos anteriores proporcionan el mejor resultado cuando se usan en combinación con otros.

Durante la limpieza mecánica se pueden solucionar algunos de los siguientes problemas:

• obstrucción por objetos extraños (follaje, nidos de aves, etc.);
• contaminación por productos de combustión (hollín y cenizas);
• Acumulación de ácido condensado en la superficie interna de la tubería.

La limpieza química es un orden de magnitud más simple que el mantenimiento mecánico, pero el resultado del uso de reactivos es a corto plazo. Por lo tanto, la grabación de registros especiales o el uso de dichas herramientas se debe realizar al menos una vez al mes.

Conclusión

Ahora sabe qué tipos de chimeneas se usan comúnmente, y qué ventajas y desventajas son inherentes a cada tipo individual. Además, consideramos las características del uso de chimeneas y su mantenimiento periódico.

Más información útil que puede encontrar al ver el video en este artículo.
