Tuberías electrotécnicas - propiedades y aplicaciones.

La instalación del cableado eléctrico no solo requiere conocimientos y herramientas, sino también ciertos materiales. Además, es importante distribuir adecuadamente la acumulación de cables entre ellos para que sea conveniente trabajar con ellos después.

Puede instalarlo de tal manera que no sea visible desde el exterior (opción oculta) o tenga acceso constante a él (método abierto).

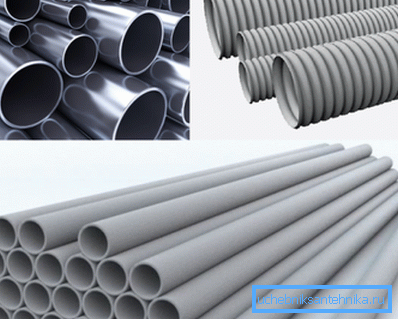

Tipos de tuberías eléctricas.

La primera opción es más fácil de instalar, fácil de mantener y confiable. El segundo requiere el uso de cajas especiales, tuberías, alambres metálicos flexibles, huecos estructurales.

De acuerdo con las normas de protección laboral y seguridad contra incendios, se recomienda utilizar cables eléctricos en productos eléctricos especiales, por ejemplo, en tuberías.

Se producen en varios tipos y utilizan diferentes materiales para esto, han demostrado su utilidad en la construcción y otras industrias. El precio de los productos le permite utilizarlo sin restricciones.

Plástico - PVC y HDPE

Independientemente del método de colocación que decida utilizar, puede utilizar las siguientes tuberías de estos materiales:

• corrugado
• suave resistente
• reforzado flexible, que permite proteger los cables de trabajo de diversos equipos;
• Paredes dobles para instalación en agua o suelo, cuando sea necesario instalar un cable de alimentación de gran sección transversal y red de fibra óptica (solo HDPE).

Las propiedades generales de las estructuras eléctricas también pueden atribuirse a su resistencia al daño mecánico, a las cualidades de aislamiento, a la resistencia a diferentes condiciones de temperatura (de –20 ° С a + 90 ° С).

Normalmente son de dos tipos:

• con sonda para tirar del cable;
• sin sonda

La tubería eléctrica de PVC está hecha de cloruro de polivinilo, utilizando el método de extrusión continua. Este material tiene propiedades de resistencia al fuego, dimensiones: O16-50 mm, longitud - 3 m.

Las ventajas incluyen:

• capacidad de resistir daños mecánicos;
• rigidez suficiente
• Coeficiente de expansión lineal pequeño.

Consejo: las tuberías de PVC son mejores para PVC cuando se coloca cableado eléctrico debajo del concreto.

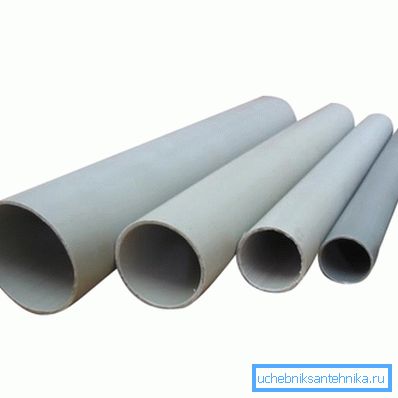

Los productos lisos rígidos se utilizan como protección mecánica adicional y aislamiento del cable. Puede usarlo para abrir el cableado en las paredes y el techo, hecho de sus materiales de construcción de bajo combustible.

La elección de tales productos en el mercado es muy grande:

• resistente suave
• reforzado
• corrugado
• Liso rígido, para cuya fabricación se utilizó poli (cloruro de vinilo) autoextinguible.

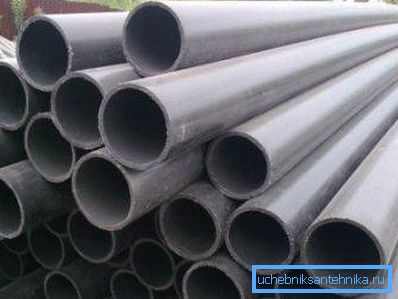

PND Electrical Pipe es capaz de soportar productos químicos. Pero, el material no tiene suficiente resistencia a los golpes, y también tiene una alta permeabilidad.

Tales tuberías se utilizan para:

• abastecimiento de agua;
• cableado eléctrico;
• tendido de cable aislante en el suelo;
• necesidades del hogar.

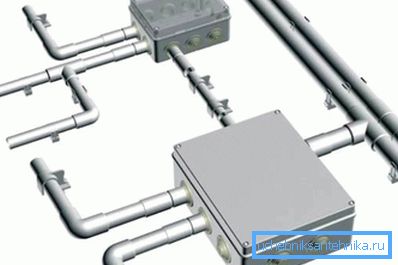

Asamblea

La colocación de sus propias manos debe hacerse teniendo en cuenta las cualidades inherentes al PVC. Por ejemplo, su buena resistencia a las heladas permite la instalación incluso a -30? С.

Consejo: preste atención a las juntas que deben sellarse para que no reciban polvo, aceites, emulsiones técnicas ni condensación.

Para eliminar la humedad acumulada, los tubos deben tenderse con una inclinación hacia las cajas de extracción. Si está instalando en la cimentación o entre las comunicaciones de la base del edificio, guíe la junta de forma estrictamente horizontal.

Es recomendable seguir tendiendo el camino más corto, lo principal es asegurarse de que no haya riesgo de daños a la carretera.

Consejo: al colocar el cable en tuberías de PVC rígido a una profundidad inferior a 2 m, para proteger este último, se necesita una capa de hormigón con un espesor de 800-1000 mm.

Los productos deben servir como una barrera protectora para el cable eléctrico de diversos efectos mecánicos en diferentes formas de colocar el cableado.

Por lo tanto, es necesario cumplir con los requisitos establecidos de SNiP, las reglas de prevención de incendios y las normas de instalación para instalaciones eléctricas:

1. Dentro y fuera de las instalaciones, la instalación se lleva a cabo sobre las bases de apoyo de las instalaciones eléctricas.
2. La instrucción permite trabajar en el rango de temperatura de -5 ° С a +60 ° С, la operación se permite en el siguiente modo: de -25 ° С a +60 ° С.
3. La versión abierta permite la instalación dentro y fuera de las instalaciones sobre la base de cualquier grado de inflamabilidad.
4. La instalación oculta en las paredes, el techo y el piso solo es posible en la base, hecha de materiales incombustibles. Además, el tendido de tuberías se puede realizar en un macizo de hormigón.

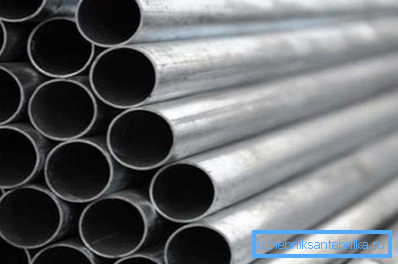

Acero

La tubería eléctrica de acero es capaz de proteger los alambres y cables de la tensión mecánica. Por lo general, se utiliza en la construcción de objetos de madera y en el equipamiento de locales a los que se imponen altos requisitos de seguridad contra incendios.

La gama de estos productos es amplia, a continuación se detallan los principales tipos de tuberías eléctricas de acero roscadas, donde se corta la rosca desde un extremo y se instala el acoplamiento para el otro:

También se produce tubería eléctrica de acero no lacado. Por lo general, la longitud de cualquier modelo es de 3 m.

PVC corrugado

Los tubos corrugados electrotécnicos de acuerdo con GOST están diseñados para proteger los cables eléctricos, telefónicos y de televisión. Debido a la facilidad de flexión en cualquier dirección, se puede utilizar para trabajos eléctricos en techos suspendidos y otras estructuras, donde no existe la posibilidad de instalar cajas y sistemas rígidos. Productos utilizados para cableado abierto y oculto.

El funcionamiento de los componentes eléctricos corrugados supera el medio siglo. Con su ayuda, es posible garantizar una seguridad confiable y una fácil instalación de los sistemas de cableado. Los productos pueden tener un diámetro diferente: 16-63 mm y espesor de pared.

En este último caso, esto afecta el grado de carga que pueden soportar. El material es de plástico PVC autoextinguible, que no permitirá que el fuego se extienda a lo largo de la estructura en caso de incendio.

Conclusión

Los sistemas eléctricos convenientes para colocar cables y alambres facilitaron enormemente el trabajo de tendido y cableado. Además, se han convertido para ellos en una barrera protectora adicional.

En la práctica, los tubos usados ​​de acero, HDPE y PVC, estos últimos también pueden ser corrugados, lo que aumenta sus capacidades.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
