Tuberías de pvc pvc: alcance y características técnicas.

Los polímeros modernos están reemplazando activamente los metales de todas las esferas de producción. Esto se debe a las características de mayor rendimiento de los materiales y, lo que es más importante, a un precio bastante razonable. Las tuberías de PVC se pueden producir para el transporte de líquidos y para fines eléctricos. Pero las tuberías de alcantarillado y de poli (cloruro de vinilo) corrugado de acuerdo con GOST, adoptadas en nuestro país, tienen muchas variedades.

Productos para necesidades eléctricas.

Los productos de cloruro de polivinilo son un material excelente para la instalación de redes eléctricas de baja y alta tensión, líneas de comunicación y otras líneas de cable. Cumplen con casi todos los requisitos de GOST, y el precio de estos productos les permite ser usados ​​en todas partes.

Como estan buenos

• Este material prácticamente no sostiene la combustión., Para ser exactos, pertenece a la categoría de autoextinguible.
• En la ingeniería eléctrica y la ingeniería eléctrica en general, las corrientes parásitas y las captaciones son un gran problema.. El plástico es un material aislante y, por lo tanto, carece de este inconveniente importante.
• Si el cable se monta en un canal de cable seguro y aislado, ya no necesita un aislamiento fuerte., Debido a esto, varias líneas se pueden colocar en un tubo.

• El PVC puede ser utilizado en zonas húmedas., El plástico no es absolutamente susceptible a la corrosión, es resistente a los químicos agresivos y la exposición a los rayos UV.
• Según las normas generalmente aceptadas de SNiP, este material es absolutamente ecológico y seguro para los humanos..

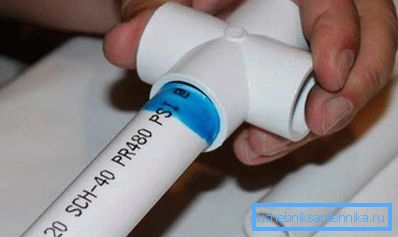

• Este tipo de polímero se procesa fácilmente., Puede ser pegado, aserrado o soldado.
• Por supuesto, esto no es metálico, pero con un bajo factor de tensión, estos canales de cable son una protección confiable para redes eléctricas..
• Material ligero, por lo tanto, no requiere refuerzo reforzado especialmente reforzado.
• Los productos de PVC proporcionan una protección fiable contra el polvo., No acumule condensado, además de que no necesitan tinción adicional.
• Finalmente, el manual de instalación para este tipo de producto no requiere una alta calificación., casi cualquier persona que sepa trabajar con herramientas de plomería tradicionales y esté familiarizada con los conceptos básicos de la ingeniería eléctrica es capaz de organizar esa línea con sus propias manos.

Importante: con todas las ventajas de las tuberías de PVC, dichos canales de cable no deben montarse sobre una base de madera o inflamable. En estos casos, se utiliza la manguera de metal.

Clasificación de tuberías para fines eléctricos.

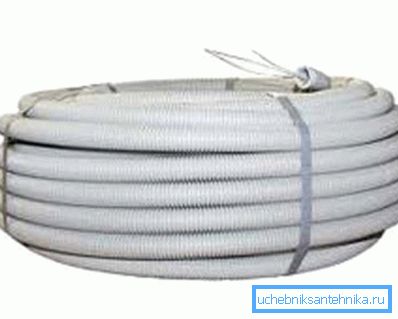

Este material está dividido en dos categorías principales. Se utilizan productos rígidos de pared lisa para tuberías de cables externos. Para la instalación de cableado interno son más adecuados los tubos blandos, ondulados, corrugados.

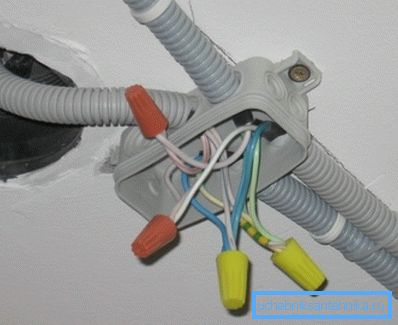

La corrugación se puede montar como un método abierto, en una pared o refuerzo de apoyo, o debajo de un panel de yeso, en techos o tendido en una regla de hormigón.

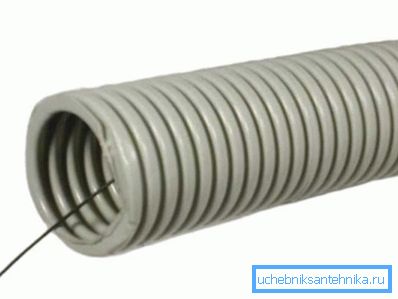

Las tuberías electrolíticas corrugadas de cloruro de polivinilo no combustibles con una sonda son especialmente populares aquí. Lo más destacado es que el cable de acero se colocó originalmente en la tubería, a la que puede conectar el extremo del cable y tirar de la línea eléctrica o de conexión sin obstáculos.

Consejo: al colocar una línea en un tubo con una sonda, también se debe conectar un cable o cable al borde de la sonda junto con el cable que se va a montar. Después de la instalación, tendrá un cable en la tubería, con el que podrá estirar líneas adicionales.

Todos los materiales eléctricos de este tipo se clasifican de acuerdo con GOST 18599-83.

Según esta norma, se proporciona división en cuatro categorías.

1. "T" - materiales pesados, como regla, son tubos de paredes gruesas de sección grande.
2. "C" - medio.
3. "SL" - moderadamente ligero.
4. "H" - productos no estándar.

También el rango de tamaño bastante ampliamente representado. El diámetro de las tuberías eléctricas varía de 8 a 250 mm, con diferentes espesores de pared.

Además, dependiendo del propósito y el tipo de redes, se utilizan productos de diferentes colores. Para el cableado interno, el PVC es el tubo de PVC más común con un diámetro de 25 mm.

Tipos y características de las tuberías de alcantarillado de PVC.

Por analogía con los diseños de orientación eléctrica, los sistemas de alcantarillado también se pueden montar desde productos de PVC de pared lisa y corrugado.

Tubos rígidos de paredes lisas.

A diferencia de las líneas eléctricas o de comunicación, las tuberías de alcantarillado de paredes lisas están más diseñadas para la instalación de un sistema interno de aguas residuales. Tradicionalmente se hacen de color gris, a veces blanco.

Distribución interna del suelo en el sector residencial, a menudo realizada por tuberías con una sección transversal de hasta 50 mm. Los elevadores en el sector residencial están equipados principalmente con carreteras con una sección transversal de 100 a 110 mm.

En la construcción privada, con un pequeño volumen de aguas residuales, para la instalación de un sistema externo o un sistema sin asiento profundo, se pueden utilizar productos de mayor resistencia del color naranja. En general, el color naranja indica todas las tuberías de alcantarillado destinadas al cableado externo.

Importante: en este caso, los diámetros mínimos recomendados se especifican de acuerdo con GOST para sistemas de ventiladores. Pero entre los especialistas hay una ley que dice que cuanto mayor sea la sección transversal de la alcantarilla, menos probable es que se bloquee o se congele.

El uso de corrugaciones en sistemas de alcantarillado.

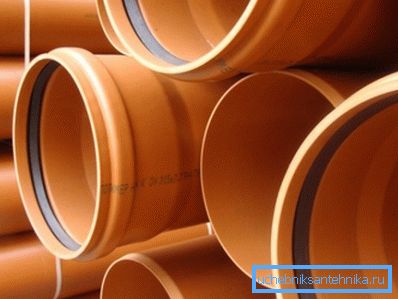

Actualmente, para la instalación de comunicaciones externas y subterráneas, se acostumbra utilizar una tubería corrugada. Como se mencionó anteriormente, las comunicaciones de los ventiladores al aire libre se hacen en naranja. Están conectados con tomas de corriente. Las campanas tienen un diámetro ligeramente mayor y se completan con juntas de goma.

Las líneas de PVC corrugado están diseñadas para cargas subterráneas serias, por lo que algunos modelos se pueden colocar a una profundidad de 8 m. Otra ventaja importante es que este material tiene un coeficiente de expansión térmica bastante bajo, como resultado de lo cual pueden soportar importantes diferencias de temperatura sin ningún problema.

El diámetro estándar de los productos manufacturados oscila entre 110 y 630 mm. El uso de estas líneas no se limita únicamente a la línea de alcantarillado. Son ampliamente utilizados para la disposición de escorrentía de aguas pluviales. Drenaje de sistemas urbanos o estructuras destinadas a la recuperación de tierras en la agricultura.

En realidad, las comunicaciones suaves y corrugadas son un desarrollo científico relativamente reciente. Las altas características técnicas y operativas se deben a la estructura de dos capas de la tubería. La capa exterior, en la que se encuentran los refuerzos, está hecha de recubrimiento de baja presión o HDPE.

Revestimiento interior montado de alta presión LDPE. Además de una resistencia especial, la capa interna tiene una superficie casi perfectamente lisa, lo que reduce significativamente la probabilidad de obstrucciones y crecimientos de alcantarillado.

Pros y contras de las aguas residuales de PVC

• La estructura de dos capas de los productos, junto con una buena elasticidad, garantiza una resistencia suficientemente alta.

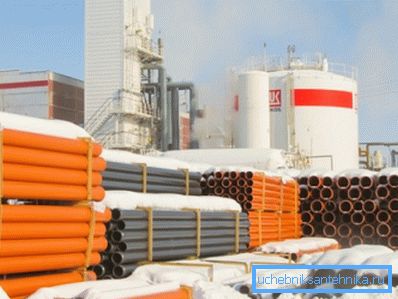

• Si el sistema no está lleno de agua, entonces puede soportar de manera segura temperaturas ultra bajas sin agrietarse.
• Los polímeros modernos no son susceptibles a la corrosión y, a diferencia de las tuberías de hierro fundido o acero, su durabilidad es mucho mayor.
• El revestimiento interno no teme a ninguna química.
• El material es ecológicamente neutral, puede permanecer en el suelo durante cientos de años sin descomponerse ni contaminar el medio ambiente.
• Un factor importante es el bajo peso. Un equipo de trabajadores puede ensamblar dicho sistema con sus propias manos, sin atraer mecanismos de levantamiento adicionales.
• Finalmente, el precio del plástico es significativamente más bajo que el del acero o el hierro fundido.

De los inconvenientes significativos, los expertos afirman el miedo a las altas temperaturas. En condiciones de trabajo, la superficie interior está diseñada para una temperatura no superior a +40? С. Los desarrolladores permiten la exposición térmica a líquidos con temperaturas de hasta +80 ° C, pero solo puede ser a corto plazo. De lo contrario, la tubería se agrietará.

Unas palabras sobre los tubos de presión.

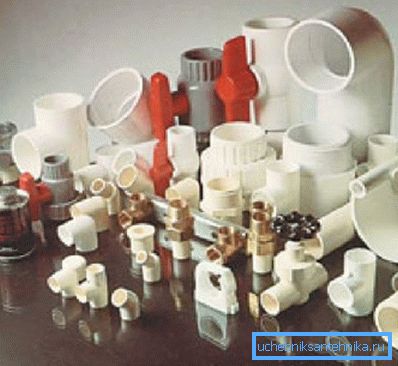

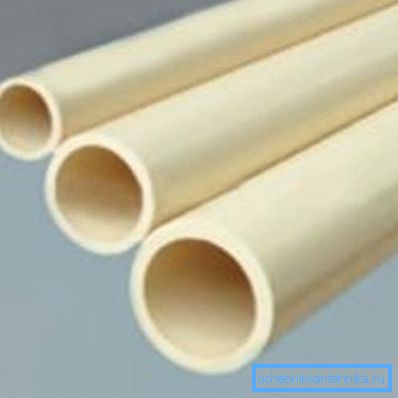

Es imposible no recordar una dirección tan amplia como los sistemas de presión de agua. Estos sistemas están disponibles exclusivamente en versión de pared dura y lisa. No tiene sentido enumerar las ventajas y desventajas, para PVC son similares. Vale la pena mencionar que estas construcciones no están conectadas de manera roscada, en este caso solo se utiliza soldadura.

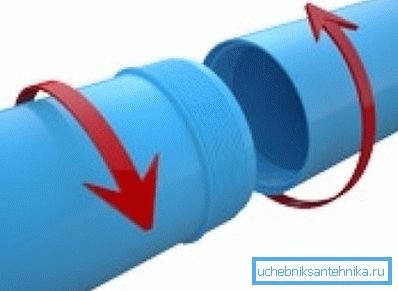

Recientemente, las tuberías de revestimiento de PVC se han utilizado ampliamente. Se utilizan para la organización de pozos de agua. Las secciones aquí están conectadas por un método roscado. Una característica distintiva es el aumento de la resistencia a la presión externa, junto con una buena elasticidad.

El video en este artículo muestra algunos de los usos del material.

Conclusión

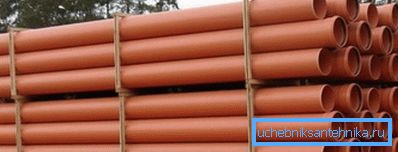

También se debe tener en cuenta que, junto con todas las ventajas, el transporte de tuberías debe realizarse con cuidado, es imposible arrastrarlas y, en general, es deseable que haya la menor cantidad posible de rayones. Esto es especialmente importante para las tuberías de agua, ya que pueden explotar en el lugar del daño. Por lo tanto, al comprar inspeccionar cuidadosamente las mercancías.
