Tuberías de ppu: lo que necesita saber sobre el aislamiento

01-10-2018
Tubos

Uno de los materiales que se utilizan para reducir la pérdida de calor en las secciones principales de los sistemas de suministro de agua caliente y calefacción son las tuberías de PPU. Se producen de acuerdo con diferentes tecnologías, pero independientemente del método de producción, las comunicaciones garantizan un aislamiento efectivo.

El poliuretano en una carcasa protectora es una solución excelente tanto desde el punto de aislamiento térmico como para garantizar la resistencia mecánica.

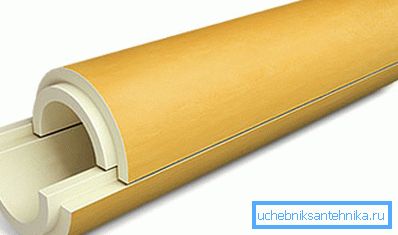

Cubiertas de poliuretano

Producción de materia prima

Tubería de acero en PPU: la funda a menudo se llama "tubería en tubería". Este nombre está totalmente justificado porque se forma un circuito de protección completamente cerrado alrededor de la parte principal durante el ensamblaje, que repite la geometría de la tubería en sí. Al mismo tiempo, las propiedades aislantes de la espuma de poliuretano proporcionan una reducción significativa en la pérdida de calor al medio ambiente.

La fabricación de poliuretano espumado se puede realizar de dos maneras:

  • Polvo. Esta técnica se utiliza para procesar las comunicaciones existentes. La síntesis del material se lleva a cabo directamente sobre el objeto y la aplicación se realiza mediante dispensadores neumáticos.

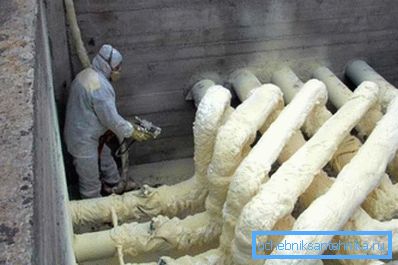

Aislamiento de polímero de pulverización
  • Llenar. Lo mismo ocurre con los espacios en blanco para paneles de aislamiento y carcasas, que luego se pueden utilizar en la instalación de circuitos de protección y en la fabricación de productos tubulares. La masa de poliuretano fundido ingresa a la cámara, donde se mezcla con el agente espumante, y luego rellena formas especiales.

Presta atencion Puede instalar fácilmente cubiertas porosas con una hendidura lateral longitudinal, lo que facilitará enormemente la tarea de poner en orden el sistema de calefacción de su casa.

Fotos de rígida

Es la segunda tecnología que se utiliza cuando los tubos de carcasa de PPU se fabrican de acuerdo con GOST 30732 2006 en las fábricas. En la siguiente sección, describiremos en detalle las características clave de estos productos.

Elementos de construcción

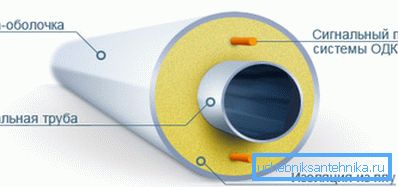

Elementos funcionales del producto.

El diseño de la tubería en PUF incluye los siguientes elementos:

  • Tubería de trabajo. Como línea de transporte principal, se pueden utilizar productos de acero de sutura y sin costura, así como modelos de polipropileno. Como regla general, se seleccionan tales materiales que pueden soportar una presión de hasta 1.6 MPa y calentar hasta 140 0C.

Presta atencion GOST permite un aumento a corto plazo de la temperatura hasta 150 0C con enfriamiento posterior obligatorio.

  • Circuito térmico fabricado en poliuretano pulverizado o de relleno.. Cuanto mayores son los requisitos para las características de aislamiento térmico del circuito, mayor es su potencia, sin embargo, el precio del producto aumenta en proporción al aumento en el espesor de esta capa.
  • Funda protectora, que es un componente esencial para la colocación de las comunicaciones sin canales en el suelo o al colocarlas al aire libre.
  • Sistema UEC para tuberías PPU (control remoto operacional).. Más a menudo es un par de cables de cobre colocados en el espesor de la capa de poliuretano. Se utiliza para determinar el estado de la tubería en su totalidad y en sus secciones individuales, así como para encontrar segmentos de emergencia lo más rápido posible.
Uso del sistema UEC

Principales variedades

Según el diseño de la contención y los materiales utilizados para su fabricación, se distinguen estos tipos de productos:

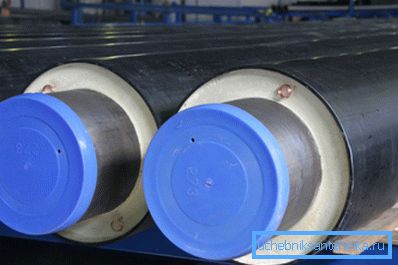

Productos de la carcasa de polietileno denso.
  • Tubería PPU PE - modelo aislado del polietileno denso. Utilizado para la colocación subterránea de comunicaciones. La funda de polímero protege al poliuretano de la compresión excesiva, así como de los efectos de las soluciones agresivas del suelo. Para el sellado de juntas mediante manguitos retráctiles especiales.
  • Pipe PPU OTs - una versión en una carcasa de acero galvanizado. El ámbito de aplicación principal es la colocación de comunicaciones terrestres. Para la fabricación de la carcasa, se utiliza una lámina galvanizada delgada, cuyo grosor se puede ajustar según las condiciones de uso. Los bordes de las láminas adyacentes están necesariamente enrollados y, si es necesario, también sellados con un sellador para juntas de tuberías.

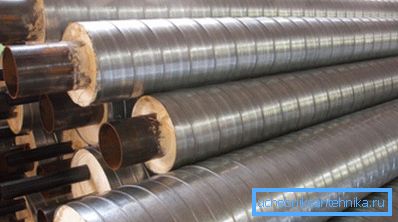

Modelos en una vaina galvanizada en espiral.

Presta atencion El más popular es una concha en espiral, pero en algunos casos se usan conchas de anillo.

Parámetros de rendimiento

Para los productos descritos las características son muy altas prestaciones.

Las características técnicas de las tuberías de PPU superan significativamente las cifras similares para modelos con otros materiales aislantes térmicos:

  • Presión de trabajo -1.6 MPa.
  • La presión máxima es de 2.2 MPa.
  • Temperatura de funcionamiento -1300C.
  • Temperatura pico - 1500C.
  • La profundidad de colocación en el suelo (para modelos con funda de PE) es de 0,6 m a lo largo del borde superior.
  • La disminución en la pérdida de calor (en comparación con una cubierta de lana mineral de espesor similar) es de 8 a 10 veces.
  • El plazo de operación es de 30 años y más.

Ventajas para tuberías aislantes.

Resumiendo brevemente todo lo anterior, trataremos de analizar las principales ventajas de dichos productos al usarlos para comunicaciones de colocación:

  • Alto rendimiento térmico. El aumento del grosor del circuito de protección minimiza la pérdida de calor, lo que tiene un efecto positivo tanto en la calidad del suministro de agua caliente como en la comodidad en los hogares que proporciona el funcionamiento del sistema de calefacción. (Ver también el artículo Sistema de calefacción de un solo tubo: características.)

Presta atencion La instrucción recomienda el uso de espuma de poliuretano para terminar las líneas que conectan las calderas remotas con los consumidores.

  • Fiabilidad y durabilidad. El material en sí conserva sus propiedades durante al menos 30 años, mientras que no se ve afectado por los productos químicos o los cambios bruscos de temperatura.
  • Las fundas protectoras hechas de polietileno o acero galvanizado también "prolongan la vida útil" del aislamiento: tanto con el tendido subterráneo como oculto, el bucle interior permanece intacto.

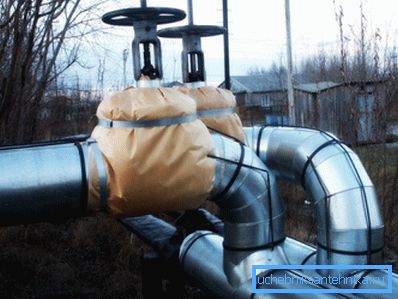

Uso al aire libre
  • Una ventaja adicional es la capacidad de instalar un sistema de control remoto: con la ayuda de los conductores indicadores, puede encontrar rápidamente una sección dañada de la tubería de calefacción.
  • Instalación relativamente fácil. El sistema "tubería en tubería" le permite recopilar comunicaciones de elementos prefabricados, perdiendo tiempo y esfuerzo solo en el sellado de juntas.
  • Bajos costos de reparación y mantenimiento. La posibilidad de pulverizar poliuretano le permite restaurar rápidamente los contornos aislantes de cualquier tubería.

Conclusión

Las tuberías de PPU se distinguen por sus buenas características tecnológicas y facilidad de operación. Su uso le permite ahorrar significativamente en la compra de combustible para salas de calderas, especialmente en esos casos si las líneas pasan a través de secciones abiertas. En más detalle, este material se muestra en el video de este artículo.
