Tuberías de hormigón - tipos, características y uso.

17-10-2018
Tubos

Estamos tan acostumbrados a todo tipo de objetos a los lados de las carreteras y en la ciudad, que a veces simplemente no los notamos. Hoy en el artículo hablaremos sobre el sistema de alcantarillado, que a menudo utiliza tuberías de concreto usadas o nuevas para drenar varias aguas residuales. En este caso, será una cuestión de la variante de la carretera y la forma de la toma.

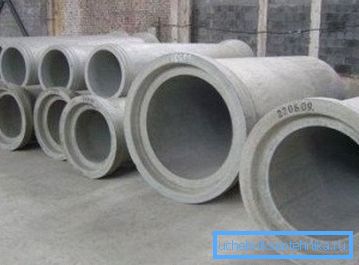

Tubos sin presión para diversos usos.

Camino

Este tipo de productos de concreto está diseñado para colocar revestimientos de automóviles y ferrocarriles, de modo que obtuvieron su nombre. Si tomamos en cuenta la clasificación, tales tuberías se refieren a estructuras sin presión.

Con su ayuda, puedes crear:

  • aguas residuales;
  • livnestok;
  • coleccionistas subterraneos;
  • líquidos de producción no corrosivos.

Propiedades y producción.

Debido a las duras condiciones de operación, las tuberías de concreto debajo del recubrimiento deben tener:

  1. Resistencia a la deformación, agrietamiento y flexión;
  2. Resistencia al suelo y humedad atmosférica;
  3. Alta resistencia específica:
    • a diferencia de otras estructuras similares de tubos sin presión, está reforzada. Así, logran soportar las cargas de varios vehículos, trenes de carga y automóviles de pasajeros;
    • Para este propósito, se utiliza el refuerzo de tuberías con acero de alta resistencia de los grados BP-II y B-II;
    • En la fabricación de productos de hormigón pesado utilizados.

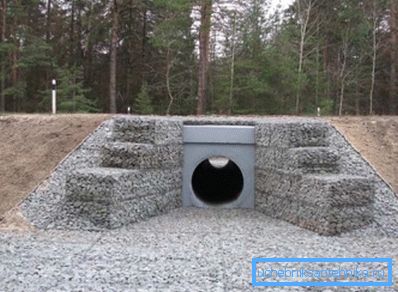

    En la foto - los productos de hormigón de alcantarilla debajo de la calzada.

    Consejo: cuanto más fina sea la granularidad del hormigón utilizado, más precisas serán las dimensiones geométricas de los productos y la superficie lisa. Este parámetro evita la acumulación de sedimentos en la superficie interna del tubo.

    Para mejorar la resistencia a las heladas y la resistencia al agua de los productos, se ayuda a la vibroprensación, a través de la cual se eliminan los poros de aire. Existe una relación directa entre estos parámetros, ya que cuanto menos impregnado de humedad tenga el material, menor será el nivel de microdestrucción de su superficie durante la congelación.

    El peso de las tuberías de concreto de la carretera es significativo, lo que garantiza su resistencia a las fuerzas de expulsión durante las inundaciones y las heladas. Debido a estas características del producto es posible instalarlo en profundidad.

    Colocación de alcantarillado de hormigón.

    No el último papel lo desempeña el grosor de las paredes, lo que garantiza su resistencia al desgaste. Esto hace posible operar estructuras por más de cien años.

    Las clases Hay cuatro grupos distribuidos sobre la profundidad máxima (o altura del terraplén) y el nivel de resistencia, hasta 5, 10, 15 y 20 m. Los dos últimos parámetros se distinguen por refuerzo reforzado.
    Marcado y dimensiones.
    1. Tubos de alcantarilla utilizados en la construcción de carreteras designan "TV".
    2. Los dos primeros dígitos de la marca indican las dimensiones (en cm - la longitud y en dm - el diámetro interior), y el último para la clase. Por ejemplo, TV 200.70-4 se descifra de la siguiente manera:
      • Tubería sin presión Longitud de alcantarilla 2000 mm;
      • O700 mm interno;
      • utilizado en terraplenes de hasta 20 m de altura (cuarto grado).

      Por lo general, la longitud de los productos está en el rango de 2500-5000 mm, y la O500-2000 mm interna.

      El precio de los tubos utilizados en la construcción de carreteras depende directamente de sus características de resistencia y mano de obra: el costo de los productos de concreto será mayor cuanto mayor sea su tamaño y resistencia. Al elegir la relación óptima se debe tener en cuenta la resistencia mínima de diseño.

      Uso de

      1. En la construcción de carreteras no se utilizan tuberías de presión para la construcción de terraplenes.
      2. Hacen canalones bajo las carreteras y lonas ferroviarias.
      3. Se utilizan para tender caminos sobre pequeños arroyos, ríos, canales y sobre barrancos.
      4. En los servicios públicos, se utilizan para microtunneling.
      5. En los asentamientos se construyeron túneles para redes de cable, calefacción, suministro de agua y drenaje.

      Consejo: la construcción de túneles subterráneos en el futuro facilita las inspecciones y reparaciones operacionales.

      Conclusión de aguas residuales urbanas.

      Brida

      Uno de los tipos de tuberías de concreto: con forma de campana, bien probado en trabajos de construcción. Con su ayuda, es posible colocar tuberías subterráneas para aguas residuales para diversos fines.

      Se diferencian en que junto con ellos hay anillos de goma especiales que sirven como un sello durante su acoplamiento. Gracias a ellos, se reduce significativamente la intensidad de mano de obra y el costo de instalación.

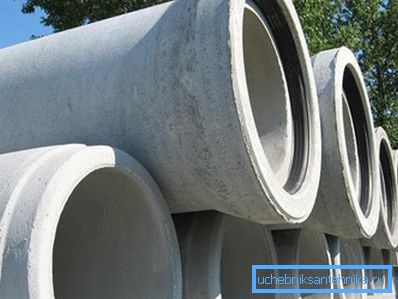

      Junta de goma junta asegura la estanqueidad

      Dan la oportunidad de gastarlo con calidad y en poco tiempo. Además, estará seguro de que la tubería será firme y confiable.

      La industria ofrece dos opciones para estos productos, que se analizarán con más detalle a continuación:

      Cabeza de presion
      1. Utilizado para la construcción de tuberías de presión subterránea.
      2. Pueden ser no solo acampanadas, sino también cilíndricas.
      3. La instrucción permite bombear líquidos no agresivos a temperaturas de hasta 400 ° C.
      4. Sección - redondo.
      5. Método de conexión: extremo a extremo, el anillo de goma sirve como sello.
      6. Abreviatura - TN. Al equipar el producto con un núcleo de polímero - TNP, de acero - THC.
      Flujo libre
      1. Para la producción de hormigón usado clase B25.
      2. Se incluyen juntas tóricas de goma.
      3. Diámetro - 400-1600 mm.
      4. Se utiliza para colocar colectores de gravedad subterráneos en una amplia gama de negocios e industrias.

      Se les permite ser utilizados para el transporte de líquidos agresivos, sin embargo, al mismo tiempo, las características de resistencia de los productos deben estar en un nivel muy alto.

      Las tuberías de campana tienen una abreviatura de TBR: su extremo está algo extendido. El emparejamiento con otra tubería se produce a expensas de él.

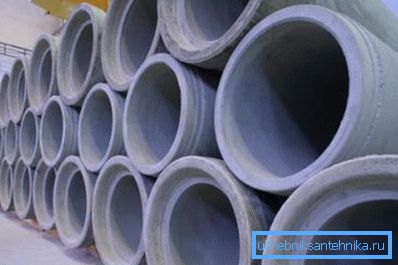

      La trompeta por un lado, la principal diferencia entre tales tuberías

      Consejo: la instalación se realiza mejor con la ayuda de equipos de construcción, ya que el peso de los productos es importante y usted no puede hacerlo.

      Beneficios, tipos y usos

      Estos productos son diferentes:

      • fuerza
      • resistencia a las heladas;
      • alta resistencia a la corrosión;
      • Capacidad para mantenerse suave durante al menos medio siglo.

      Profundidad de colocación o relleno con suelo: hasta 2, 4 o 6 m.

      Hay 4 tipos de productos de este tipo según GOST, todos son cilíndricos y difieren en el método de empalme:

      • Sellador sellado en T
      • TB - sellado con anillos de goma, al final hay un borde de detención;
      • TC - interfaz de paso;
      • DFT - tiene una suela para el apareamiento en el área de las articulaciones.
      Productos de hormigón marca TC.

      Los productos han ganado su prestigio a lo largo de los años, por lo que sin ellos es difícil imaginar:

      • tuberías subterráneas no sujetas a la presión del agua desde el interior;
      • sistemas de alcantarillado pluvial y eliminación de procesos de la vida humana en el trabajo y en la vida cotidiana;
      • construcción de carreteras;
      • desagües de varios diseños;
      • alcantarillado pluvial
      • trabajos de recuperación de tierras;
      • Comunicaciones de ingeniería de dispositivos, pasando por debajo de la carretera o vías férreas.

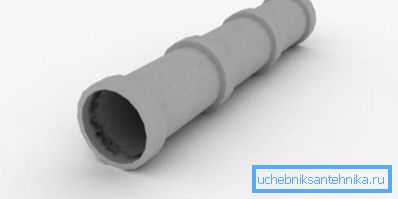

      Colector de hormigón de tubos de casquillo

      Conclusión

      Este artículo ha sido considerado como tubos de concreto, que se utilizan en varias industrias, en particular, en carreteras y enchufes. Los primeros, debido a su especificidad, son una versión mejorada de los productos estándar, que les permite soportar mayores cargas.

      Estos últimos son más utilizados en actividades empresariales generales. Ambas opciones tienen muchas ventajas, una de las cuales es la durabilidad. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
