Tuberías de alta presión - tipos y aplicaciones

La tarea principal de cualquier tubería es transportar líquido o gas y, en algunos casos, se lleva a cabo a alta presión. Para la instalación de tales tuberías, los tubos de acero de alta presión son los más utilizados, que cumplen con todos los requisitos de resistencia necesarios. A continuación, consideramos los tipos de dichas tuberías y su aplicación.

Tipos de tubos de alta presión.

Para transportar líquidos y gases a alta presión en el mundo moderno se requiere con mucha frecuencia, por ejemplo, tales tuberías se encuentran:

• En la industria petrolera;
• En ingenieria mecanica;
• Varios sistemas hidráulicos, etc.

Por supuesto, en diferentes aplicaciones, los requisitos para estos productos son diferentes. Por lo tanto, a continuación echamos un vistazo a sus principales tipos.

Hidraulico

Como es fácil adivinar por el nombre, se usa una tubería hidráulica de alta presión cuando se instala una tubería hidráulica y varios sistemas neumáticos. Además, se utilizan en maquinaria de construcción y agrícola, equipos especiales, etc.

De hecho, este producto es un tubo ordinario sin costura estirado en frío, fabricado según GOST 9567-75 y GOST 8734-75. Dicho producto puede tener las siguientes dimensiones:

Sugerencia Si la tubería está dañada, es posible reparar tuberías de alta presión usando soldadura eléctrica convencional.

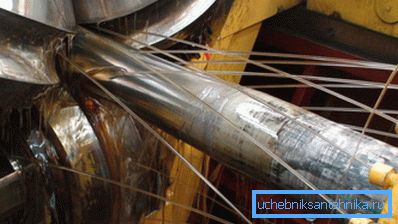

El proceso de producción consta de los siguientes pasos:

• La primera es la preparación de espacios en blanco;
• Entonces, el tocho es laminado en frío;
• Luego se realiza el dibujo en frío (en algunos casos se combinan el rodado y el dibujo);
• Después de eso, los productos terminados son tratados térmicamente y químicamente.

La etapa final es el control de calidad, en particular, se verifica que los productos tengan resistencia a la presión hidráulica, al aplastamiento, a la flexión, etc. Cabe señalar que la fabricación de tubos de alta presión con un diámetro de 4 mm se realiza de acuerdo con el mismo esquema.

Presta atencion Este producto puede fabricarse tanto en acero ordinario como en acero inoxidable.

La instalación de la tubería, como norma, se lleva a cabo mediante soldadura o abocardado.

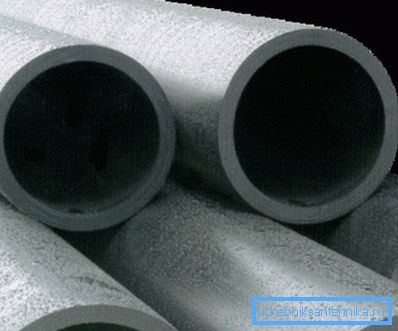

Colector

La tubería de alta presión (TVD), como ya se mencionó anteriormente, también se utiliza en la industria petrolera. Se utiliza para bombear petróleo con una fracción alta y para bombear más agua al pozo, lo que le permite elevar el aceite por encima de la superficie del líquido.

La característica principal del teatro es la capacidad de soportar una presión muy alta: 70 o más MPa. Esta posibilidad se logra debido a las gruesas paredes de acero, cuyo espesor es proporcional al diámetro - 5 mm y diámetro 60 mm.

En cuanto a la longitud, puede ser:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Este producto está fabricado según GOST 633-80. El grado del acero depende del tipo de mezcla que se bombea, pero el acero más comúnmente utilizado es "20". Para brindar protección contra la corrosión, el producto está cubierto con esmalte rojo NTs-132.

Hay que decir que los productos deben pasar pruebas hidráulicas bajo una carga de 130 Pa (con un espesor de pared de hasta 12 mm).

Acero sin costura para líneas de combustible.

Los tubos sin costura para las líneas de combustible diesel están hechos de acero grado 20 según GOST 11017-80.

Las características de estos productos son las siguientes:

• Longitud - 0,5 a 6 m.
• Alargamiento relativo - hace no menos del 21%.
• Resistencia temporal: debe ser de al menos 392 N / mm2 /.
• Diámetro interno - 2 mm.
• Diámetro exterior - 6-7 mm.

Presta atencion Por acuerdo con el cliente, este producto puede fabricarse con otros grados de acero, por ejemplo, 15XM, 30, 10, etc. El precio del producto puede depender del grado de acero.

Tubo de plastico

A menudo se puede escuchar una cosa como "tubo de plástico de alta presión". Inmediatamente se debe tener en cuenta que la "alta presión" en este caso es muy relativa, ya que el "plástico" no puede soportar cargas como el acero. Sin embargo, es suficiente soportar la presión en el sistema de tuberías o calefacción.

Por lo tanto, las tuberías de plástico se utilizan en tuberías domésticas.

La mayoría de las veces están hechos de los siguientes materiales:

• Polipropileno (para aumentar la resistencia, están reforzados con aluminio o fibra de vidrio).
• Cloruro de polivinilo.
• Polietileno

Al instalar tuberías de agua y sistemas de calefacción, este material se ha vuelto mucho más popular que la contraparte de metal, que se asocia con varias de sus ventajas:

• Resistencia a la corrosión;
• Costo asequible;
• La capacidad de realizar la instalación de sus propias manos, incluso un lego;
• Durabilidad: la tubería puede servir hasta 50 años;
• Resistencia a ambientes químicamente agresivos;
• Instalación de alta velocidad;
• Presión máxima hasta 2,5 MPa a temperatura de funcionamiento.

El diámetro de estos productos está en el rango de 16 - 630 mm. El diámetro de las tuberías domésticas suele ser de 20 a 32 mm.

Para la instalación de la mayoría de los tipos de tuberías de plástico use una máquina de soldadura especial.

La instrucción breve es como sigue:

• En primer lugar, debe conectar la máquina de soldadura a la electricidad y calentarla a la temperatura de funcionamiento, lo que se indicará mediante los indicadores.
• Si es necesario conectar un tubo reforzado con aluminio, primero es necesario quitar la capa superior de material con refuerzo usando una herramienta especial (pelado).
• Luego, las piezas a soldar deben insertarse en la boquilla del soldador y esperar hasta que el material se ablande.
• Después de eso, las partes deben salir de la boquilla y conectarse entre sí. En esta posición, deben mantenerse hasta que el plástico se congele. Si no logró hacer una unión de alta calidad la primera vez, debe cortar el punto de soldadura y volver a realizar el procedimiento.

De acuerdo con este esquema, todos los detalles de la tubería están conectados en un solo sistema.

Aquí, quizás, están todos los puntos principales de las tuberías de plástico de alta presión.

Conclusión

Actualmente, hay una gran cantidad de tuberías diseñadas para tuberías de alta presión. Todos ellos están diseñados para diferentes propósitos y diferentes condiciones de operación, con el resultado de que tienen diferentes propiedades y características. Por lo tanto, los productos deben ser seleccionados de acuerdo con su propósito.

Desde el video en este artículo, puede obtener más información sobre este tema.
