Tubería vgp: características técnicas, división en clases y

25-04-2018
Tubos

Las tuberías metálicas de agua y gas se fabrican de acuerdo con el GOST existente y se utilizan para la construcción de gas, agua, sistemas de calefacción y otras estructuras más complejas. Tales productos se caracterizan por ciertos parámetros, que deben familiarizarse antes de usarlos.

Esto es lo que haremos en este artículo.

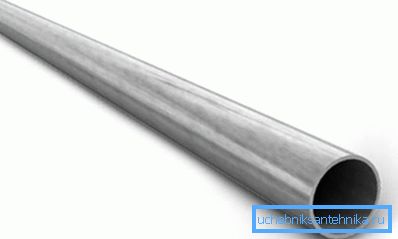

Tubo de acero ordinario VGP

Características de las tuberías de agua y gas.

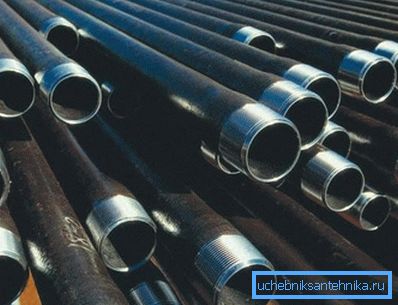

En la foto de una tuba VGP roscada.

Los productos considerados pueden tener diferentes variaciones según algunos parámetros:

Parámetro Opciones posibles
Capa de zinc
  • presente
  • falta
La presencia de una conexión roscada.
  • hecho por método laminado;
  • hecho por un método de corte;
  • falta
Precisión de fabricación
  • ordinario
  • aumentado
Ancho de la pared
  • delgado
  • muy delgada
  • gordo
  • extra grueso
Método de fabricación
  • laminado en frío sin costura;
  • laminado en caliente sin costura;
  • costura soldada
Productos sin costuras con paredes extra gruesas.

Consejo: si planea usar dichas tuberías en un sistema en contacto con el agua, se recomienda elegir modelos galvanizados. Su precio, aunque más alto, pero durarán debido a la resistencia a los procesos corrosivos durante mucho más tiempo.

Datos tecnicos

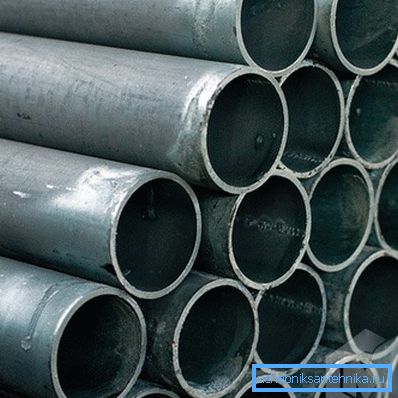

Tuberías soldadas de metal DU 15

Estudiemos las características técnicas de la tubería VGP según GOST 3262 75:

  1. Material de producción - acero según GOST 1050.

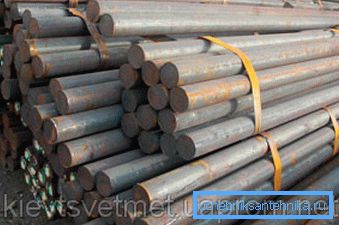

Espacios en blanco de acero según las normas requeridas.
  1. Las dimensiones de la tubería VGP de acuerdo con GOST 3262 75 en longitud generalmente varían de 4 a 12 metros.

También pueden ser:

  • longitud medida
  • longitud medida múltiple;
  • Longitud no medida.
  1. Diámetro interior puede variar por? Hasta 6 pulgadas.

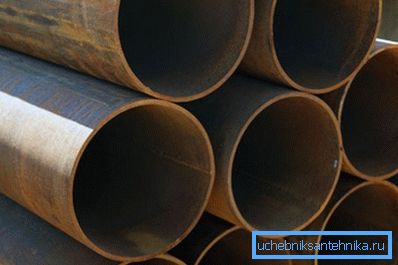

Modelos de acero de seis pulgadas
  1. El diámetro exterior es de 10,2 a 165 milímetros.
  2. El peso por metro depende de la sección transversal y, en consecuencia, puede tomar valores de 0,4 a 17,81 kilogramos. Según GOST 10706, debido al fortalecimiento de la soldadura, se permite un aumento de masa del 1%.
  3. Pase condicional, que se indica en el marcado de dos letras DU - de 6 a 150 milímetros.

Para averiguar el peso exacto de un tubo AIV u otro parámetro importante antes de comprarlo, eche un vistazo a la tabla especial, que debe estar en cada tienda especializada:

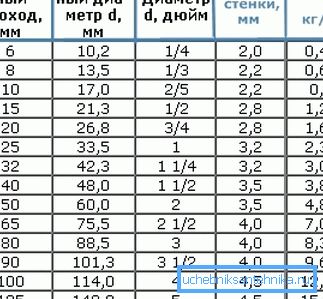

Surtido detallado que contiene todos los datos técnicos de los productos en cuestión.

Los grupos

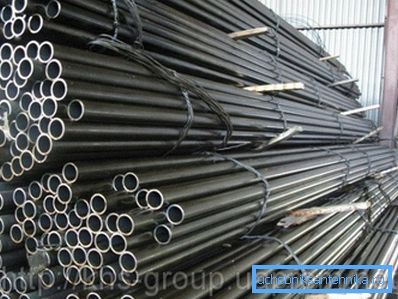

Tuberías con paso condicional de 20 mm, pertenecientes al grupo B.

Las tuberías de agua y gas tienen la siguiente división en grupos:

Grupo Características del producto
Un Están hechos de acero ordinario, para ellos solo las cualidades mecánicas están estandarizadas.
B La producción es posible, tanto de acero ordinario como ligeramente aleado, para ellos solo se normaliza la estructura química.
En Es posible producir acero ordinario y ligeramente aleado, para lo cual se estandarizan las calidades mecánicas y la estructura química.
D Las posibles cargas hidráulicas están normalizadas.

Las clases

La instrucción también asume la presencia de varias clases:

  • La primera. Tubos metálicos, sencillos en su estructura, sin requisitos especiales. Se utilizan en la construcción de andamios, todo tipo de soportes, cercas, tendido de cables, instalación de tuberías de suministro de gas y agua. Esta es la clase más común para uso doméstico.

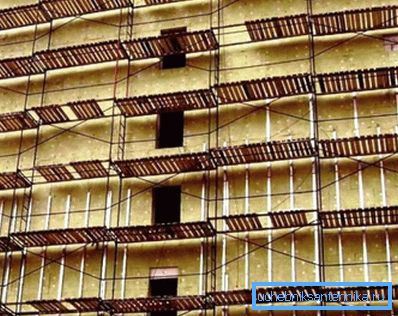

Los andamios de las tuberías VGP son fáciles de montar.
  • El segundo. Excelente resistencia a bajas y altas presiones en las tuberías de agua, gasoductos y oleoductos.
Gasoducto desde la tubería VGP.

Consejo: si hay una presión significativa en la tubería, no se recomienda usar productos que estén por debajo de la segunda clase, ya que pueden no resistir este nivel de operación.

  • Tercero. Adecuado para su uso en las industrias químicas y de alimentos, hornos, calderas e incluso en equipos nucleares debido a la capacidad de soportar la presión a altas temperaturas.

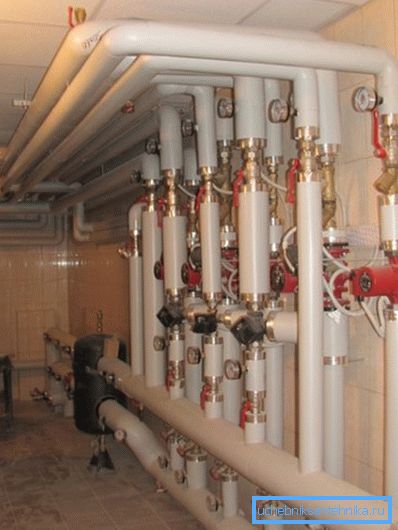

Tubería de tercera clase
  • Cuarto. Con su ayuda, se están desarrollando campos petroleros para la posterior implementación de su producción.

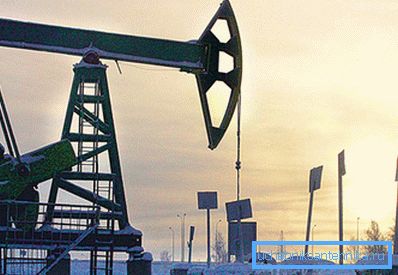

Plataforma petrolera - una prueba real de la durabilidad de las tuberías de gas
  • Quinta. Productos estructurales que forman el marco de equipos de transporte, puentes grúas, mástiles de torre y otros que requieren una mayor fiabilidad de los objetos.

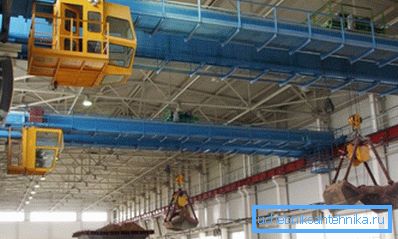

La grúa puente requiere alta resistencia para cada uno de sus elementos.
  • Sexto. Los componentes tales como cojinetes, ejes y pistones experimentan cargas extraordinarias durante su operación, por lo que, cuando se crean, se utilizan tuberías de GVP de sexto grado, que se fabrican con una tecnología especial.

Conclusión

Los productos en consideración están muy extendidos en varias industrias industriales y domésticas. El cumplimiento de estrictos estándares permite que los modelos de clase alta se utilicen no solo como autopistas para el transporte de líquidos y gases, sino también como componentes estructurales de grúas de motores, plataformas petrolíferas y otros equipos sofisticados (consulte también el artículo Tuberías de agua de acero: opciones, ventajas y desventajas) normas).

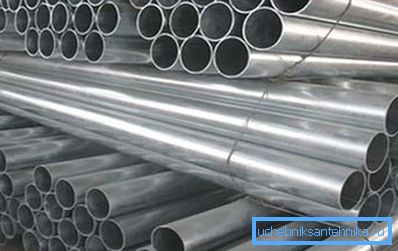

Tubo galvanizado VGP en stock

Las especificaciones anteriores le ayudarán a navegar en su diversidad. El video en este artículo le brindará atención a la consideración adicional de los materiales de relevancia directa para el tema descrito.
