Tubería tipo sándwich: ¿qué es este elemento y los

07-05-2018
Tubos

Hoy en día, los equipos de calefacción de alto rendimiento se utilizan con mayor frecuencia en los hogares, para cuyo funcionamiento suave es necesario un sistema eficaz para eliminar los productos de combustión. Si las chimeneas anteriores estaban hechas principalmente de ladrillos, hoy en día esta opción se usa cada vez menos debido al alto costo y la mano de obra de la construcción. La mejor opción hoy es la tubería tipo sándwich: con sus propias manos puede hacer rápidamente una chimenea confiable.

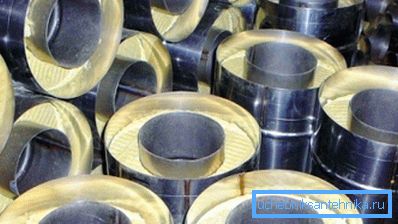

En la foto: los elementos con un diámetro interno de 115-120 mm se usan con mayor frecuencia en edificios privados.

Qué factores se deben considerar al elegir una opción de diseño específica

A pesar de su aparente simplicidad, los elementos de sándwich varían en una serie de características y materiales utilizados, por lo que este capítulo puede usarse como un tipo de instrucción, especialmente si compra productos ya terminados.

Diámetro del tubo interior Es un indicador muy importante, ya que el tiro de la chimenea depende directamente de él. El diámetro se calcula sobre la base de la potencia de la caldera y su tipo (como es bien sabido, en el caso del combustible sólido, el número de productos de combustión es mucho mayor que el del gas y otros). En consecuencia, cuanto mayor sea el tamaño, mayor será el precio.
Material aislante Cualquiera que sea la opción que elija, debe ser incombustible. La mejor solución es la lana de roca, que tiene altas propiedades de aislamiento térmico y es capaz de resistir incluso los efectos del fuego abierto, lo que garantiza el más alto nivel de seguridad.
Material para hacer tubos Las más utilizadas son las dos opciones: regular y acero inoxidable. El primer material tiene un bajo costo, pero es susceptible a la corrosión, lo que reduce la vida útil de los productos, ya que los productos de la combustión tienen una agresividad muy alta. El acero inoxidable es mucho más fuerte y más duradero, pero su precio es varias veces más alto que el acero ordinario.
Espesor de la pared del tubo Todo es simple: cuanto más este indicador, más duradero es el producto. No debe ahorrar en grosor, ya que la superficie se ve constantemente afectada por altas temperaturas, condensados ​​y sustancias agresivas, y las tuberías delgadas se vuelven inutilizables muy rápidamente.
Espesor de aislamiento Otro factor importante que afecta el grado de calor de la superficie exterior, cuanto más grande sea la capa de aislante térmico, más baja será la temperatura de la capa exterior.
Material del tubo exterior. En la mayoría de los casos, el acero galvanizado se utiliza para estos fines, un material económico y bastante duradero. También puede utilizar la opción de acero inoxidable, se ve mucho mejor, pero el costo es muy diferente

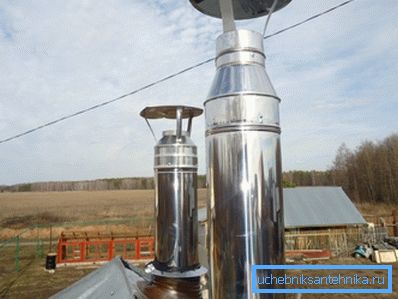

Muy a menudo, se usa una opción en la que los tubos con revestimiento exterior de acero inoxidable se usan desde adentro y el galvanizado en el interior, esto permite mejorar el aspecto de la sección de la calle de la tubería y ahorrar en elementos que no son visibles.

Características de fabricación e instalación de productos.

Se puede encontrar una gran cantidad de productos para chimeneas en el mercado, pero su costo es bastante alto, y dichos costos no siempre están justificados, especialmente si el sistema se fabrica en una casa de campo donde los ahorros son importantes. Veremos cómo hacer un tubo tipo sándwich con sus propias manos y llevar a cabo la instalación correcta del sistema.

Cómo realizar el autoensamblaje de elementos de chimenea.

Para comprender el proceso, considere la posibilidad de hacer una tubería tipo sándwich con sus propias manos en forma de instrucciones paso a paso:

  • Para empezar, se compra una tubería para la cavidad interna, cuyo diámetro se calcula en función de la potencia y el tipo de equipo. Como regla general, el tamaño es de 100-120 mm, y para las opciones de equipos más potentes: 150-180 mm. Los diámetros más grandes se utilizan en instalaciones industriales, por lo que no tiene sentido considerarlos.

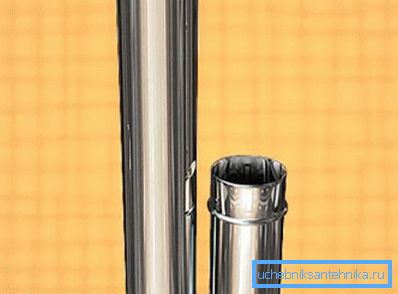

Lo mejor es comprar una tubería con sujetadores confeccionados, esto simplificará enormemente el ensamblaje y aumentará la confiabilidad del diseño.
  • Luego, necesitará lana o lana de basalto para aislar el elemento interno, el grosor puede ser diferente, pero es importante recordar que cuanto más grande sea la capa, más segura será la construcción y menos se calentará la parte exterior del elemento. (Ver también el artículo El tubo para la estufa: características.)
  • La carcasa exterior debe seleccionarse teniendo en cuenta la tubería interior y la capa de aislamiento, el diseño resultante debe proporcionar una disposición densa del aislante. El acero galvanizado de bajo costo es el más comúnmente usado, usted mismo puede hacer las tuberías o puede comprarlas en forma terminada.

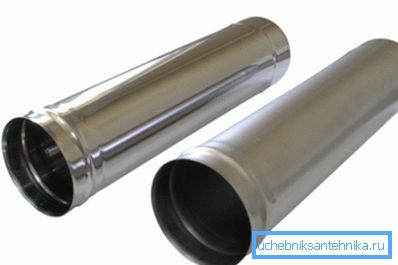

El acero inoxidable difiere de la galvanización en que la superficie brilla, además de que su aspecto prácticamente no cambia con los años.

Recuerde Si se usa una tubería de acero, debe ser de pared gruesa; para los productos de acero inoxidable, esta cifra puede ser menor, ya que este material es mucho mejor resistente a la alta temperatura y al condensado.

  • El montaje es muy simple: se toma una pieza del tubo interior, que se envuelve cuidadosamente con lana de roca. El trabajo se realiza gradualmente: la parte envuelta en el aislamiento se inserta en la sección del tubo exterior por sección. Es importante ensamblar los elementos con el sellado más alto posible del aislante térmico.

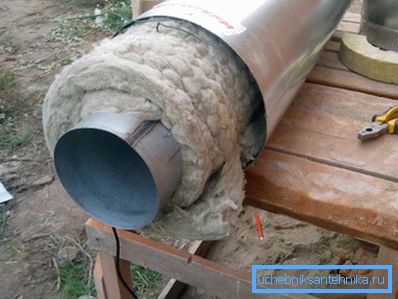

El ajuste flojo del aislamiento reduce significativamente las propiedades aislantes de los productos

Sugerencia El foco debe estar en las uniones de las tuberías interiores, los enchufes deben estar limpios y nivelados, a veces para aumentar la resistencia tiene sentido reforzar adicionalmente la conexión con las abrazaderas.

Como puede ver, hacer tuberías tipo sándwich es un proceso bastante simple, es importante que todos los elementos encajen de manera muy precisa para que el humo y el condensado no penetren desde el interior de la chimenea al aislamiento o incluso al exterior.

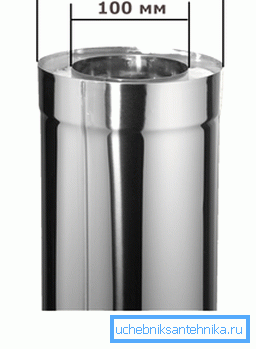

Para calentadores de agua y calderas pequeñas, las tuberías con un diámetro interior de 100 mm y un espesor de aislamiento de 2 cm son perfectas

Instalacion del sistema

Esta etapa también es de gran importancia, ya que la instalación incorrecta de la tubería tipo sándwich conduce a la penetración de humo y condensado en la habitación y reduce significativamente la vida útil de la estructura. A diferencia de las tuberías para ventilación, se hacen demandas mucho mayores en las chimeneas, y cualquier infracción puede llevar a una prohibición del funcionamiento del sistema por parte de las autoridades técnicas y de control de incendios.

El montaje se realiza en el siguiente orden:

  • La instalación es desde abajo hacia arriba, a partir de la caldera.. No se recomienda aislar la sección de la tubería cerca de la caldera, además, esta parte debe ser removible, ya que se quema más rápido que otras, y tendrá que ser reemplazada mucho antes que todas las demás.
  • Como usted sabe, el condensado se acumula dentro de la tubería y, para extraerla a la vuelta de la tubería, puede colocar una T en la que colocar un embudo con un grifo en la parte inferior. Recolectará el condensado y podrá eliminarlo de manera fácil y simple, lo que tiene un efecto positivo en la durabilidad de todo el sistema.
Es importante tener una unidad de extracción de condensado.
  • Los elementos internos se instalan con los zócalos hacia arriba, lo que elimina las fugas de condensación.. Cada tubería subsiguiente se inserta en la anterior, gracias a la cual el líquido fluye hacia abajo a una cámara de recolección de agua especialmente diseñada, de la cual se extrae posteriormente el condensado cáustico.
  • Para garantizar la mejor fiabilidad de las uniones, todos los compañeros son tratados adicionalmente con sellador. Y necesita usar una versión resistente al calor que pueda soportar temperaturas de hasta 1500 grados, la mayoría de las veces la composición tiene un color rojo o negro, y en el envase se indica una temperatura máxima a la cual se puede usar la composición.

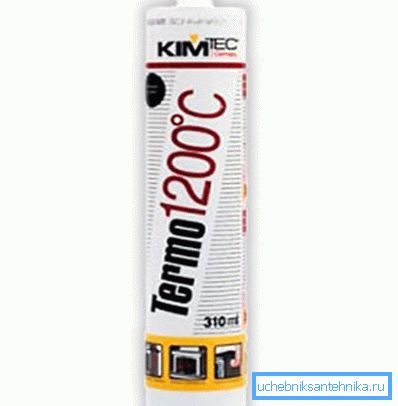

La composición para el sellado debe soportar incluso las temperaturas más altas.
  • Los tubos exteriores, por el contrario, se colocan unos sobre otros y se fijan con tornillos o remaches..
  • Si necesita montar tuberías en paneles tipo sándwich u otras hojas de metal, es mejor usar abrazaderas especiales para ajustar la distancia de la pared.

Conclusión

El uso de tuberías de emparedado le permite hacer rápidamente un sistema de alta calidad de productos de combustión de escape sin las habilidades de un instalador de estufas y cargas en estructuras de edificios. El video en este artículo ayudará a comprender algunos de los matices aún mejor.
