Tubería rodante: tecnología y herramientas especiales.

El enrollado o enrollado de tuberías es un proceso de producción durante el cual un producto metálico se deforma en una u otra dirección, teniendo en cuenta el ángulo de curvatura requerido.

En este artículo hablaremos sobre qué tipos de fresado están disponibles y para qué fines se utilizan. Además, consideramos qué es una máquina laminadora de tubos y cómo funciona.

Tipos de laminación

Hoy en día, se practican varias operaciones en todas partes, que están unidas por un nombre común: rodar. Cabe señalar que todos estos procesos tecnológicos difieren significativamente tanto en el método de implementación como en las características del equipo utilizado.

Entonces, ¿por qué métodos se realizan los tubos rodantes? Los dos métodos principales son la deformación radial (procesamiento de la sección transversal) y la flexión.

Deformación radial

La deformación radial se realiza aumentando o disminuyendo la sección transversal. El aumento en el diámetro se llama abocardado y la disminución - rodando.

Veamos más de cerca cómo se llevan a cabo estos procesos:

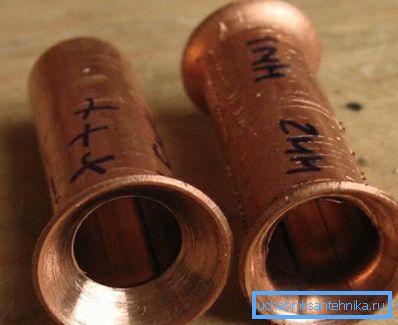

• La expansión de la sección transversal al aumentar el diámetro le permite crear un pequeño zócalo al final del tubo. Un zócalo de este tipo es la condición principal para la implementación de un accesorio sin ajustar los elementos individuales de la tubería. Una vez creada la expansión requerida, es posible insertar un tubo de menor diámetro en el zócalo y posteriormente, fijar de forma segura la conexión.

• Reducir el diámetro de la tubería es el proceso opuesto de expansión. Si la tecnología anterior le permite obtener un zócalo, entonces mediante el giro de la sección transversal se reduce suavemente. ¿Por qué lo necesitas? El diámetro de la sección transversal se estrecha para que la tubería sea más fácil de ingresar al zócalo y se pueda fijar de manera más confiable.

Importante: Tanto el primer como el segundo proceso tecnológico se realizan en metales no friables dúctiles sin precalentamiento. Si tiene que trabajar con metales duros que son propensos a agrietarse bajo cargas mecánicas, puede requerirse un precalentamiento, en el que el producto será más dúctil y maleable.

Ahora tratemos de averiguar con qué herramienta se realiza el laminado radial de los tubos de freno.

Herramienta de bengala

La instrucción para aumentar el diámetro de una sección salpicada permite el uso de varias herramientas, desde primitivas hasta técnicamente complejas:

• El dispositivo más simple que utilizan activamente los plomeros e instaladores de sistemas divididos es un cono de metal con una superficie lisa.. Es posible hacer un dispositivo de este tipo con sus propias manos, es suficiente moler un cilindro de metal a la forma deseada y luego pulir la superficie. Sin embargo, esta herramienta se puede comprar, ya que el precio es bajo. El principio del dispositivo es simple. Es necesario insertar el extremo del cono en el corte del tubo y girarlo con fuerza varias veces. Entre las ventajas de la solución, destacamos el costo asequible y la durabilidad del dispositivo. Pero también hay desventajas, entre las cuales está la posibilidad de procesar tuberías solo de metales blandos y la falta de control preciso sobre el grado de expansión.
• Un cono más tecnológico y sofisticado está equipado con un trinquete.. Las instrucciones para usar un cono mejorado son muy similares con el elemento anterior. El cono se inserta en la sección y gira con la presión. La presencia del trinquete simplifica el proceso de atornillar el cono y ayuda a regular la fuerza.
• El expansor es otra herramienta que está diseñada para el abombado rápido y relativamente de alta calidad de tuberías hechas de metales blandos.. La parte de trabajo del expansor está equipada con varios segmentos. Al apretar los mangos de la herramienta, plantamos los segmentos, que a su vez estiran el tubo. La desventaja de la solución es que no hay suficientes paredes lisas del zócalo.

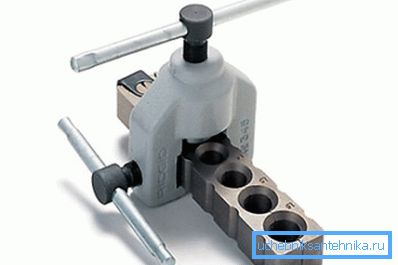

• Las herramientas de fresado equipadas con un cono excéntrico son la solución más avanzada para trabajar con productos de metal blando.. Las instrucciones para usar la herramienta son simples, solo inserte el tubo en el orificio del diámetro apropiado y gire el mango. La herramienta se puede equipar con un dispositivo de seguridad que no permite que el diámetro se expanda más de lo necesario. El procesamiento de tuberías con esta herramienta proporciona el mejor resultado en comparación con todas las herramientas enumeradas anteriormente.

Herramienta de rodadura

• Un martillo es la herramienta más simple que se puede usar para aplicar golpes suaves al borde de una tubería. Para no doblar la tubería, es recomendable insertar una varilla de metal.

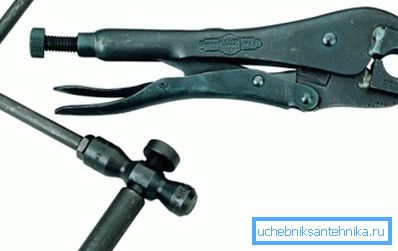

• Los alicates especiales son una herramienta profesional para enrollar tubos de cobre, asegurando una calidad de doblado aceptable. Para que el procesamiento de productos metálicos requiera menos esfuerzo físico, debe elegir modificaciones con una mayor longitud de los mangos. (Ver también el artículo Tubos de cobre quemado: Características.)

Importante: para un procesamiento más preciso de los bordes de las tuberías, se puede utilizar una máquina especial con rodillos. Las máquinas de este tipo están diseñadas solo para uso profesional y, por lo tanto, su precio es alto.

Tubo doblado

Doblado de tubo también se llama rodar. Este tipo de procesamiento es ampliamente utilizado en la fabricación de varias tuberías.

Considere las principales categorías de herramientas que le permiten doblar de forma rápida y al mismo tiempo cualitativamente.

• El resorte (interno y externo) lo utilizan los fontaneros para deformar las tuberías del laminado a base de metal. Este laminado para tubos de cobre es fácil de usar, su precio es bajo, pero, desafortunadamente, no es adecuado para trabajar con metales más rígidos que el cobre.

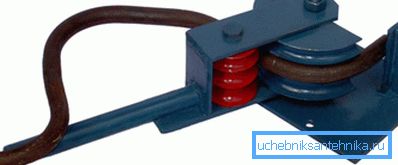

• El doblador de tubos es una solución universal para la deformación de varios tubos de metal en el ángulo requerido. Además, utilizando una herramienta de este tipo, puede observar el radio de rotación de la tubería. El doblador de tubos funciona debido a la fuerza muscular aplicada al collar de la palanca.

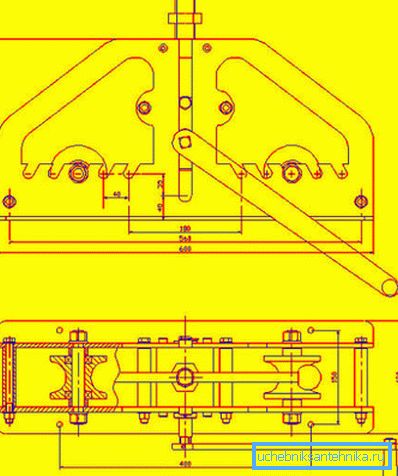

• Los rodillos de doblado son dispositivos que permiten deformar tuberías hechas de metales rígidos. La herramienta consiste en una plataforma en la que, a cierta distancia entre sí, se instalan rodillos a través de los cuales se tira de la tubería. Al ajustar el rodillo de presión, puede controlar el ángulo y el radio de la curva. (Ver también el artículo Cómo doblar una tubería de perfil: características).

Conclusión

Ahora ya sabe qué es una fresadora de tubos, cómo funciona y con qué propósito se utiliza. Más información útil que puede encontrar al ver el video en este artículo.
