Tubería para la caldera - fabricación e instalación.

Al instalar una caldera de calefacción, un punto importante es la instalación de una chimenea y, independientemente de si la caldera funciona con combustible sólido o con gas. La seguridad del sistema de calefacción y su eficiencia dependen principalmente de ello. En este artículo, consideramos cómo hacer una tubería para la caldera y realizar su instalación.

Fabricación de tubos

Requerimientos basicos

La presencia del canal de escape es una de las condiciones más importantes para el uso de la caldera. Es necesario para la extracción de productos tóxicos de combustión al exterior. Se debe decir que una tubería de este tipo, como norma, se completa con una caldera, sin embargo, en algunos casos puede ser necesario hacerlo de forma independiente, por ejemplo, esto puede deberse a la configuración de las instalaciones.

No es difícil fabricar la estructura, lo más importante es que cumple con ciertos requisitos, que consideraremos a continuación:

• El material de la chimenea debe ser incombustible..
• La sección transversal mínima de la chimenea debe ser de al menos 250x250 mm.. El diámetro se calcula en función del área de la chimenea de la caldera;
• Las juntas de elementos estructurales deben estar selladas.. El sellado se realiza de forma natural con materiales no combustibles.
• Si el diseño consta de varias secciones, entonces cada sección superior debe colocarse en la parte inferior.

Al conocer estas reglas, no es difícil realizar la chimenea o la chimenea, lo único que necesita para decidir el material para su fabricación.

Materiales

No hace mucho tiempo, las chimeneas eran principalmente de ladrillo, sin embargo, en los últimos tiempos han aparecido muchas otras opciones. A continuación, consideramos las más comunes:

Fabricación

De hecho, la fabricación de la chimenea es para preparar tuberías, que posteriormente se ensamblan en un solo sistema. Por lo tanto, en esta etapa solo es necesario calcular la longitud de los tubos y cortarlos. Después de eso, puede proceder a la instalación.

Instalacion de tuberia

Requerimientos basicos

Hay una serie de requisitos importantes para la instalación de chimeneas y chimeneas:

• El canal de la chimenea debe colocarse verticalmente (la desviación máxima se permite no más de 30 grados por metro), y no debe reducirse ni extenderse en toda su longitud.
• La tubería debe elevarse por encima de la cresta de la casa, lo que evitará las fugas de aire y garantizará una descarga de humo de alta calidad. La altura depende de la ubicación de la chimenea:

• Si el techo es plano, el tubo debe elevarse un metro por encima de él;
• Al retirar la estructura de la cresta por metro, la altura por encima de ella debe ser de al menos 0,5 metros.
• Cuando se retira un tubo a 2-3 metros de la cresta, se puede ajustar al ras con él.
• Si el techo está adyacente a un edificio más alto, la chimenea debe elevarse por encima de su techo.

También debe tenerse en cuenta que la altura mínima de la tubería para un combustible sólido o una caldera de gas es de 5 metros.

• En presencia de curvas, la longitud de las secciones horizontales no debe exceder de un metro.

Presta atencion Si la chimenea se eleva a más de 1,5 metros sobre el techo, debe sujetarse con tirantes.

Los pasillos

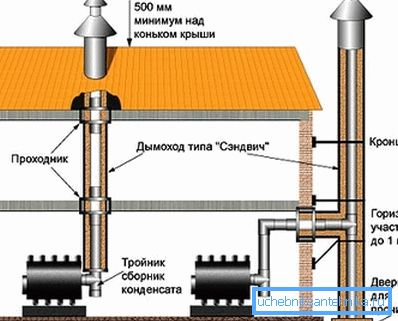

Todos los tipos de chimeneas para calderas se dividen en dos tipos:

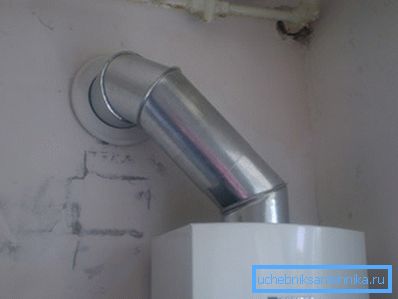

• Exterior: a través de la pared o ventana que da a la calle y luego pase por la pared exterior.

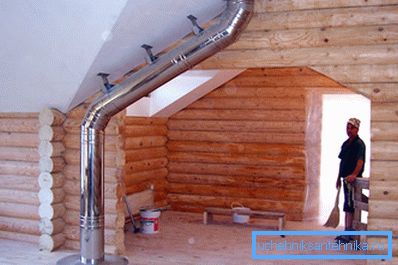

• Interno - la parte principal de la estructura se encuentra en la casa. Salir a la calle a través de la superposición del ático y techos.

En cualquier caso, el momento más difícil de instalación es el dispositivo de paso. El hecho es que la chimenea no debe estar adyacente a materiales combustibles (la distancia debe ser de 13 a 25 centímetros), ya que se calienta a una temperatura alta, esto es especialmente cierto para las calderas de combustible sólido. Pero al mismo tiempo, la unidad de paso debe ser hermética.

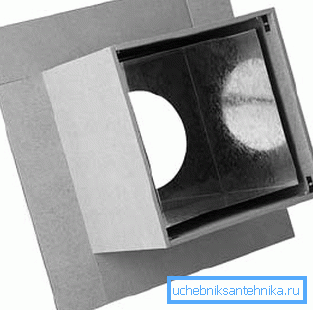

Para resolver este problema, generalmente se usa un conducto, que también se denomina alimentación directa. Esta construcción puede ser de acero o minero. El espacio entre la caja y la tubería está lleno de material aislante: puede ser lana mineral, arcilla expandida o incluso arena.

Para sellar el paso a través del techo utilizando un diseño especial con delantales. El sellado de juntas se realiza con sellador resistente al calor. El perfil de la pared, que es adyacente a la tubería y el techo, generalmente está hecho de cobre, acero o galvanizado.

Procedimiento de instalación

La instalación de la tubería a la caldera de calefacción se realiza en el siguiente orden:

• Lo primero que debe hacer es marcar en el techo, de acuerdo con el tamaño del perfil de paso y cortar un agujero en el techo del tamaño deseado.
• A continuación, se inserta una caja de paso en el agujero.

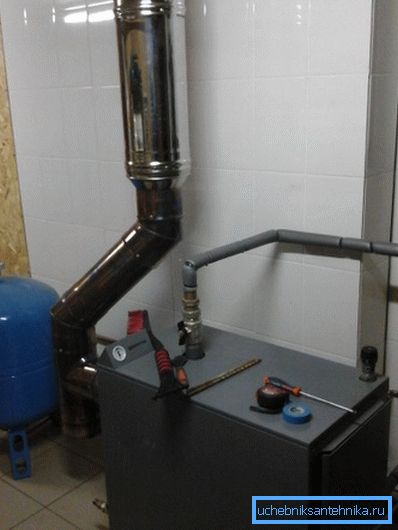

• Luego se dibuja un tubo a través del tubo de conexión y se acopla al tubo de salida de la caldera. Por lo tanto, el tubo de calor de la caldera obtiene una tensa continuación en forma de un sistema de chimenea. La junta está sellada con un cordón de asbesto.
• Después de eso, la instalación del puerto de acceso en el techo. Para estos fines, se puede realizar un sistema de truss especial.
• Al final del trabajo, se conduce un tubo externo a través del tubo de conexión y se conecta al tubo de la parte interna de la chimenea.

Aquí, tal vez, todas las instrucciones breves para la instalación de la chimenea. Después de su instalación, la estructura debe estar aislada y se debe colocar un supresor de chispas desde arriba.

Aislamiento termico

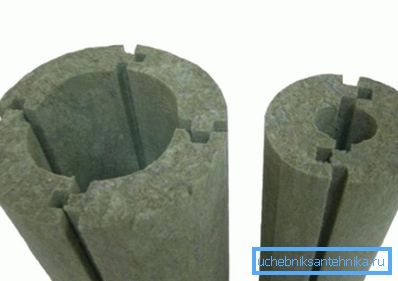

Un elemento obligatorio de la chimenea es el aislamiento térmico. Previene la formación de condensación. Como material aislante se utiliza lana mineral, que simplemente se envuelve alrededor de la tubería.

El aislante térmico debe estar protegido por una carcasa, generalmente está hecho de acero galvanizado.

Sugerencia Para no realizar el aislamiento térmico de las tuberías, es posible hacer una chimenea de tuberías especiales tipo sándwich, que inicialmente tienen dos paredes. Entre las paredes hay un aislante térmico.

Grandes errores

Más a menudo, todos los principiantes en la construcción de tubos de calderas cometen los siguientes errores con sus propias manos:

• Utilice materiales que no sean adecuados para la chimenea (asbestos, aluminio).
• Durante la instalación, permiten que la chimenea entre en contacto con el techo o el techo, lo que conduce a la carbonización o incluso al incendio de materiales (se aplica a las calderas de combustible sólido).
• Conexiones de tubería insuficientemente selladas, lo que conduce a la penetración de humo en la habitación. Puede ser perjudicial para la salud.
• Insuficiente aislamiento térmico de la estructura, incluso la formación de hielo en la tubería de la caldera de gas puede ser el resultado de esto, especialmente cuando la caldera se utiliza de vez en cuando, por ejemplo, en la casa de campo.

Cuidado de la chimenea

Para que el sistema de chimenea pueda hacer frente a la tarea de manera efectiva y sirva el mayor tiempo posible, es necesario realizar su mantenimiento de vez en cuando:

• Antes de cada temporada de calefacción, es necesario inspeccionar la estructura en busca de óxido, grietas o cualquier otro defecto que pueda conducir a la despresurización del sistema y la penetración de productos de combustión en la habitación.

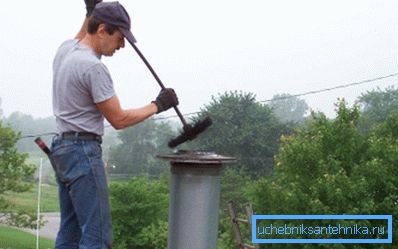

• Si la caldera funciona con combustible sólido, el sistema debe limpiarse todos los años; de lo contrario, no solo disminuirá su capacidad, sino que también aumentará la probabilidad de que se produzca la ignición del hollín. No es necesario realizar una limpieza mecánica, el procedimiento puede realizarse quemando compuestos químicos especiales en la caldera.

Presta atencion La inspección requiere no solo la chimenea, sino todos los demás elementos del sistema. Esto le dará tiempo para encontrar y solucionar el problema. Por ejemplo, si la caldera está hirviendo y las tuberías están frías, lo más probable es que la bomba no funcione o que el filtro esté obstruido.

Aquí, tal vez, todos los puntos principales de fabricación e instalación de tuberías para la caldera.

Conclusión

El dispositivo de chimenea de la caldera requiere un enfoque responsable, ya que la seguridad de todos los residentes de la casa depende de ello. Además, el cumplimiento de todos los estándares anteriores hará que el sistema sea más eficiente.

Con respecto a la parte técnica del problema, haga la chimenea y realice su instalación de forma independiente bajo el poder de cada maestro del hogar. Desde el video en este artículo, puede obtener más información sobre este tema.
