Tubería para géiser: características de instalación y

Al instalar calentadores de agua a gas, se debe prestar especial atención al tema de la eliminación de productos de combustión de la sala. Esto no solo garantizará la seguridad de quienes viven en la casa, sino que también aumentará la eficiencia y la economía del dispositivo en sí. A continuación, veremos qué hacer y cómo instalar una chimenea para la columna.

Características de diseño

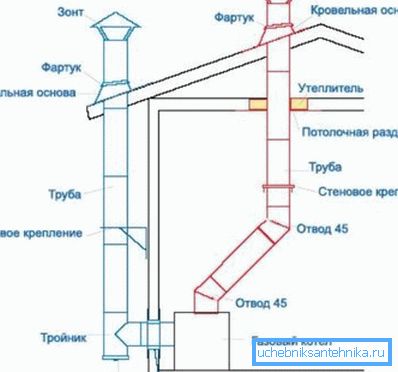

Dispositivo de tubo de escape

Antes de continuar con la instalación del sistema de escape con sus propias manos, debe familiarizarse con su estructura. Así, el diseño incluye los siguientes elementos:

Lo que determina el diseño.

Al construir un sistema de escape, debe prestar atención a los siguientes puntos que pueden afectar su diseño:

• Las condiciones en las que funcionará la chimenea, así como la ubicación del dispositivo.
• Modelo de columna: la elección de los componentes depende de ello.
• Altura de la chimenea - debe ser de al menos cuatro metros.
• El diámetro de la chimenea: en la mayoría de los casos, este parámetro es de 110 y 130 mm.
• Dispositivo de energía.
• Condiciones climáticas: las diferencias de temperatura entre los productos de combustión y el medio ambiente son de gran importancia en el funcionamiento del equipo.

Presta atencion La chimenea debe elevarse por encima del techo al menos un metro. Esta es una condición importante de la cual depende la fuerza de empuje. Además, la longitud de la chimenea desde la salida de la columna debe ser de al menos dos metros.

Material de la capucha

Hoy en día, las chimeneas para columnas de gas se hacen con mayor frecuencia de los siguientes materiales:

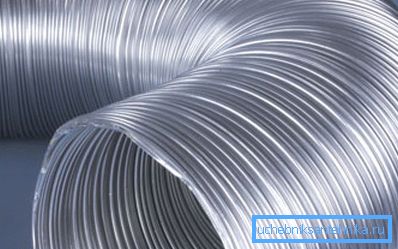

• Tubo corrugado - Fabricado en lámina de aluminio laminado multicapa. Entre las capas de aluminio a lo largo de toda la longitud hay alambre de acero. Su principal característica distintiva es la flexibilidad, que simplifica la instalación y la posibilidad de aumentar la longitud.

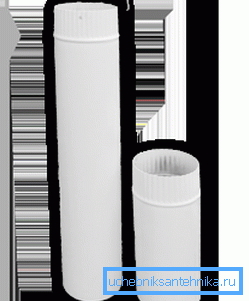

• Tubo de acero - Fabricado en acero de alta calidad. El producto está hecho de segmentos de uno a uno y medio metros de longitud. Para proteger contra la corrosión, los tubos de acero están recubiertos con esmalte resistente al calor. Las tuberías esmaltadas para el géiser deben aislarse en invierno.

• Chimeneas coaxiales - Constituyen una estructura de dos tubos, uno en otro. Las conexiones se realizan mediante puentes, gracias a los cuales los elementos no se tocan entre sí. A través del canal exterior el aire de la calle ingresa al quemador. Los gases de escape salen por el canal central. Este diseño permite que el aire exterior se caliente cuando ingresa al quemador, lo que aumenta la eficiencia del sistema.

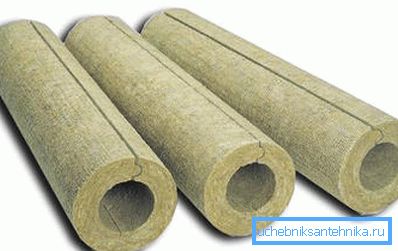

• Doble circuito - Al igual que en el caso anterior, consisten en dos tuberías ubicadas una dentro de la otra. Los elementos están separados entre sí por un aislamiento térmico hecho de lana mineral. Debido a este calentamiento, no se forma condensado dentro del sistema.

Para el capó, puede utilizar cualquiera de estos tubos. Lo único que hay que tener en cuenta es que el precio de los materiales es diferente.

Sugerencia Para hacer que la columna sea más segura, y también para protegerla de los niños, debe colocarse lo suficientemente alta. Lo mejor de todo, el dispositivo se encuentra en la pared debajo de la chimenea.

Instalación de chimenea

La instalación de la campana debe comenzar desde la columna.

Una breve instrucción sobre la implementación de este trabajo es la siguiente:

• En primer lugar, debe instalar un tubo de conexión en la pared a través del cual pasará el escape.. También debe instalar un giro que proporcionará una transición a la parte exterior vertical de la estructura.

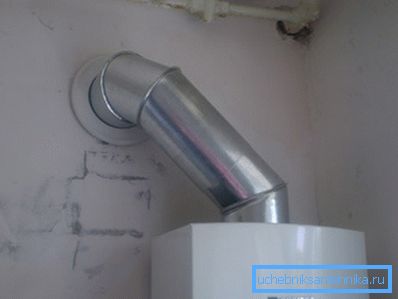

• Entonces el tubo debe estar conectado a la salida de la columna.. Es mejor usar un tubo corrugado para este propósito, ya que es mucho más fácil trabajar con él.

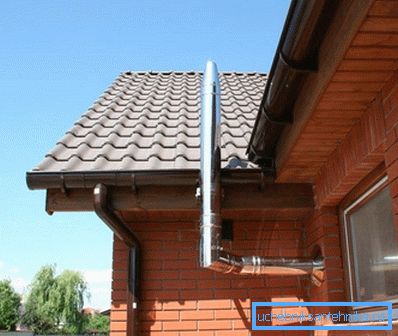

• Debe instalarse una chimenea en la pared exterior.. El diseño se ensambla colocando el elemento inferior en la parte superior. Las juntas deben fijarse con abrazaderas.
• Para la confiabilidad del sistema, debe fijarse entre paréntesis, el paso entre los cuales debe ser aproximadamente dos metros.

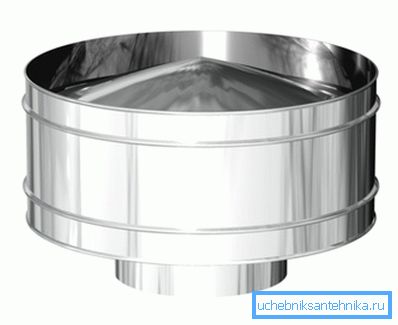

• Después de montar la parte vertical, necesita instalar la punta.. Además, en la parte inferior de la estructura vertical debe realizar una ventana de revisión.
• Al finalizar el trabajo, asegúrese de comprobar la tracción.. Para ello, trae una cerilla encendida a la chimenea. La luz debe desviarse en dirección a la chimenea.

Presta atencion Al instalar el sistema, es necesario prestar atención a la ausencia de desviaciones. No deben estar a lo largo de toda la longitud de la estructura.

Consideramos la opción de instalar una chimenea exterior. En la casa, también puede realizar un sistema interno que llevará los productos de combustión al exterior a través del ático. En este caso, el orden de trabajo es casi el mismo, excepto que el tubo de entrada está instalado en el techo y no en la pared.

En este caso, es necesario hacer un agujero adicional en la cubierta del techo, asegurando el sellado del paso de la tubería.

Causas de problemas

La mayoría de las veces, los problemas en el sistema de emisiones de gases de combustión surgen por las siguientes razones:

• Diseño incorrectamente instalado o en su fabricación utiliza materiales de mala calidad. Por ejemplo, durante la operación de la columna, pueden quemarse.
• Mal aislamiento térmico de la estructura o falta de ella, lo que conduce a la formación de una gran cantidad de condensado.
• Violación de la integridad del sistema.

Sugerencia Si la casa ya tiene una chimenea, caldera u otro dispositivo con una chimenea equipada, se puede conectar la campana de extracción. Sin embargo, debe tenerse en cuenta que no se permite conectar más de dos dispositivos a una chimenea. Además, al conectar el dispositivo de chimenea del calentador no debe funcionar simultáneamente.

Conclusión

Las tuberías para columnas de gas son un medio de funcionamiento normal del dispositivo, así como la protección contra el monóxido de carbono y la fuga de gas de la tubería, en caso de un mal funcionamiento del dispositivo. Por lo tanto, al instalar la estructura, es necesario observar estrictamente todos los requisitos enumerados anteriormente.

Desde el video en este artículo, puede obtener más información sobre este tema.
